Productdetails:
|
Productienaam: | De holle Lijn van de Glasverwerking | Glasdikte: | 3 - 15mm |
---|---|---|---|
Maximum glasgrootte: | 2500mm*3500mm | Min glasgrootte: | 280mm*400mm |
Dringende technologie: | Door schroef en servo | Gas vullende technologie: | Volg het verzegelen |
Garantie: | 1 jaar | ||
Hoog licht: | Wassende dubbele verglazingsmachines,10m/Min van de glasproductie de machines,De Machine van het dubbele Verglazingsglas 10m/Min |

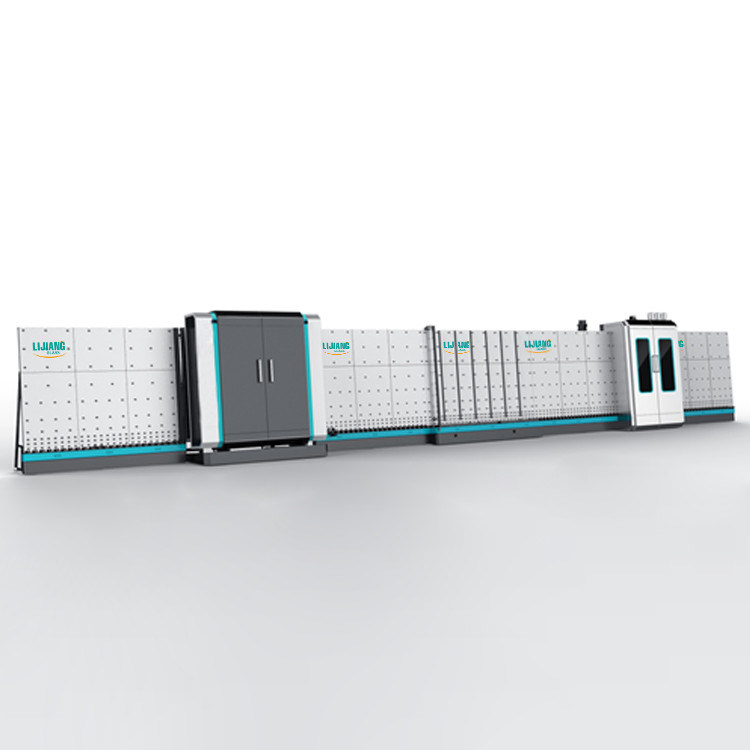

Productinleiding van de Productielijn van het Dubbele Verglazingsglas
LJBZ2535G de productielijn van het dubbele verglazingsglas is hoofdzakelijk van toepassing op de productie van dubbele verglazingsglas, drievoudig verglazingsglas en stapglas. Het kan isolerend glas twee voor het glas tegelijkertijd drukken onder 1.5m, en de functie van isolerend glas twee het vullen argongas tegelijkertijd realiseren. Het kan het online gas vullen en automatische opsporing van argoninhoud realiseren. Andere speciale grootte en vereisten kunnen volgens de specifieke behoeften van klanten worden aangepast. Deze nieuwe IG-lijn gebruikt lucht het drijven technologie om glas door luchtgaten in plaats van overdrachtwielen over te brengen.
Hoofdlijnen:
• PLC controlesysteem, touch screeninterface
• De gebruikende servomotoren van Siemens
• Van toepassing op opbrengs dubbel glas, drievoudig glas
• De lijn heeft 7 secties:
01 overdrachtsectie;
wasmachine 02;
03 lossingssectie;
inspectie 04 en installatiesectie;
05 overdrachtsectie;
06 en vullende sectie die drukken;
07 lossingssectie.
Facultatieve functies:
• Stapglas met facultatieve randen
• Gevormd glas
• Automatisch vullend argongas
• Lucht-drijvende technologie om glas (om het glas te verhinderen wordt vervuild door wielen en sporen te verlaten om de IG-hoogte van de productie te verbeteren - kwaliteit.) over te brengen
• Het drukken van en het vullen van 2 stukken IG-eenheden, totaal 8 secties
Technische parameter
Max. glasgrootte | 2500mm*3500mm |
Maximum glasgrootte voor het vullen van gas | 2500mm*3200mm |
Min. glasgrootte | 280mm*450mm |
Glasdikte | 315mm |
Het isoleren glasdikte | 60mm |
De snelheid van de glaswas | 2-10m/min |
De snelheid van de glastransportband | 45m/min |
Wasborstels | 3 paren zachte borstels met 0.1mm haar |
Watervoorziening | Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm |
Luchtlevering | Stroom: 0.8m/min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50HZ 40KW |
Afmeting | 23500*3500*3700mm |
Gewicht | 6500kg |
• Twee stukken van IGU zouden kunnen en worden gevuld gas worden ingegeven zodra de tijd, elke IGU argongas over 90% kon vullen
• Kan beter het dringende deel te zijn uit vorm worden verhinderd door twee stukken van de tijd van IGU binnen eens te drukken. Kan 27s voor elk 1m*1m dubbel glas bereiken, dat het werkefficiency hoogst verbetert
• De lijn van de hoge snelheidsig verwerking, hebben wij octrooirechten in China in 2019 verkregen
• Het oplossen van het probleem om op het werken aan de verzegelende robot te wachten. Het installeren van twee verbindingsstukkaders voor twee IGU door één werkman
• Automatisch metend glasgrootte en etiketterend die (kan worden toegestaan alvorens en na het drukken te drukken etiketteren) met ERP (Facultatief) systeem
• Van overdrachtdeel aan het drukken van deel, is elk deel verdeeld
• Geschikt voor massaproduktie in een fabriek. Ultrasnelle snelheid
De details introduceren van IG-lijn
• 01 overdrachtsectie
Het mechanisme van de deklaagopsporing, automatische opsporing van off-line film laag-E

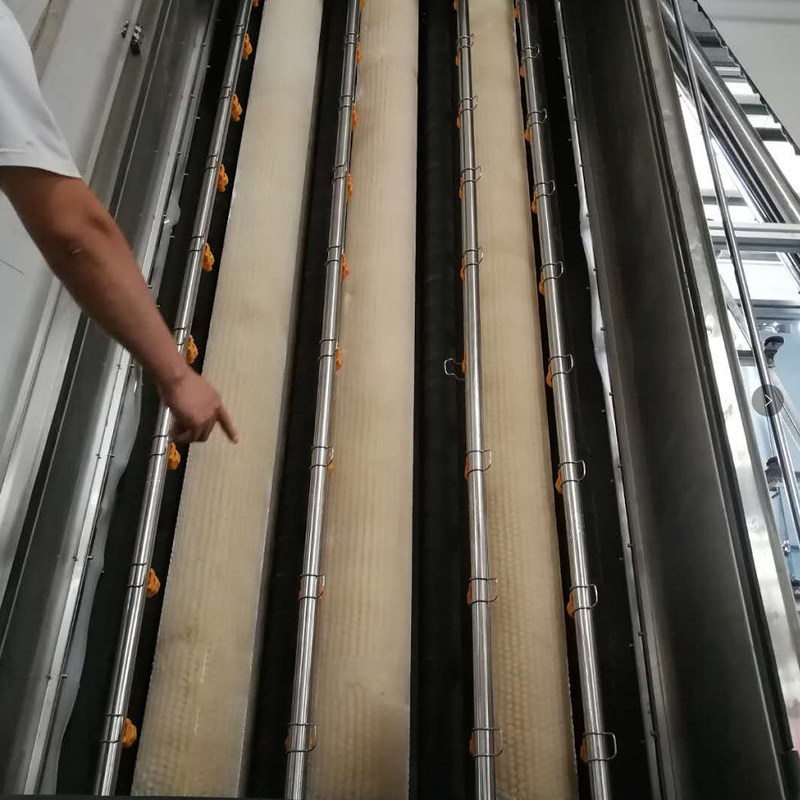

• wasmachine 02
Hoofdeigenschap:
• Gebruikend 6 stukken zachte borstels met 0.1mm zacht haar, kan glas wassen laag-e
• (Facultatief) voorwassen
• Het luchtmes kan de breedte van het luchtmes volgens de dikte automatisch aanpassen
• Het nieuwe luchtmes gebruikt aluminiumprofiel (het Mes van de Vogelbekdierlucht), wordt de grootte van de luchtafzet aangepast door de de eendbek van het aluminiumprofiel. Dit kan het aantal regelschroeven verminderen, ervoor zorgen dat elke schroef niet los is, en vermijdt de resonantie van het luchtmes.
• De verrichtingsdoos met de vertoning van de wassnelheid, kan wassnelheid (810m) nauwkeurig tonen
• Automatische de temperatuurcontrole van de watertank, water dat systeem bijvult
• Europees knalpotsysteem
• Roestvrij staalmateriaal
• 03 lossingssectie
• Opslagglas
• inspectie 04 en installatiesectie
De nieuwe structuur van deze sectie wordt veranderd in een gealigneerde straal opheffende structuur (dubbele straal). Het is gemakkelijk om het glas te inspecteren en af te vegen
• 05 overdrachtsectie
• Automatische meting van glasdikte. Het kan volgens daadwerkelijke behoeften worden gebruikt wanneer het werken.
• 06 en vullende sectie die drukken
Hoofdeigenschap:
• Het ultra-lange (2500mm*3500mm) isolerende glas kan tweemaal worden samengeperst
• Vul automatisch argongas met significant het verzegelen effect, hogere argoninhoud
• De vastgestelde streken om verschillende grootte van glas met opvolgende te vullen die methode verzegelt vermindert argonverlies
• Kan gaswaarde plaatsen en het proces tonen om gas op het touche screen te vullen
•Keurt transportband goed om glas over te brengen, gebruikt servomotor om glas te drukken
• De dringende plaat kan voor gemakkelijk onderhoud worden geopend
• Dringende raad met regelbare structuur om langdurige levensduur te waarborgen
• Geen behoefte aan boorgaten op het verbindingsstukkader
• Het standaardgas is Argongas
• Snel reagerende sensor voor permanente controle van gas vullend proces
• De gasconcentratie kan bereiken meer dan 90%
• 07 lossingssectie
• Opslagglas
• Kan met het verzegelen van machine worden verbonden
