Glas Diepe Verwerking ALLEN IN ÉÉN CNC Volledige Automatische van de Glassnijdenmachine/Glassnijder Lijst voor Verkoop
Korte Inleiding

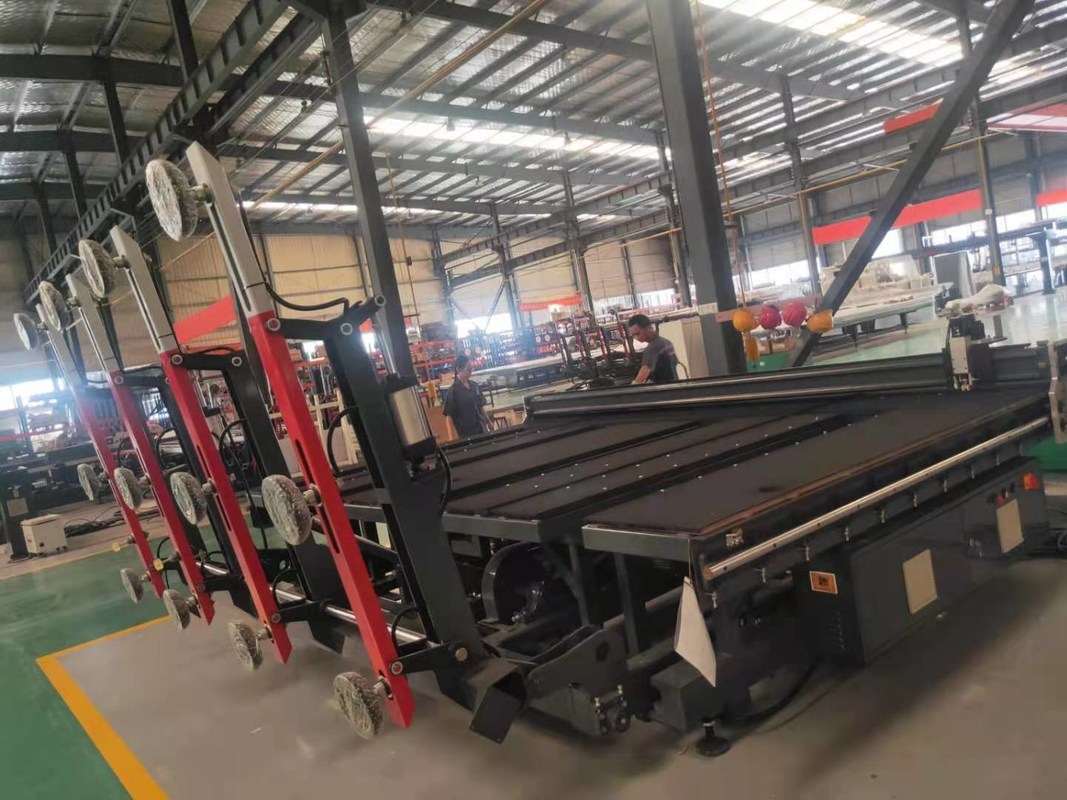

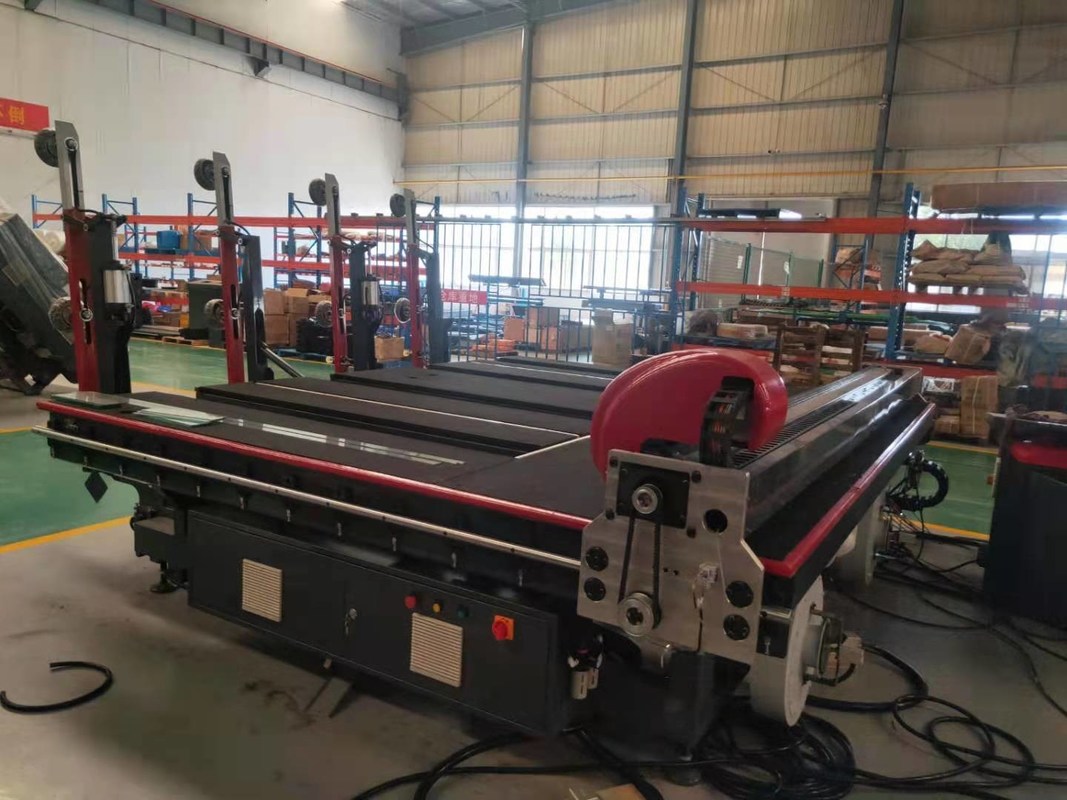

De machine met dubbele zijladingswapens, Kleine voetafdruk, niet alleen geschikt voor de fabriek maar ook geschikt voor opslagverrichtingen, lineair knipsel en gestalte gegeven knipsel in één, de verrichting van het Afstandsbedieningbevel, één vastgestelde machine met 3 functies van de machine, kan de dure automatische glassnijdenlijn vervangen, die het gebruik van materiaal Uitvoerige kosten verminderen, is het de beste keus van de onderneming van de glasverwerking.
Machineeigenschappen
1) Het blad van het Machine het vastgestelde automatisch glas uploaden die, automatisch, automatisch het breken stukken, drijvend in één, en vrij om door het afstandsbedieningbevel in het fabrieksgebied te lopen snijden.
2) Keur de software van de de Invoeroptimalisering vermindert goed het verlies van het glas.
3) Met automatische correctie. Om scherpe nauwkeurigheid te verzekeren.
4) Speciaal-gevormd knipsel: het materiaal kan worden gebruikt om eender welke rechte lijn, schuine streep of contour met hoge precisie automatisch te snijden.
5) Engelse (Chinese) verrichtingsinterface: De mens-machine dialoog keurt volledig Engels (Chinees) menu goed.
Technische Parameters
| Punt Nr. |
Parameters |
Gegevens |
Teken |
| 1 |
Maximum scherpe grootte |
3800*2600mm |
Aangepast |
| 2 |
Scherpe Glasdikte |
222mm |
|
| 3 |
Lijnparallellisme |
<0>
| |
| 4 |
Diagonale precisie |
<0>
| |
| 5 |
De hoogte van de machinelijst |
900mm |
|
| 6 |
De maximum grootte van het ladings ruwe glas |
3800*2600mm |
|
| 7 |
De minigrootte van het ladings ruwe glas |
1800*1000mm |
|
| 8 |
Scherpe Precisie |
<0>
| |
Producttoepassingen
Bouwglas, automobielglas, ambachtglas, rond stuk van glas, decoratief glas, ambry glas, met een laag bedekt glas, toestellenglas, badkamersglas, het glas van het lenzenambacht, zonneglas, keukengerei en toestellen, het glas van de werktijdspiegel, enz.
Meer Details
Lucht-gedreven Brekende Lijst voor Glassnijden
Het is hoofdzakelijk samengesteld uit vier delen: kadermechanisme, verdelend mechanisme, pneumatisch controlesysteem en elektrocontrolesysteem. * Bladgrootte: Min grootte: van 1500 *1200mm (Enige Zijlading) * Maximum de ladingsgrootte: 2600 x 2000 dikte van het het Glasblad van mm *: 3 ~ 19mm * het Werk absorptiediepte: 700 mm * x-As het lopen snelheids: (regelbare) 5-25m/min * y-As het lopen snelheid: 8-12 (regelbare die) m/min * snelheid vervoeren: (regelbare) 5-25m/min * Aantal tikwapens: 8 wapens (dubbele zijlading) * Aantal enige wapenuitlopers: drie * Ladingstype: Dubbele zijladings * Werkende cyclus: 45S (15S voor elke extra positie) * Installatievoeding: AC380V/50HZ (de speciale omstandigheden kunnen volgens klantenvereisten worden aangepast) * Installatie totale macht: 5-10 kW * Samengeperste lucht: 0.6-0.8 Mpa; * Vacuüm: Het Werk -50-99 van regelbare Kpa (volgens glasdikte) * lijsthoogte: 900 + 20mm * Machinegrootte: 4650 x 2980 x 900mm

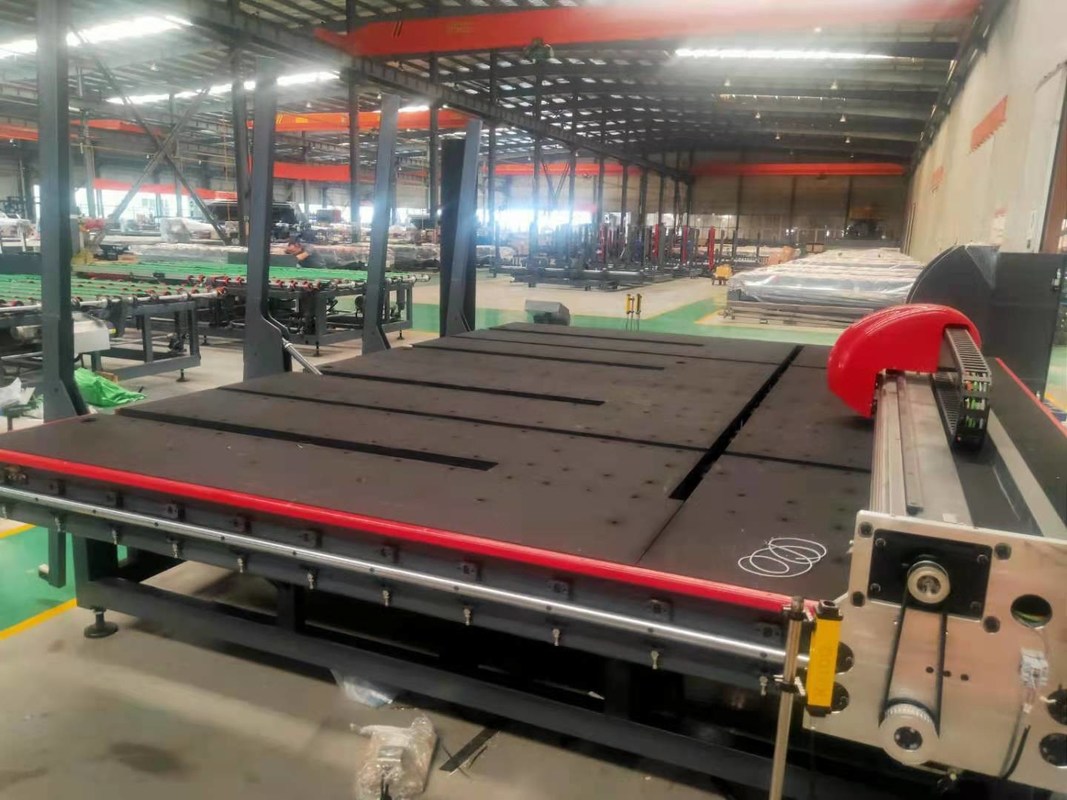

Volledig Automatische CNC Glassnijdenmachine
Zijn het werk principe is het besnoeiingsglas te vervoeren door de riem aan worktable te vervoeren, voer automatisch de positie van glas door foto-elektrisch aftastensysteem in, en toen snijdt het scherpe hoofd met een diamantwiel op de bewegingen van de snijdershouder langs de richtingen van X en y-respectievelijk door programmacontrole, het blad. Het CNC motiecontrolemechanisme wordt gebruikt in het controledeel van de machine, en een geavanceerde AC servomotor wordt gebruikt in het aandrijvingsdeel. * Maximum grootte: 2600*2000mm * Dikte: 3~19mm * Snijdende nauwkeurigheid: ±15 * Snijdende nauwkeurigheid van speciaal-gevormd glas: ±20 * Snijdende snelheid: 0-200m/min * Vervoerend snelheid: 0-25m/min * Machinegrootte: 9600X2800X900±20mm * het Werk lijsthoogte: 900mm±20mm * Gewicht: 2600kg * Totaal vermogen van materiaal: 5-8kw
De volledig Automatische Lijst van de Glaslading
Het wordt hoofdzakelijk gebruikt voor automatische glaslading. Na het zetten van het glas in de aangewezen positie en het geven van het signaal van lading, het grote wapen ongeveer 95 graden door het ten val brengende mechanisme, en het gehele machinebegin verschijnt zich vooruit te bewegen. Wanneer het inductieapparaat op het kleine wapen het glas raakt, houdt op de gehele machine lopend en het glas wordt gezogen door de zuignap door het vacuümsysteem op het glas, liften van de klein wapen de opheffende motor het glas omhoog en achterwaartse ongeveer 80 mm. De het lopen motor gaat neer terug en de grote wapendalingen. Wanneer het grote wapen op zijn plaats is, begint de zuignap onder het glas te blazen. Wanneer het kleine wapen neer valt, valt het glas op het transportbandwiel. Tot slot wordt het glas vervoerd aan de scherpe lijst door het transportbandwiel. * Brekende bar: de Grootte van de 1+1 type * Lijst: 9600x2800x900mm * Glasdikte: 319mm * Macht: 4kw * Lijsthoogte: 900 + 20mm
