●Mechanisch gedeelte:
(1) de totale lengte van de belangrijkste straal van het zuigingshijstoestel wordt ontworpen om 2000mm te zijn, en het bovenste gedeelte van het middendeel is gelast en verzegeld met een plaat, en het middendeel wordt gebruikt als vacuümaccumulator. De test van de luchtstrakheid wordt uitgevoerd na lassen om geen lekkage te verzekeren. Wanneer het materiaal plotseling weg wordt aangedreven, is het nog gewaarborgd de platen minstens 20 minuten kunnen betrouwbaar adsorberen, en zal veiligheids geen ongevallen zoals materiaalschade veroorzaken (de Europese Ce-norm moet 10 minuten handhaven)

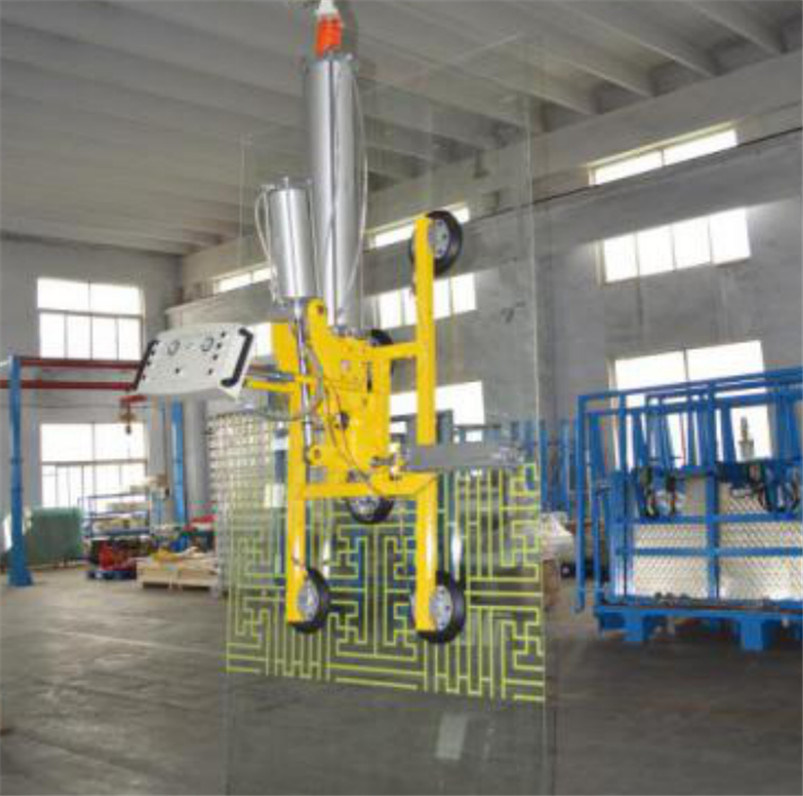

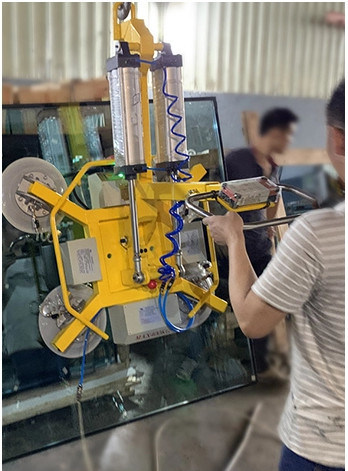

(2) dit materiaal is uitgerust met 6 zuignappen met een diameter van 360mm voor verschillende grootte van glas. De positie van elke zuignap op de straal is regelbaar om de adsorptie van glas van verschillende grootte te vergemakkelijken.
●Elektrodeel:
(1) een vacuümdrukschakelaar en een eenheid van het zoemeralarm zijn geïnstalleerd op het vacuümhijstoestel. Wanneer de vacuümsysteemdruk niet de vastgestelde druk bereikt, of wanneer een stroomuitval voorkomt, zal de alarmeenheid het rode waarschuwingslicht om omhoog en de zoemer aan geluid controleren aan te steken, de exploitant ertoe aanzetten om het op tijd te behandelen.
●Vacuümdeel:
(1) het zuigingshijstoestel keurt een Duitse olievrije roterende vinvacuümpomp, met een het pompen capaciteit van 8m3/h, een grote vacuümgraad van over 85%, energie goed - besparing, compact en lichtgewicht, geen onderhoud, enz.
(2) de gehele reeks van materiaal is uitgerust met 6 vacuümzuignappen, adsorptie met meerdere balies om ervoor te zorgen dat de plaat een hoog niveau tijdens het behandelende proces kan handhaven zonder het overhellen;
(3) het zuignapmateriaal is nitrilrubber, met een diameter van 360mm, olie (benzeen), duurzame, zure en alkaliweerstand, en kan effectief met FRP adsorberen om waar één enkel zuignapniveau te veroorzaken. De theoretische grote zuigingskracht = efficiënt gebied (fysieke product * coëfficiënt) * berekende druk (0.6bar); (0.18*0.18*3.14) *0.6*10000=610.416, die ongeveer 610.4Kg is. Volgens de 4 keer veiligheidsfactor, is het daadwerkelijke toelaatbare zuigingsvermogen van de zuignap 610.4/4=152.6Kg. Het totale zuigingsvermogen van 6 zuignappen is 600kg. Nota: De vacuümdiezuigingskracht in de bovengenoemde lijst wordt vermeld wordt berekend onder de vacuümgraad van 60%. Onder normale arbeidsvoorwaarden, kan de systeem vacuümgraad bereiken meer dan 85%;
(4) de vacuümdruksensor wordt gemaakt van Japans Panasonic-merk, en het niveau van de alarmdruk wordt bepaald aan 60%-vacuüm;
(5) elke zuignap is uitgerust met een handkogelklep om het openen en het sluiten te controleren, die ervoor zorgen dat hetzelfde materiaal op diverse specificaties van platen kan worden toegepast;
(6) de hogere en lagere delen van de uitlopersstaaf zijn uitgerust met de lente. Wanneer de plaat niet vlak is, doet de lente dienst als buffer die de uitloper gelijk te maken, wordt beklemtoond om de veiligheid en de betrouwbaarheid van de zuignap te verzekeren.
●Globaal
2. Volgens het Europese Unie DIN ENGELSE 13155 vacuümsysteemontwerp voor de openlucht de installatieplaats van de de bouwgordijngevel.
3. Horizontale behandeling, het elektrische wegknippen en verticale behandeling.
4. Het flexibele ontwerp, kan op de behandeling van verschillende grootte van FRP worden toegepast.
