Productdetails:
|
NAAM: | Automatische Glas het leegmaken Machine | Maximum Gewicht: | Customeized |
---|---|---|---|
Macht: | (facultatieve) 380V 50Hz 3P | Plc: | Siemens |
kleur: | Customerized | Functie: | Het werken met IG-lijn voor glaslading |
Hoog licht: | PLC Isolerende Glasproductielijn,PLC Glas Automatische Laadmachine,PLC Brug het Leegmaken Machine |

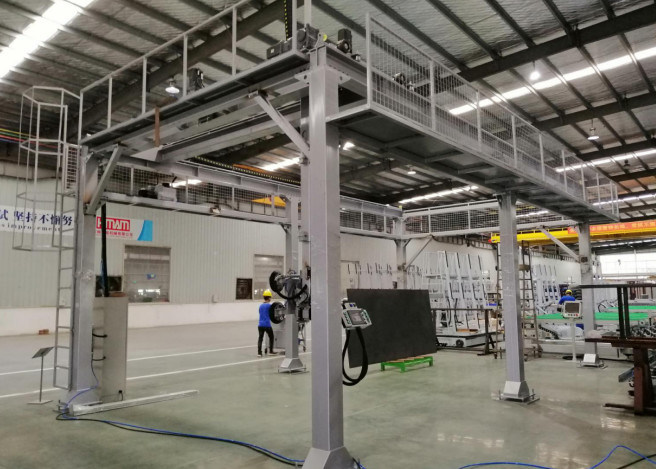

Automatische Laadmachine en Brug het leegmaken machine om glaslijn te isoleren
LJAXP4025 brug het leegmaken systeem om de lijn van de glasverwerking te isoleren
I. hoofd technisch doel
1. Maximum glasgrootte: 4000x2500mm
Min glasgrootte: 1200*1000mm
Totale zuignappen, enige kant: Diameter 250mm; 8pcs
2.Color: Om worden bevestigd.
3. Voeding: 380V 50HZ, TE BEVESTIGEN 3 fase-
4. Samengeperste luchtlevering: 5-7bar, 30L/min;
5. Geïnstalleerde macht: ≈10kw
II. technische prestaties:
1. Alle hoofdkaders van het staal van de de kwaliteitsrechthoek van het materiaalgebruik leiden groepen nationale die norm door buizen met bout wordt gelast en wordt gepast.
2.Program controlegebruik ingevoerd SIMENS programmeerbaar die controlemechanisme, met aanrakingspaneel wordt gepast.
3.The de machine werd ontworpen met beknopte verschijning en in overeenstemming is met de moderne fabriek met veilige tekens, en verwijzing volgens de Euro CEI-norm van ontwerp tot vervaardiging en installatie.
het 4.Adopts volledig-gesloten systeem van de lijncontrole om precies voor de machine en het stabiele lopen te plaatsen.
5.All-digitaal controle met het nauwkeurige plaatsen en snelle flexibiliteit; Al snelheid kan volgens productielijnsnelheid regelbaar zijn.
6.The X en y-Asbeweging en het opheffen omhoog & benedenfunctie van voor het zuignapheftoestel zal door de Servomotor worden gecontroleerd. Het zuignapsysteem kan zich op en neer opheffen, voorwaarts en achteruit bewegen, zich links aan recht bewegen, kan 90 graad roteren.
7.The de werken van de brugkraan met vacuümzuignapheftoestel en het kunnen Maximum gewicht 1000KG met inbegrip van glasgewicht en het gewicht van het zuignapheftoestel behandelen.
8.Unloading cyclusduur: ≤60S. Dit is zonder de tijd die exploitant die het glas inspecteren ect.
Lijst van lijst elektrodelen
Voorwerp/Artikelnummer | Merk | Model |
Frequencyconverter | Allen Bradley | PowerFlex525 25B-D010 |
Aanrakingscomité | MCGS | TPC7062/1061 |
PLC | SIEMENS | UL norm |
PLC | SIEMENS | UL norm |
positieschakelaar | Schneider | Xce-102 |
positieschakelaar | Schneider | Xce-145 |
Foto-elektrische schakelaar | Schneider | XUB5ANAL2 |
Nabijheidsschakelaar | Schneider | / |
Middenrelais | Honeywell | RU2N-AC/DC24V |
Vacuümpomp | Joysun | X-040 |
Motorstroomonderbreker | Schneider | GV2ME-08C/10C/12C |
AC schakelaar | Schneider | LC1D09B7C |
Transformator | Schneider | Schneider |
Servomotor | SIEMENS | |
Afremmer | QIANGZHU |
LJASP 3525 lijst van de Glas de verticale lading
A.Technical prestaties:
1. Het keurt Mitsubishi-PLC controle goed, keurt 10 van het aanrakingsscreen.the dynamische duim systeem 3 servomotoraandrijving goed, is het gemakkelijk aan operate.the zettend manier want het glas van het gemeenschappelijke zetten, up/down-het zetten is;
2.The V de riem kan automatisch aan de centrumpositie van glasdikte aangepast worden; De motor drijft ballscrew van verminderingstoestel om de V-riem aan te passen. De verplaatsingssensor introduceert het originele punt, en beweegt zich op het voeringsspoor;
3. Het machine-hoofd stijgt automatisch naar de glashoogte, als de glasgrootte te klein is, het is niet noodzakelijk uit te gaan; de servomotor drijft het verminderingstoestel door kettingstand op het voeringsspoor om de machine te maken up/down leiden, zodat het nauwkeurig de nodig hoogte kan;
4. De vervoerssectie vervoert automatisch het glas in de centrumpositie van uitloperssteun. De servomotor drijft het verminderingstoestel door kettingstand op het voeringsspoor om het glas in de uitlopers centrale positie te vervoeren;
5.The de uitloperssteun kan automatisch bij up/down door de lengte en de breedte van het glas aanpassen; Wanneer het glas in de nodig positie bereikt, achteruit gaat de hulpsteun; De twee luchtcilinder drijft de vier-bar aaneenschakeling om de actieve voorzijde van de plaatbeweging te maken/achter, zodat het parallelle synchronicity kan waarborgen.
6.The de uitlopers inhaleren, rekken, de wapensrek om zich uit uit de bepaalde negatieve druk te bereiken, heeft de negatieve drukmaat beschermend die effect, en kan het glas vermijden in het geval van de luchtlekkage wordt gebroken.
7.The de machine kan arbeid 2-3people redden, en het werken efficiencyby 2times verbeteren
8.The de uitloper up/down, uitlopersvoorzijde/achter, V-riemvervoer is drived door servomotor, kan het bij de nauwkeurige positie worden gezet;
TECHNISCHE GEGEVENS | |
Maximum glasgrootte | 2500*3500mm |
2000*2500mm | |
Glasdikte | 312mm |
Luchtbron | 0.8Mpa |
Macht | 3P 380V/1P+N 220V 50Hz 38KW |
Machinegrootte | 3200*2800*1800mm |
2600*2800*1800mm |
Als professinal het Isoleren vervaardiging van de glasmachine in China, behalve materiaal zoals Moleculaer-zeef en aluminiumverbindingsstuk en dichtingsproduct. Wij zijn goed bij het develping van en het veroorzaken van de automatische verticale insulaing productielijn van de glasverwerking, verticaal glas laag-e egde etc. schrappend machine, insulaiting het glasproductielijn van de automaticerobot.
