Dubbele Verglazing het Isoleren Jumbogrootte 3300*7000mm van de Glasproductielijn

Jumbogrootte 3300*7000mm Productielijn van het Dubbele Verglazings de Isolerende Glas voor Was en het Drukken

Opties van Automatische Jumbo vullende isolerende het glaslijn van het grootte dubbele gas

1.Pre-was

2.Automatically het nauwkeurige plaatsen voor 3 of 4 zijstap IG

3.Automatic gas het vullen kan gaswaarde plaatsen en de verwerking tonen van het vullen online met hoge gasconcentratie

Hoofdeigenschap van de Jumbolijn van de het Glasverwerking van het Grootte Dubbele Gas Vullende Isolerende

●PLC van Duitsland Siemens controlesysteem, touch screeninterface

●Watertank met automatisch temperatuurcontrole en van de waterwas systeem

●Lucht verwarmingssysteem

●Houdt op het automatische begin van de luchtventilator en plaatsend

●Het systeem van de lawaaivermindering

●Automatische identificatie van met een laag bedekt en glas laag-E

●3pair de zachte borstels kunnen online en off-line glas wassen laag-E

●De wasmachine keurt SS materieel en waterdicht apparaat goed

●Regelbare dringende raad om de plaat dringende oppervlakte rechtstreeks te houden

●Verbindingswijze van luchtvaartstop

●Van toepassing op opbrengst drievoudige IG en gevormde IG

●Online vertoning van wassnelheid

●Het intelligente intermitterende werk, die energie besparen

PARAMETER van Jumbo Vullende Isolerende het Glasproductielijn van het Grootte Automatische Dubbele Gas

Eenheid		LJBZ3370
Voltage		380V50Hz3P
Totale macht	KW	54.5
Wassnelheid	m/min	2-10
Maximum het werk snelheid	m/min	45
Minimumglasgrootte	mm	450*280
De grootte van het Maxmumglas	mm	3300*7000 3000*3000 (Dubbele pers)
Vlakglasdikte	mm	3-30
Wasborstels	Stukken	6
Maximumdikte van het isoleren van glas	mm	80
Totaal gasverbruik	L/min.	1500
De hoogte van het transportbandbroodje	mm	520
Afmeting (L*W*H)	mm	47200*3500*4500

1. Wat is de IG-lijn?

De types van de IG-lijn zijn zonder argon te vullen en met het vullen van argongas. Er zijn ook twee speciale IG-lijnen, lucht die IG-lijn en super snelle IG-lijn drijven (was en het samenpersen van twee IG-eenheden).

De IG-lijn is calles de isolerende lijn van de glasverwerking, omvat het glaswasmachine, de installatie van het verbindingsstukkader en glas dringende machine. Wij hebben normaal de lijn van 2000*2500, van 2500*3500, van 2500*4000, van 2500*4500 en van 3300*7000 IG.

2. Wat doet ons bedrijf?

LIJIANG het GLAS is de fabrikant in Jinan-stad, China sinds het jaar van 2012. Wij maken de IG-lijn, Isolerende glas verzegelende robot, verbindingsstuk buigende machine, butyl extrudermachine dehydrerende het vullen machine die etc., machines voor over de hele wereld met na de verkoopdienst porviding.

3. Hoe te om de naverkoopdienst te verlenen?

Voor India en de markt aroud India, hebben wij twee Indische loal ingenieurs, kunnen zij de dienst op tijd verlenen.

Voor de markt van Zuid-Amerika, hebben wij daar één ingenieur om de dienst te verlenen.

Voor andere markt, hebben wij het ingenieursteam met 10 - 20 jaar ervarings, zullen zij naar de fabriek van buitenlandse klanten machine, treinarbeiders gaan installeren en na de verkoopdienst op tijd verstrekken.

Sinds het virus van de gehele wereld, zijn Onze ingenieurs beperkt tot vele landen in de wereld. Zo wij de dienst van de proviceinstallatie en het trainning werk online door Wechat, Whatsapp etc. Zodra de wereld een betere suitation heeft, zal onze ingenieur onze machines gaan opnieuw controleren.

4. Hoe te om productielijn te verpakken?

Één reeks van IG-lijn vergt normaal twee containers wanneer het verschepen aan derde land, 2 stukken 40HQ-containers.

5. Details van het Isoleren van glasproductielijn:

• De isolerende glasproductielijn heeft 7 secties:

01 overdrachtsectie;

wasmachine 02;

03 lossingssectie;

inspectie 04 en installatiesectie;

05 overdrachtsectie;

06 en vullende sectie die drukken;

07 lossingssectie.

• 01 overdrachtsectie

Het mechanisme van de deklaagopsporing, automatische opsporing van off-line film laag-E

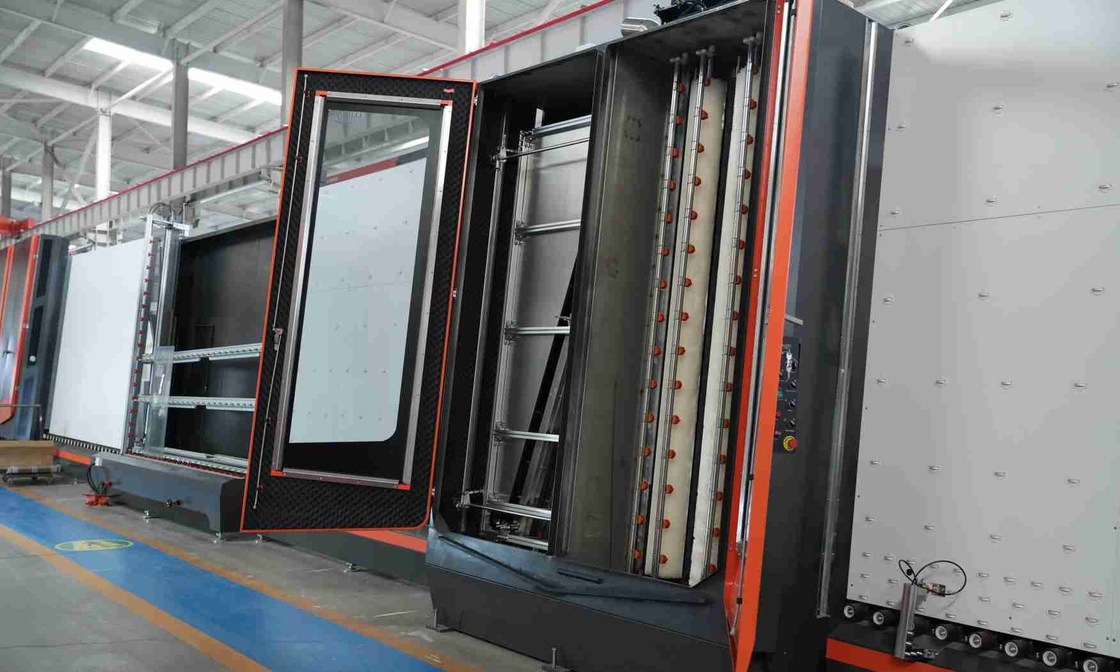

• wasmachine 02

Hoofdeigenschap:

• Gebruikend 6 stukken zachte borstels met 0.1mm zacht haar, kan glas wassen laag-e

• Het nieuwe luchtmes gebruikt aluminiumprofiel (het Mes van de Vogelbekdierlucht), wordt de grootte van de luchtafzet aangepast door de de eendbek van het aluminiumprofiel. Dit kan het aantal regelschroeven verminderen, ervoor zorgen dat elke schroef niet los is, en vermijdt de resonantie van het luchtmes.

• Het luchtmes kan de breedte van het luchtmes volgens de dikte automatisch aanpassen

• De verrichtingsdoos met de vertoning van de wassnelheid, kan wassnelheid (810m) nauwkeurig tonen

• Automatische de temperatuurcontrole van de watertank, water die systeem bijvullen

• Europees knalpotsysteem

• Roestvrij staalmateriaal

• 03 lossingssectie

• Opslagglas

• inspectie 04 en installatiesectie

De nieuwe structuur van deze sectie wordt veranderd in een gealigneerde straal opheffende structuur (dubbele straal). Het is gemakkelijk om het glas te inspecteren en af te vegen.

• 05 overdrachtsectie

• Automatische meting van glasdikte. Het kan volgens daadwerkelijke behoeften worden gebruikt wanneer het werken.

• 06 en vullende sectie die drukken

Hoofdeigenschap:

• Het ultra-lange glas kan tweemaal worden samengeperst door

• Keurt transportband goed om glas over te brengen, gebruiken servomotor om glas te drukken

• De dringende plaat kan voor gemakkelijk onderhoud worden geopend

• Dringende raad met regelbare structuur om langdurige levensduur te waarborgen

• 07 lossingssectie

• Opslagglas

• Kan met het verzegelen van machine worden verbonden

Elektroparameters

NAAM	OORSPRONG	MERK
PLC	Duitsland	SIEMENS
Laag voltageelektrisch apparaat	Duitsland	SIEMENS
Frequentieconvertor	Duitsland	SIEMENS
Servomotor voor stapglas	Japan	FUJI
Foto-elektrische schakelaar	Duitsland	ZIEKEN
Micro- Schakelaar	Taiwan	NEIG
Knoop en indicatorlicht	Frankrijk	SCHNEIDER
Touch screen	Taiwan	WEINVIEW
Middenrelais	Japan	OMRON
Borstelmotor	China	QINGHUA
Waterpomp	China	LINGXIAO
Gids	Taiwan	HIWIN
Pneumatische Componenten	Taiwan	AIRTAC

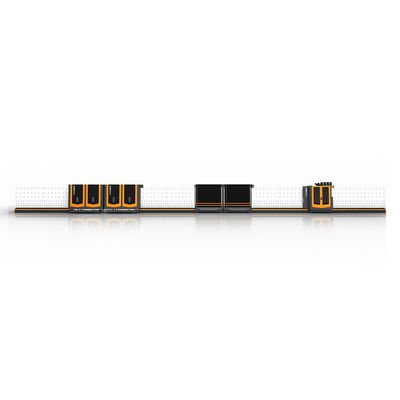

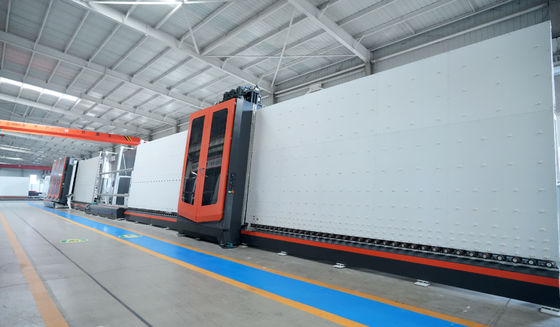

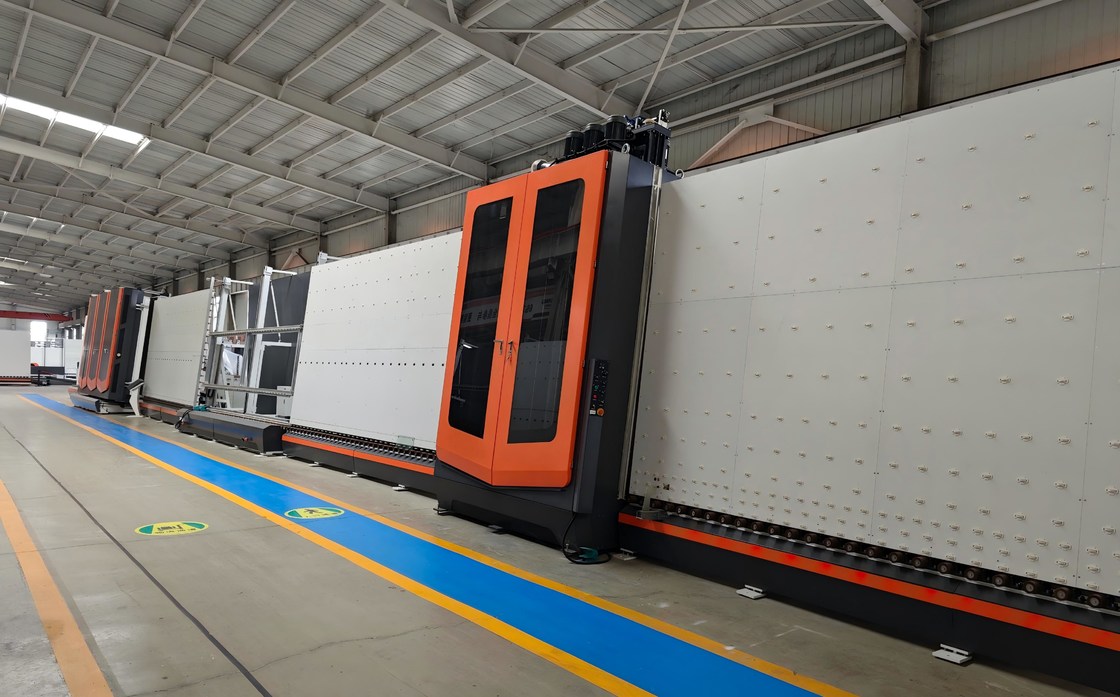

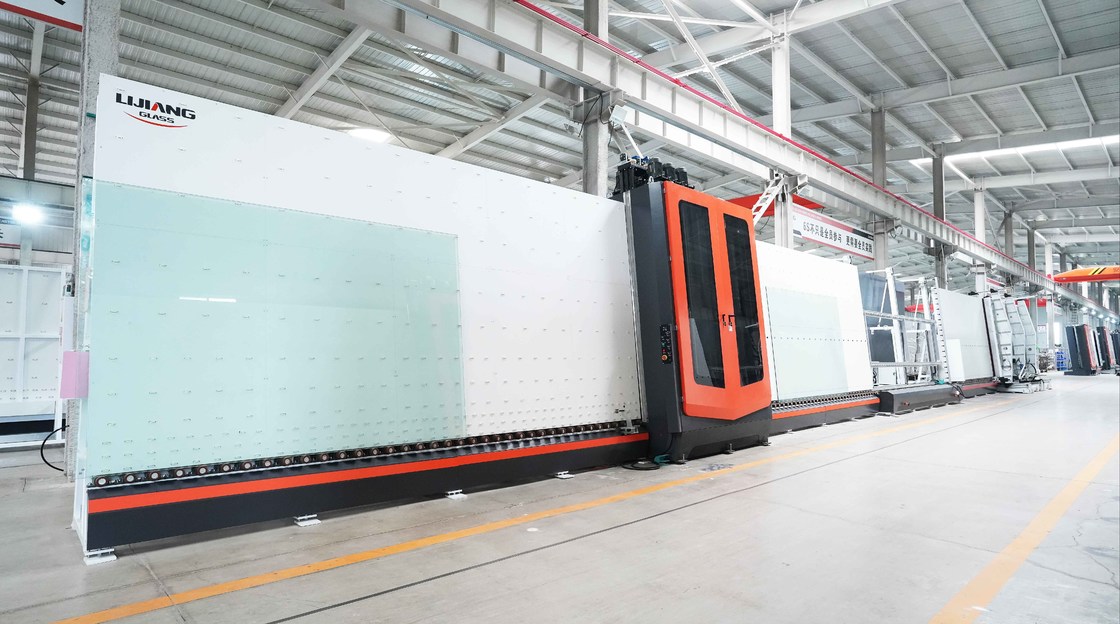

Beelden van de Jumboproductielijn van het grootte automatische isolerende glas

Verwante Productie van LIJIANG-GLAS

. Slimme Verticale Rand die Machine LJCM2545 schrappen

Hoofdeigenschap

• Bidirectionele glastoegang

• Automatisch maatregelengrootte

• Onderscheid automatisch oppervlakte laag-e

• De randschrapping is regelbaar

• Het hoofd kan geroteerde 360° zijn

• Veilig en volledig automatisch apparaat

• PLC controlesysteem, touch screeninterface

• Het systeem van de zes servoscontrole

• Het intelligente controlesysteem, kan batch-verwerking erkennen

Technische gegevens

Max. grootte van de glasverwerking	2500*4500mm
Min. grootte van de glasverwerking	400*280mm
Glasdikte	315mm
Diameter van malend wiel	200mm
Transportbandhoogte	500mm
Rand die breedte schrappen	1050mm
Transmissiesnelheid	1. 29m/min
Rand die snelheid schrappen	2-29m/min
Schurende wielbreedte	10/12/15 mm
Glasdikte	3 - 15mm
Het malen wielsnelheid	0~3000r/min
Totale luchtconsumptie	100L/ min
Luchtdruk	≥0.8MPa
Totale macht	3P 380V 50Hz 3.35KW
Afmeting	Afmetingen: 9700×2500×3400mm
Totaal gewicht	3700KG

Elektroparameters

NAAM	OORSPRONG	MERK
Servomotor	Taiwan	TAIDA
PLC	Taiwan	TAIDA
Pneumatische component	Taiwan	AAIRTAC
Lage drukelektriciteit	Duitsland	SIEMENS
Stroomonderbreker	Duitsland	SIEMENS
Sensorschakelaar	Korea	AUTONICS
Benaderingsschakelaar	Korea	AUTONICS
Grensschakelaar	Taiwan	NEIG
Schakelaar	Duitsland	SIEMENS
Frequentieconvertor	Frankrijk	SCHNEIDER
Hoofdknoop	Frankrijk	SCHNEIDER
Middenrelais	Japan	OMRON

Verticale Isolerende Glas Verzegelende Robot LJTJ2540

Hoofdlijnen

• Min & Maximum glasgrootte kan facultatief zijn

• Keur 8 servomotoren goed

• Keur de servobesturingssysteem van Japan met stabiele prestaties goed

• Automatisch de grootte van het maatregelenglas, lijmdiepte en lijmsnelheid met lineaire aanpassing

• Keur timingsriem vlot te houden goed vervoeren met nauwkeurige positie

• De reserveonderdelen worden geproduceerd met hoge normalisatie en de hoge precisie, verzekert de machine met werken het op lange termijn kan worden gebruikt

• De glashoeken zijn volledig zonder luchtbellen, vlotte oppervlakte, geen behoefte aan

• Volledige automatische en hoog rendementmachine

• Automatisch de hoeken van het reparatieglas met mooie oppervlakte

• Vlot vervoer zonder kras en verontreiniging

• De enig-functiedelen zijn uitgerust met handfuncties, gemakkelijke aanpassing

• Kan deklaag meer dan 8 soorten gevormd glas, Halve cirkel omvatten. Trapezoïdaal. Parallellogram. Cirkel. (Facultatieve) veelhoek, enz.

• Verbinding gestapt glas volledig in een keer (Facultatief)

• Kan gestapte IG met vier (Facultatieve) verzegelen kanten

• Keurt dubbel pompenapparaat goed om twee soorten verschillende dichtingsproducten, zoals silicone, polysulfide en silicone structureel (facultatief) te gebruiken dichtingsproduct

Technische gegevens

Max. glasgrootte	2500*4000mm (Facultatief)
Min. glasgrootte	300*300mm
Glasdikte	1250mm
Het werk snelheid	5-40m/min
Luchtdruk	≥0.6MPa
Samendrukkingsdruk	32MPa
Voltagemacht	380V 12kw
Algemene afmeting	11000*2000*3500mm

Elektroparameters

NAAM	OORSPRONG	MERK
Servomotor	Japan	YASKAWA
Servobestuurder	Japan	YASKAWA
Cpu	Japan	YASKAWA
Laag voltagecomponent	Duitsland	SIEMENS
Leibaan	Taiwan	HIWIN
Omschakelingsvoeding	Taiwan	Mw
Sensorschakelaar	Korea	AUTONICS
Pneumatische component	Japan	SMC
Touch screen	China	GAOSHAN
Servomotor	Japan	YASKAWA
Servobestuurder	Japan	YASKAWA
