Productdetails:
|
Productienaam: | Isolerende Glasdichtingsproducten die Robotmachine verzegelen | Maximum glasgrootte: | 2500mm*4000mm |
---|---|---|---|
Min glasgrootte: | 400mm*300mm | Glasdikte: | 1256mm |
Wasmachine: | Roestvrij staal | Dringende machine: | Regelbare punten |
Garantie: | 1 jaar | Merk: | Lijiangglas |
Hoog licht: | Verticale Dubbele Verglazings Verzegelende Machine,De verticale Machine van het Dubbele Verglazingsglas,56mm Dubbele Verglazings Verzegelende Machine |

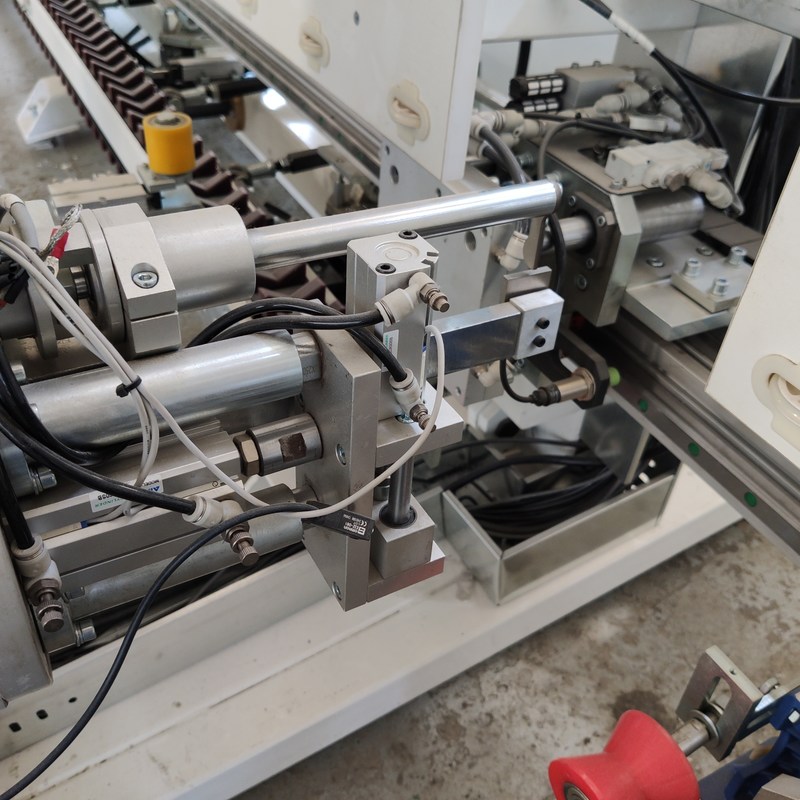

Automatische Verticale Isolerende Glasdichtingsproducten die Robotmachine verzegelen
Hoofdlijnen van het Isoleren van Machine van de Glas de Verzegelende Robot:
• Servo het systeemcontrole van Japan Yaskawa, volledig automatische en efficiënte verzegelende machine
• 4 secties, kunnen glas opslaan
• Het gebruiken van een synchrone riem, een stabiele transmissie, en het nauwkeurige plaatsen
• Gebruiksschraper en rol glashoeken automatisch om te herstellen
• Automatische meting van glasgrootte en lijmdiepte (30mm)
• Elke automatische functie komt met handverrichting
• Kan met dubbel glas worden met een laag bedekt
• Speciaal-gevormd glas gestapt glas, drievoudig-laagglas met facultatieve (facultatieve) randen
• Één reeks aanjaagpompen controleert twee reeksen van (facultatief) dichtingsproduct
• Het silicone, polysulfide, en de silicone structurele dichtingsproducten kunnen worden gebruikt
• Het lijmhoofd wordt gevestigd bij de voorzijde van de machine voor gemakkelijke deklaag van stapglas
• Kan aan het isoleren van de lijn van de glasverwerking worden verbonden
• Met (facultatieve) scancodefunctie
Specificatie van het Isoleren van Glas Verzegelende Robot
Model | LJTJ2540D |
Voltagemacht | 380V 13KW |
Luchtdruk | 0.5~0.7Mpa |
Het uitdrijven van druk | 32Mpa |
Max.Glass grootte | 2500*4000mm |
Min.Glass grootte | 400*300mm |
Glasdikte | 12~56mm |
Het werk snelheid | 5~40m/min |
Algemene afmeting | 11000*1500*4500mm |
2.2 machinelawaai
A-weighted geluidsdrukniveau | |
Reservestaat | Werkende staat |
50 db | 85 db |
Functie en eigenschap van het Isoleren van Glas Verzegelende Machine
1. Deze machine is geschikt voor glas diep-verwerkt ondernemingen, met een hoge graad van automatisering, verminderend arbeidsintensiteit, reddend arbeidskrachten, en verbeterend productieefficiency
2. De gehele machine keurt een mens-machine touch screeninterface met geheugenfunctie goed.
3. Na het verzegelen, zijn de vier hoeken van het glas volledig zonder bellen, en de oppervlakte is vlot zonder afgeschuinde randen
4. Twee reeksen onafhankelijke systemen van de dichtingsproductlevering (met inbegrip van het bewegen van apparaat) worden goedgekeurd, en de twee soorten dichtingsproducten kunnen snel worden geschakeld, en de één-sleutel verrichting is geschikt (Type II)
5. De machine heeft een breedte van 1.5m, een kleine voetafdruk, en ruimtebesparend
6. Het derde niveau kan glas opslaan vooraf, effectief verbeterend efficiency
7. Het kleinste holle glas dat kan worden verwerkt is 400*300mm
8. Anti-blocking apparaat is geïnstalleerd in de mixer
9. Het servobesturingssysteem keurt een wereld-beroemd merk (Yaskawa, Japan) met stabiele prestaties goed
10. De schachttransmissie maakt het glas die het stabiele en nauwkeurige plaatsen vervoeren.
11. De speciale V-vormige transmissieriem verhindert het dichtingsproduct te plakken aan de transportband en zorgt ervoor dat de rand van het glas schoon is. Het V-vormige blok kan worden vervangen.
12. De vervangstukken worden in gestandaardiseerd en high-precision veroorzaakt om het stabiele gebruik op lange termijn van de machine te verzekeren
13. Geschikt voor drie-laag glas.
14. De achterplaat die wiel vervoeren keurt het ingebedde wiel goed om het vlotte glas vervoeren te verzekeren
Technische gegevens
Max. glasgrootte | 2500*4000mm |
Min. glasgrootte | 400*300mm |
Glasdikte | 1250mm |
Het werk snelheid | 5-40m/min |
Luchtdruk | ≥0.6MPa |
Samendrukkingsdruk | 32MPa |
Voltagemacht | 380V 15kw |
Algemene afmeting | 11000*2000*3500mm |
Elektroparameters
NAAM | OORSPRONG | MERK |
Servomotor | Japan | YASKAWA |
Servobestuurder | Japan | YASKAWA |
Cpu | Japan | YASKAWA |
Laag voltagecomponent | Duitsland | SIEMENS |
Leibaan | Taiwan | HIWIN |
Omschakelingsvoeding | Taiwan | Mw |
Sensorschakelaar | Korea | AUTONICS |
Pneumatische component | Japan | SMC |
Touch screen | China | GAOSHAN |
Servomotor | Japan | YASKAWA |
Servobestuurder | Japan | YASKAWA |
Verwant product van LIJIANG-GLAS
De verticale Productielijn van het Dubbele Verglazingsglas met het Vullen van de Facultatieve Functie van het Argongas
De details introduceren van LJBZ2535G
De lijn van de het glasverwerking van het argongas vullende isolerende heeft totaal 7 secties:
01 overdrachtsectie;
wasmachine 02;
03 lossingssectie;
inspectie 04 en installatiesectie;
05 overdrachtsectie;
06 en vullende sectie die drukken;
07 lossingssectie.
• 01 overdrachtsectie
Het mechanisme van de deklaagopsporing, automatische opsporing van off-line film laag-E
• wasmachine 02
Hoofdeigenschap:
• Gebruik 6 0.1mm zacht varkenshaar en zacht varkenshaar om glas schoon te maken laag-E
• Was voor (facultatief)
• Het nieuwe luchtmes keurt aluminiumprofiel (het mes van de vogelbekdierlucht) goed, en de grootte van de luchtafzet wordt aangepast door de vogelbekdier van het aluminiumprofiel. Dit kan het aantal aanpassingsschroeven verminderen, ervoor zorgen dat elke schroef niet los is, en vermijdt de resonantie van het luchtmes.
• Het luchtmes kan de breedte van het luchtmes volgens de dikte automatisch aanpassen
• De verrichtingsdoos met de vertoning van de wassnelheid kan de wassnelheid (810m) nauwkeurig tonen
• Het automatische de temperatuurcontrole van de watertank en systeem van de wateraanvulling
• Het Europese systeem van de lawaaivermindering
• roestvrij staalmateriaal
• 03 lossingssectie
• Opslagglas
• inspectie 04 en installatiesectie
De nieuwe structuur van deze sectie wordt veranderd in een gealigneerde straal opheffende structuur (dubbele straal). Het is gemakkelijk om het glas te inspecteren en af te vegen
• 05 overdrachtsectie
• Automatische meting van glasdikte. Het kan volgens daadwerkelijke behoeften worden gebruikt wanneer het werken.
• 06 en vullende sectie die drukken
Het speciale voordeel van de glas dringende raad:
Hoofdeigenschap:
• Het buitengewoon lange (2500mm*3500mm) isolerende glas kan tweemaal worden samengeperst
• Het glas wordt vervoerd door een transportband, en het glas wordt gedrukt door een servomotor
• De drukplaat kan voor gemakkelijk onderhoud worden geopend
• De regelbare structuur van de drukplaat om lange levensduur te verzekeren
• Automatisch gevuld met argon, is het het verzegelen effect duidelijk, en de argoninhoud is hoger
• Opstellingsgebieden om verschillende grootte van glas te vullen, en verdere het verzegelen methodes goed te keuren om argonverlies te verminderen
• De gaswaarde kan worden geplaatst en het gas vullende proces kan op het touche screen worden getoond
• Snel reagerende sensor voor permanente controle van gas vullend proces
• De gasconcentratie kan bereiken meer dan 90%
• Geen behoefte aan boorgaten op het verbindingsstukkader
• Het standaardgas is Argongas
• 07 lossingssectie
• Opslagglas
• Kan met het verzegelen van machine worden verbonden
Technische gegevens
Max. glasgrootte | 2500mm*3500mm |
Maximum glasgrootte voor het vullen van gas | 2500mm*3200mm |
Min. glasgrootte | 280mm*450mm |
Glasdikte | 315mm |
Het isoleren glasdikte | 60mm |
De snelheid van de glaswas | 2-10m/min |
De snelheid van de glastransportband | 45m/min |
Wasborstels | 3 paren zachte borstels met 0.1mm haar |
Watervoorziening | Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm |
Luchtlevering | Stroom: 0.8m/min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50HZ 40KW |
Afmeting | 23500*3500*3700mm |
Gewicht | 6500kg |
Elektroparameters
NAAM | OORSPRONG | MERK |
Servomotor | Duitsland | SIEMENS |
PLC | Duitsland | SIEMENS |
Laag voltageelektrisch apparaat | Duitsland | SIEMENS |
Frequentieconvertor | Duitsland | SIEMENS |
Overdrachtmotor | Taiwan | LINHAI |
Borstelmotor | Taiwan | LINHAI |
Waterpomp | China | LINGXIAO |
Gids | Taiwan | HIWIN |
Pneumatische Componenten | Taiwan | AIRTAC |
Elektrische maat | China | MIRAN |
Foto-elektrische schakelaar | Duitsland | ZIEKEN |
Micro- Schakelaar | Taiwan | NEIG |
Knoop en indicatorlicht | Frankrijk | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Middenrelais | Japan | OMRON |
IG lijn die met gas online vullen |
Hoofdlijnen van de super snelle IG-lijn
• Twee stukken van het isoleren van glas zijn onder druk gezet in één keer en opgeblazen, en elk stuk van het isoleren van glas wordt gevuld met meer dan 90% van argongas
• Het drukken van twee stukken van IGU kan tegelijkertijd misvorming van het gedrukte deel beter verhinderen. Elk 1m*1m dubbel glas kan 27s bereiken, die zeer het werkefficiency verbetert
• De lijn van de hoge snelheidsig verwerking, verkregen Chinees octrooi in 2019
• Los het probleem om robot op te verzegelen wachtend op het werk. Één arbeider installeert twee verbindingsstukkaders voor twee IGUs
• ERP het systeem meet glas automatisch grootte en etikettering die (before and after (facultatief) drukken) etiketteren
• Van het vervoerende deel aan het dringende deel, is elk deel gescheiden
• Geschikt voor massaproduktie in fabrieken. Super snelle snelheid
