Scherpe Lijst en Glasuitlopers 0,08% CNC Glassnijdenmachine

CNC Glassnijdenmachine met het Snijden van Lijst en Glasuitlopers

Het hijsen van vereisten:
Met parallelle staalkabel twee zal het hangen op de oogbout, niet afgeschuind worden, zal het lijstniveau langzaam en licht, houden en zal het drukken en het beïnvloeden door andere voorwerpen verhinderen.
Staalkabel, diameter: 1214mm, lengte: 3.5m-4m/pcs.

Aantal	Naam	Type	Aantal	Nota's
1	Ladingslijst	Jaar-28/42 dubbele wapens met enige positie	1pcs
2	Scherpe lijst	Jaar-CNC28/42	1pcs
3	Brekende lijst	Jaar-30/42	1pcs
4	Sporen	15kg/m	3.8m*2pcs
5	Positieketen boomstam	Jaar-spt28/42-072	1pcs
6	Kettingsboomstam	Jaar-spt28/42-097	1sets
7	Boomstam met drie richtingen	Jaar-spt28/42-098	1sets
8	Kabelboomstam	Jaar-spt28/42-099	1sets
9	De elektrodekking van de kabinetskabel	Jaar-spt28/42-099	1pcs
10	Spoorlassen	Jaar-spt28/42-094	2pcs
11	Y beperkte montage	Jaar-spt28/42-0986	3pcs	Volgens de plaatspositie

Technische vereisten:
1. De spooroppervlakte is niveau, eerlijkheid accuracy≤0.08%
2. De hoogte van de ladingslijst is 57mm hoger dan CNC scherpe lijst.
3. Verzekert de beperkte montage van de ladingslijst Y as de positie toen de ladingslijst ophield.
4. De kabels worden verzameld proper in de boomstam, zou de blootgestelde kabel met wachtbuis moeten worden behandeld.
5. De samengeperste lucht is droge zuivere lucht, 0.5-0.6Mpa, is de buis van de inputlucht 4 manieren van hoofdluchtbuis aan
machine, in diameter 10mm Pu-buis wordt veranderd in FRL die.
6. Het glasrek zou in het middendeel van de het draaien wapens moeten zijn, en vast
7. Het elektrodiekabinetsstandpunt volgens de plaats wordt aangepast.
8. Elektrokabinetsmacht: 380V 50HZ, draaddiameter 3*10+1*6
9. Setscrew: M10*80 Totaal: 70pcs
setscrew voor spoor: 28pcs, voor CNC lijst: 8pcs, voor Ladingslijst beperkte positie: 6pcs, voor
boomstam: 14pcs, voor vindend randapparaat: 4pcs, voor het schermkader: 4pcs, voor kettingsboomstam: 6pcs.
10. Veiligheidsverrichting, onderhoud, instructie opleiding na installatie.

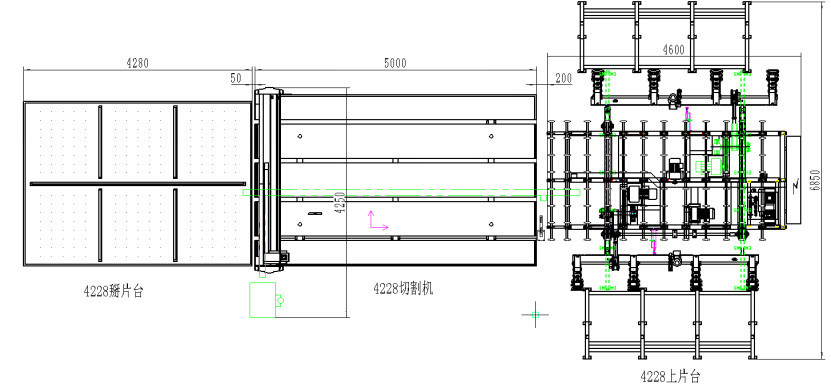

11. Deze lay-outtekening werd gereserveerd door cliënt na opleiding.

JAAR-4228 DE DUBBELE LAADMACHINE VAN WAPENS DUBBELE POSITIES

1.1 materiaalsamenstelling:

1)Zuigen het materiaal het het het hoofdkader/systeem van het materiaalwerk/systeem/vacuüm van het materiaalvervoer systeem/machine ten val brengen systeem/hoge & lage druksysteem/het systeem van de programmacontrole

1.2 machineconfiguratie:

1)Breng tand & ketting ten val: de speciale hoge nauwkeurigheid versterkt

2)Vervoerkarretje: de invoerpu materiaal

3)Vacuümuitloper: de invoermateriaal (het dubbel zuigt functie)

4)Vacuümpomp: De Duitse gemeenschappelijke onderneming PUXU van China &

1.3 elektrische origineel

1)PLC controlemechanisme: DELTA

2)Tranducer: DELTA

3)Benaderingsschakelaar: Zwitserland ELCO
4)Controlekabel: flexibele schildkabel

5)Controlemechanisme: Schneider

6)Pneumatische origineel: Taiwan Airtac

7)Positieve & negatieve druksensor: Japan SMC

1.4 technologieparameters

1)de groottegrenzen van het ladingsglas: minimumgrootte 1500*1500mm (slechts linker)

maximumgrootte 4200*2800mm

2)de dikte van het ladingsglas: 3~19mm

3)de cyclus van het ladingsglas: 40-90 (regelbare) minuten 9

4)vervoersnelheid: (regelbaar) 0~40m/min

5)het maximum zuigt glasdiepte: 700mm

6)het maximumgewicht van het ladingsglas: 900KG

7)enig zij het wapenaantal van het ladingsglas: 6

8)het enige aantal van de wapenuitloper: 3

9)het laden brengt wapen ten val: 2

10) de positie van het ladingsglas: 2positions

11) machts source& macht: V HERZ

12) installeer macht: 8KW

13) kompreslucht: 0.3Mpa

14)vacuümdruk: -70~ (regelbare) -90Kpa

Technologieinformatie

2.1: De machine vat samen

1)De automatische glaslaadmachine is een materiaal dat glas van de glasplank kan zuigen en aan de het niveaulijst en vervoer aan snijmachine of een andere werkende plaats draaien.

2): Vacuüm beroemde het merkvacuümpomp van het systeemgebruik, en verhogingsstabiliteit en veiligheid van het materiaal grotendeels. Alle het werkprocessen worden gecontroleerd door PLC.

2.2: Technologie describer

1)breng wijze ten val: mechanisch breng, hoge snelheid, werken stal, geen schok ten val

2)breng hoek ten val: 95-98 (regelbaar)

3)zuig glasdiepte: de uitloper kan rek 300mm zijn, en het laden 700 glasdiepte vervullen

4)inductiesysteem: gebruik twee reeksen van de elektrische inductor van de glasfoto, meer veilig en stabiel.

5)opheffend apparaat: speciaal koppelstang opheffend apparaat

6)zuig apparaat: zuigt de dubbele laag van de gebruiksvooruitgang geleiding.

7)uitloperscontrole: elke uitloper kan door de luchtklep worden gecontroleerd, vrij kiest u het aantal van het uitloperswerk.

8)opheffend verkeerd glas bescherm: kan het verkeerde glas beschermen wanneer u het kleine of gebroken glas ontmoet.

9)alarmapparaat: heb autocontrole en het rode, groene apparaat van het lampalarm.

10)controlewijze: automatische wijze en handwijze

11)besturingsinterface: Chinese en Engelse vertoning, liquid crystal display

12)geplaatste parameter: het de opeenvolging en aantal van de glaslading kunnen automatisch worden geplaatst, en kunnen met snijmachine verbinden om de volledige automatische functie zonder te bereiken onderbreken, vergen herhalings geen reeks. Geschikter en snel

Ⅱ, jaar-4228 AUTOMATISCHE GLASSNIJDENmachine (de gemeenschappelijke onderneming van China & van Italië)

1, Materiaalnorm:

De maximumgrootte van het knipselglas: 4200*2800mm

De hoogte van de machine: 900±50mm.

Het gewicht van de machine: 3.8T.

De scherpe dikte: 3~19mm

2, Snijdende parameters

Rechte lijndiepte van parallellisme: ≤±0.25mm/m

Diagonale nauwkeurigheid: ≤±0.30mm/m

Scherpe brugsnelheid: (regelbaar) 0~180m/min

Scherpe brugversnelling: 3.0m/s ²

De plankensnelheid van het hulpmiddelbeetje: 160m/min

De plankenversnelling van het hulpmiddelbeetje: 6.0m/s ²

De snelheid van het riemvervoer: 40m/min

De nauwkeurigheidsfout van de scherp hoofdplaats: ≤±0.2 mm

3, Krachtbron /power

Installeer krachtbron: V HERZ

Materiaal daadwerkelijke macht: 8KW

Kompreslucht: 0.6PA

4, Materiaalprestaties

Materiaalkader: waarborgnauwkeurigheid en geen misvorming

De schort van het materiaalhulpmiddel: het hulpmiddelbeetje kan 360 graad spinnen.

Machineoppervlakte: de waterdichte raad van de gebruiksinvoer.

Gevoeld: gevoeld de invoer industrieel (vezel & wolcomponent)

De wijze van de olielevering: automatische pneumatische levering, synchronisme met hulpmiddelbeetje.

Vervoerswijze: automatisch riemvervoer

5, Machinedeel

Lijstraad: de invoer waterdichte en vuurvaste raad

Rek: Japan KHK

Vervoerriem/riemwiel: Italië Bredbury

Scherp wiel: Duitse Bohle

6, Elektrisch toestel

Gebruiks industriële personal computer om te controleren, Microsoft-venstersinterface

Voltage: 415V/50HZ, hebben voltagestabilisator

Motor: Japan YASKAWA scheidt motor

Benaderingsschakelaar: Zwitserland ELCO

Hoofd elektrisch origineel toestel: Japan IZUMI & SCHNEIDER

Pneumatische evenredige klep: Japan SMC

7, Software

De invoer scherpe software van Italië & optimaliseringssoftware (de OPTIMA van Italië)

De optimaliseringssoftware & de software van het opbrengsbeheer kunnen samen worden gebruikt

Heb de grens van de duikbesnoeiing functie beschermen

Tel de functie van het productiebedrag

Heb 1500 soorten geschikte cijferopslag (voor het trekken en het controleren)

De AUTOcad verfsoftware kan compatibel gebruik zijn

De optimaliseringssoftware kan direct met scherpe software worden gebruikt

Heb automatische correctiefunctie, waarborg scherpe nauwkeurigheid

De scherpe weg kiest functie, waarborgbereik de snelste scherpe snelheid

Het Heteromorphismknipsel, het automatische opblazen, kan knipselresultaat snel en effectief waarborgen.

Van de oorsprongstoevoeging en correctie de functie, kan oorsprong tweemaal plaatsen

Ingevoerde controle: toetsenbord en muis, Chinese & Engelse interface

Heb de druk automatische indirecte functie van het heteromorphism scherpe mes, waarborg snijdend beste resultaat

Het aftasten van het Heteromorphismmalplaatje: tast verschillende soorten cijfer af omvatten heteromorphismpunt door punt, en omzetten hen aan CAM cijfer

Optimaliseringssoftware: kan om het even welke soorten scherpe grootte, output beste scherp programma, verhogings scherp tarief combineren en schikken, en ook handsoftware hebben na optimalisering, verhouding van het verhogings de scherpe gebruik effectief wijzigen

Optimaliseer druk en scherpe snelheid: volgens cijfer, buigt de rechte lijn, boog, excurvatureoorsprong om & eindigt enzovoort, versnellingsdeel, vertragingsdeel, optimaliseert, bemiddelt en uit meest geschikte druk en snelheid.

Heteromorphismopslag: meer dan 300 soorten heteromorphismopslag, dit kunnen al mogelijke vraag vervullen

Heteromorphismoptimalisering: heteromorphism in de opslag kan de grootte worden veranderd, vrij spined, bewoog om het even welke gecombineerde richting, vrij overeenstemmend orde

De functie van de boorplaats: in de leveringsboor van de heteromorphismopslag pre-installeer functie.

Het hulpmiddelbeetje beschermt functie: de mechanische beschermingsfunctie, vermijdt om het even welke neerstortingsmogelijkheid.

Heteromorphismknipsel: het materiaal kan snijdend om het even welke rechte lijn, schuine lijn of heteromorphism

Riemvervoer: de motoraandrijving de riem direct, vervoert het besnoeiingsglas aan de glas brekende machine.

Routebescherming: de maximumroute van het materiaal heeft dubbele bescherming van machine en elektrisch

Scherpe druk indirecte functie: al druk kan door toetsenbord indirect zijn

8, voegen film toe verwijderend functie

9, gebruiken transparante oliecontainer

Ⅲ, JAAR-4228 DE BREKENDE MACHINE VAN HET LUCHTkussen

1, Technologieparameter

1.1 lijst-raad norm: 4200×2800mm

1.2 lijst-raad hoogte: 910±30mm

1.3 het bedrag van de ventilatormachine: 1 reeksen

2, Hoofdconfiguratie

2.1 gevoelde lijst-raad: gevoeld de invoer industrieel (vezel & wolcomponent)

2.2Table raad: de invoer waterdichte en vuurvaste raad

2.3Carrier staaf: kruiselings 2sticks, in de lengte 1stick

2.4Air cilinder: Taiwan Airtec

2.5Air machine: Zhujiang

3, voegen automatisch toe ten val brengen functie: de lijst kan één kant worden aangezet

Ⅳ, voeg de software van de venstersoptimalisering kan toe in personal computer worden gebruikt

Willekeurige bijkomende lijst

Nr.	Naam	Eenheid	Bedrag	Opmerkingen
1	Optoelectronic schakelaar	reeks	2
2	Hulpmiddeluitrusting	reeks	1
3	(De Duitse) houder van het de invoermes	reeks	6
4	Benaderingsschakelaar	reeks	2
5	Laadmachineuitloper	stuk	2
6	De schort van het koperhulpmiddel	reeks	2
7	694bearing	stuk	4
8	Windbuil	stuk	1
9	Engels verrichtingshandboek	deel	1
10	Optimasoftware	reeks	1
