glas Vier Opheffende de Brugkraan van de Uitlopers400kg Cantilever

Heet verkoop de Kraan van de Glascantilever met vier opheffende uitlopers 400KG LJXJ400 en de Jumbolijst van de Glaslading

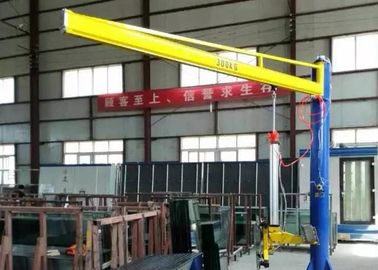

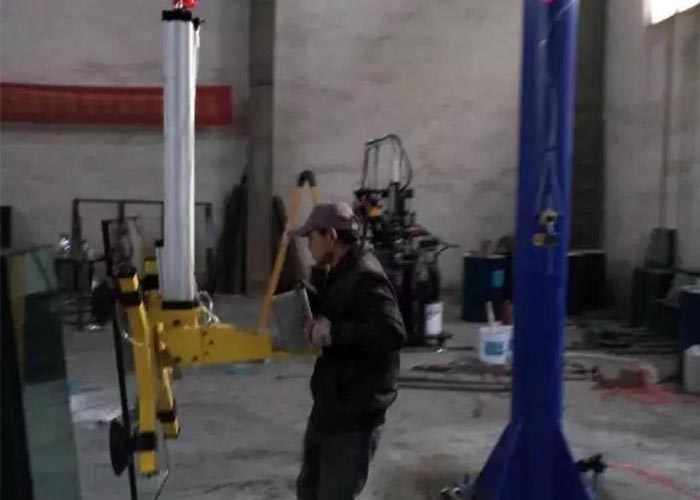

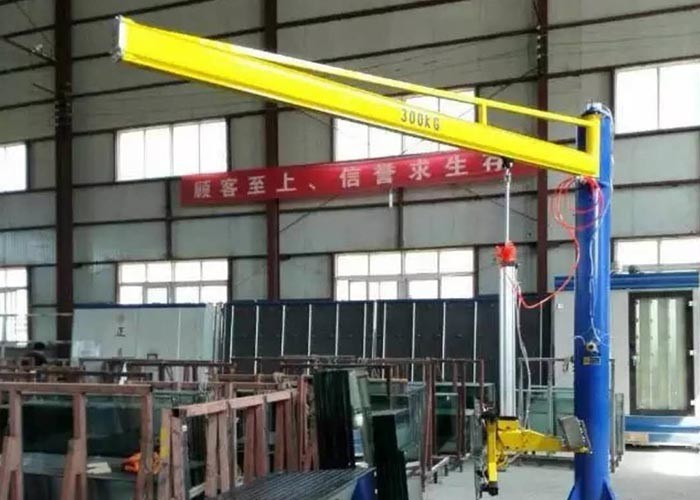

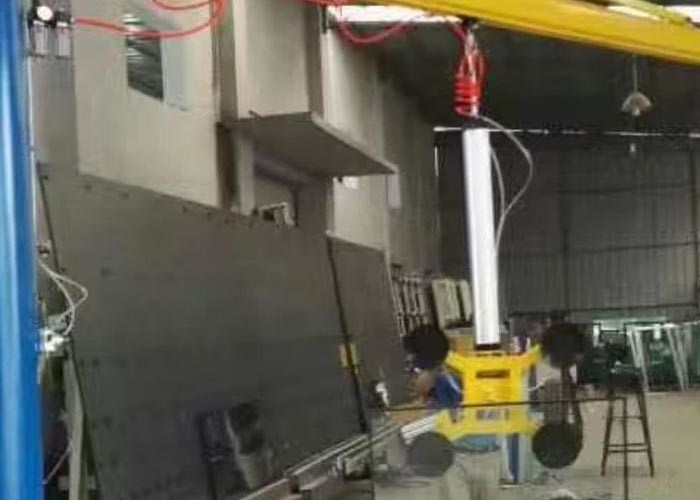

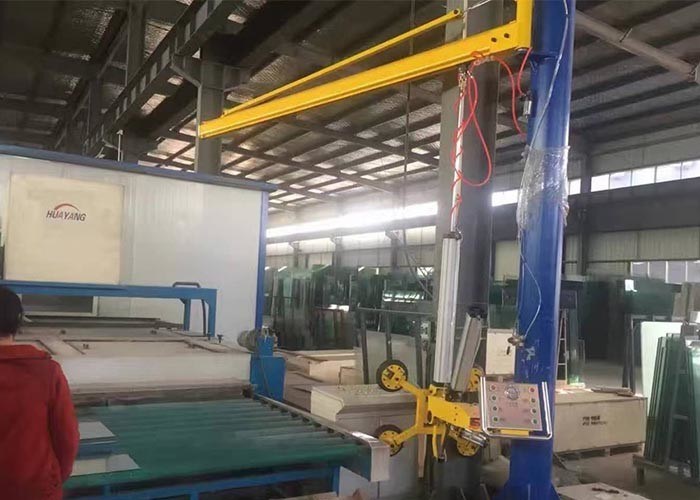

De Kraan van de glascantilever met het opheffen van uitloper

1. Dit vacuümglasheftoestel is voor de behandeling van isolerend glasblad.
2. Dit glasheftoestel kan het glasblad met 800kg opheffen
3. Het is uitrust met 5 uitlopers. Maar de uitloper kan zijn toevoegt naar gelang de behoefte van de cliënt.
4. Het materiaal is Stabiel, Makkelijk te gebruiken en veilig.
5. Het vacuümheftoestel is uitgerust met een waarschuwingslicht in het geval van een stroomuitval of een vacuümlekkage, gaat een optisch en akoestisch signaal af onmiddellijk om de exploitant te waarschuwen om noodsituatieverrichting te doen.

Parameters:

Het gebruiken voor

- Isolerende Glasproductielijn,
- Het installeren van het Systeem van de GlasGordijngevel,
- Het laden en het Leegmaken glasblad op glassnijdenlijst,
- Het installeren van autovoorruit.

De volledig automatische lijst van de glaslading

• Technische beschrijving:

1) Het alarmsysteem: met betrouwbaar vacuümopsporingsapparaat, abnormale situatie kan lijken automatisch alarm zijn en de vertoning, kan worden gebruikt om te controleren wanneer abnormaal en het vacuümalarm wanneer abnormaal en waarborg worden bevestigd onder het glas in de vacuümstaat; Wanneer het noodsituatieeinde om de vacuümzuignappen in een glas in de vacuümstaat te verzekeren, vermijdt vermijd glasschade toe te schrijven aan abnormale onderbreking;

2)Het verrichtingspatroon: het apparaat heeft automatische wijze en handwijze twee functioneert voor selectie, geschikt en intuïtieve verrichting;

3)De werkende interface: LCD touch screenvertoning, Chinese vertoning, geschikte verrichting;

4)Het belangrijkste kader, en staalstructuur al verbindingen van de de pijpsamenstelling van de gebruiks internationale kwaliteit rechthoekige en de boutassemblage; De rechthoekige dikte van de staalbuis: over3-8mm

5) Het materiaal van de machine is verouderd, heeft de oppervlakte technologie roest-verwijderd om roestvlekken en de laag van het oppervlakteoxyde te verwijderen, is de bodemlaag bespoten met hoogwaardige epoxyinleiding, en de oppervlakte is bespoten met hoogwaardige automobiele verf.

• Gedetailleerde werkende stappen::

Het gehele het werk proces kan door PLC automatische controle of handcontrole worden verwezenlijkt. De handwijze is hoofdzakelijk geschikt voor materiaalaanpassing en onderhoud. Elke actie kan onafhankelijk worden voltooid of kan voor het normale werk worden gebruikt. Na het geven van het (hand en automatische) ladingssignaal, het wapen stijgende ongeveer 95 graden door het ten val brengende mechanisme, en het gehele machinebegin draait zich vooruit te bewegen. Wanneer het inductieapparaat op het wapen het glas raakt, houdt op de gehele machine lopend. Het vacuümsysteemwerk, wordt het glas gezogen door de uitloper door vacuümsystemen. Wanneer de vacuümdruk de vastgestelde druk bereikt, de vacuümpompeinden. Het telescopische de koppelstangmechanisme van de uitloper heft de glasrug en omhoog 80 mm door de wapen-opheffende motor op. Het ophouden ongeveer 1,5 seconden wordt om het glas ervoor te zorgen omhoog gezogen, het grote die wapen door een motor wordt gedreven het glas aan de transmissierol om te keren. De zuignap onder het glas begint te blazen, en het telescopische koppelstangmechanisme maakt de zuignap en het glas tegelijkertijd vallen. Wanneer de glasdalingen op de transportbandrol, het kleine wapen blijft vallen, is het glas gescheiden van de zuignap, en het transportbandbegin om het glasblad te verzenden naar het vooreind van de laadmachine en op het signaalpunt op te houden. Dan beweegt het gehele kader zich automatisch om de nul positie en de einden te vinden. Wachtend op het signaal van de scherpe lijst, kan het glas naar de scherpe lijst bij dezelfde snelheid worden verzonden zoals de transportband op de snijmachine. Nadat het glas wordt gestuurd, herhaal automatisch de het werkcyclus. De machine kan om het even welke positie volgens de vereiste glasdikte selecteren.

• Technische parameter:

• , Bladgrootte: Min grootte: 2400 *1500mm (Enige Zijlading)
• , Maximum ladingsgrootte: 6100 x 3300 mm
• , De dikte van het Glasblad: 3 ~ 19mm
• , Het Werk absorptiediepte: 700 mm
• , X-As het lopen snelheid: (regelbare) 5-25m/min
• , Y-As het lopen snelheid: 8-12 (regelbare) m/min
• , Vervoerend snelheid: (regelbare) 5-25m/min
• , Aantal tikwapens: 12 wapens (dubbele zijlading)
• , Aantal enige wapenuitlopers: drie
• , Ladend type: Dubbele zijlading
• , Werkende cyclus: jaren '60 (jaren '30 voor elke extra positie)
• , Installatievoeding: AC380V/50HZ (de speciale omstandigheden kunnen volgens klantenvereisten worden aangepast)
• , Installatie totale macht: 8-17 kW
• , Samengeperste lucht: 0.6-0.8 Mpa;
• , Vacuüm: -50-99 regelbare Kpa (volgens glasdikte)
• , Het Werk lijsthoogte: 900 + 20mm
• , Machinegrootte: 4650 x 2980 x 900mm
• Elektrisch apparaatconfiguratie:

1), PLC controlemechanisme: Delta;

2), Frequentieconvertor: Delta;

3), Wat betreft het scherm: Delta;

4), Schakelaarschakelaar: Schneider;

5), Stroomonderbreker: Chint;

6), Schakelende voeding: Delta;

7), Controletransformatoren: Chint;

8), Hoofd elektromagnetische klep: Airtac;

9), Foto-elektrische schakelaar: Guangchuan/puruide/aotongmike;

10)Nabijheidsschakelaar: Guangchuan/puruide/aotongmike;

Nota: Afhankelijk van de leveringsdatum en de technische verbetering, be*houdt het productiebedrijf zich het recht voor de delen van hetzelfde niveaumerk te vervangen.
