Productdetails:
|
Machinenaam: | Laag-e de schrappingsmachine van de glasfilm | LAAG-E GLAS: | offline/online |
---|---|---|---|
Maximum grootte: | 2500*4000 | Malende Wielen: | 8 10 12 normaal |
Garantie: | 1 jaar | Het gebruiken: | Verbind IG-lijn |
Hoog licht: | E de Machine van de de Randschrapping van de Glasfilm,Servo de Schrappingsmachine van de Filmrand,Lage e-de Schrappingsmachine van de Glasfilm |

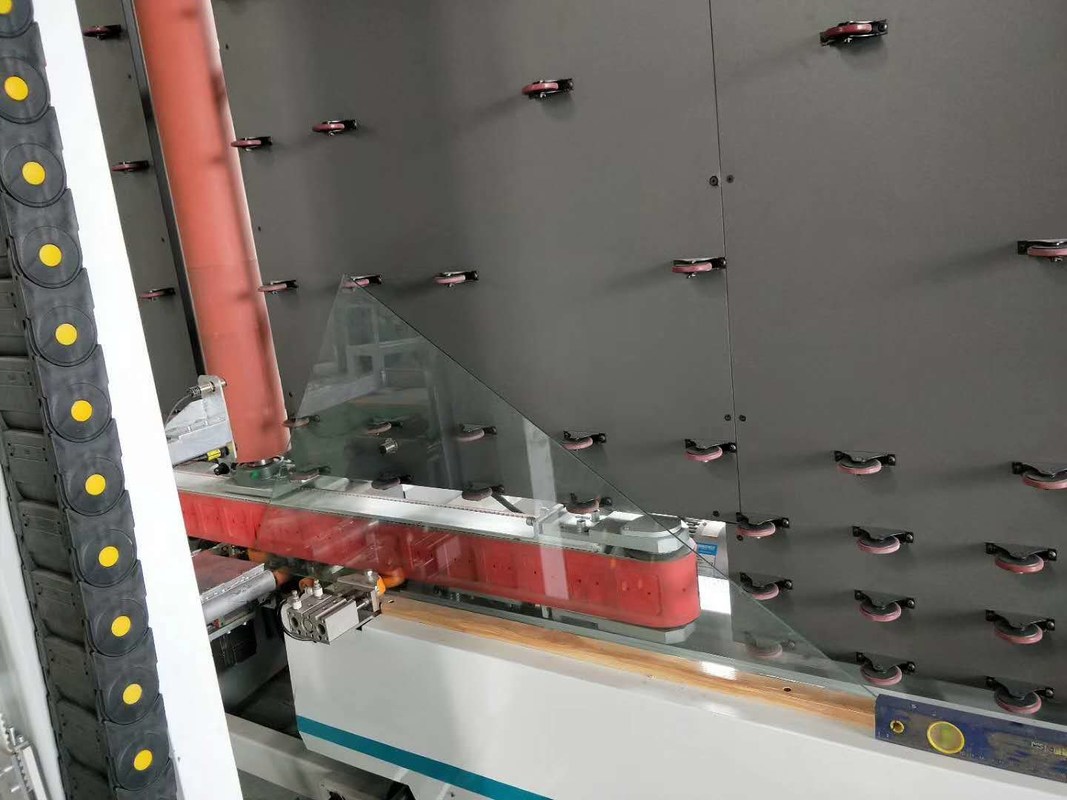

De automatische verticale laag-E machine van de de randschrapping van de glasfilm met servomotorcontrole
De verticale Rand die Machine LJCM2545can schrappen wordt verbonden met de isolerende glasproductielijn en het is de benodigde apparatuur in holle glasverwerking. De snelheid van transmissie en malen zijn regelbaar, en de machine is uitgerust met automatisch schoonmakend systeem. Het apparaat heeft etc. een kleine voetafdruk, hoog rendement, betrouwbare prestaties, gemakkelijk onderhoud.
Machineparameters:
Voeding | Voltage (V) | 380V |
Hertz (Herz) | 50 | |
Totale Macht | kW | 3.35 |
Transmissiesnelheid | m/min | 2~29 |
De rand beëindigt snelheid | m/min | 2~29 |
Glasdikte | mm | 3~19 |
De rand beëindigt breedte | mm | 10~150 |
Diameter van malend wiel | mm | 200 |
Breedte van malend wiel | mm | 10,12,15 |
Het malen wielsnelheid | r/min | 0~3000 |
De kleinste glasgrootte | mm | 350×500 |
De grootste glasgrootte | mm | 2500×4500 |
Hoogte van transportbandrol | mm | 500 |
Totale luchtconsumptie | L/ min | 100 |
Totaal gewicht | kg | ≈3700 |
Afmetingen | L×W×H (mm) | 8000×2500×3400 |
De Verticale Rand die Machine LJCM2545 schrappen is samengesteld uit rol, kolom, transmissie, het malen wielkaliberbepaling en kledende instellingen, gassysteem, en vacuümzuigingssysteem.
De rand die machine LJCM2545is schrappen neigde verticale structuur, met de achterraad van MDF en vouwbaar rek, zodat is het gemakkelijk te vervoeren. Al mechanisch ontwerp met inbegrip van transmissie, kolom en de vacuümuitloper zijn gebruikte servomotorcontrole. De het overbrengen snelheid van timingsriem kan naar gelang de behoefte worden aangepast, kan het glas bij de aangewezen snelheid stabiel lopen.
Hoofdeigenschap
• Bidirectionele glastoegang
• Schrap dubbel en drievoudig zilveren glas laag-e
• Automatisch de grootte van het maatregelenglas
• Onderscheid automatisch oppervlakte laag-e
• De randschrapping is regelbaar
• Het hoofd kan geroteerde 360° zijn
• Veilig en volledig automatisch apparaat
• PLC controlesysteem, touch screeninterface
• Het systeem van de zes servoscontrole
• Het intelligente controlesysteem, kan batch-verwerking erkennen
Technische gegevens
Max. grootte van de glasverwerking | 2500*4500mm |
Min. grootte van de glasverwerking | 400*280mm |
Glasdikte | 315mm |
Diameter van malend wiel | 200mm |
Transportbandhoogte | 500mm |
Rand die breedte schrappen | 1050mm |
Transmissiesnelheid | 29m/min |
Rand die snelheid schrappen | 2-29m/min |
Schurende wielbreedte | 10/12/15 mm |
Glasdikte | 3 - 15mm |
Het malen wielsnelheid | 0~3000r/min |
Totale luchtconsumptie | 100L/ min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50Hz 15KW |
Afmeting | Afmetingen: 9700×2500×3400mm |
Totaal gewicht | 3700KG |
Elektroparameters
NAAM | OORSPRONG | MERK |
Servomotor | Taiwan | TAIDA |
PLC | Taiwan | TAIDA |
Pneumatische component | Taiwan | AAIRTAC |
Lage drukelektriciteit | Duitsland | SIEMENS |
Stroomonderbreker | Duitsland | SIEMENS |
Sensorschakelaar | Korea | AUTONICS |
Benaderingsschakelaar | Korea | AUTONICS |
Grensschakelaar | Taiwan | NEIG |
Schakelaar | Duitsland | SIEMENS |
Frequentieconvertor | Frankrijk | SCHNEIDER |
Hoofdknoop | Frankrijk | SCHNEIDER |
Middenrelais | Japan | OMRON |
