Productdetails:
|
Productie nam: | De automatische Geïsoleerde Lijn van de Glasverwerking | Maximum vullende gasgrootte: | 2500*3200mm |
---|---|---|---|
Toepassing: | Dubbel Glas, Drievoudig Glas | Controle: | PLC controle |
Het isoleren glasdikte: | 60mm | Motor: | Simens |
Gasinhoud: | >90% | ||
Hoog licht: | de machines van de glasverwerking,isolerende glaslijn,De automatische Geïsoleerde Lijn van de Glasverwerking |
Hoofdlijnen:

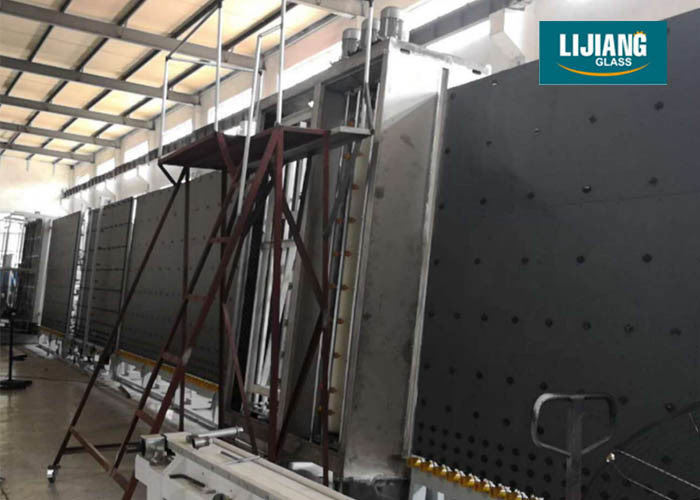

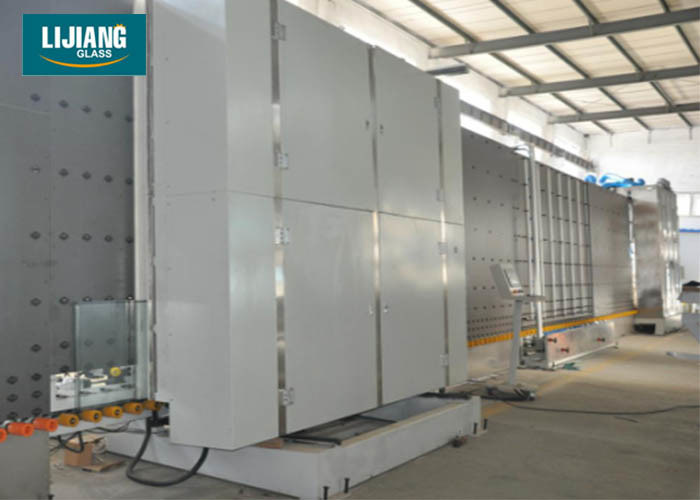

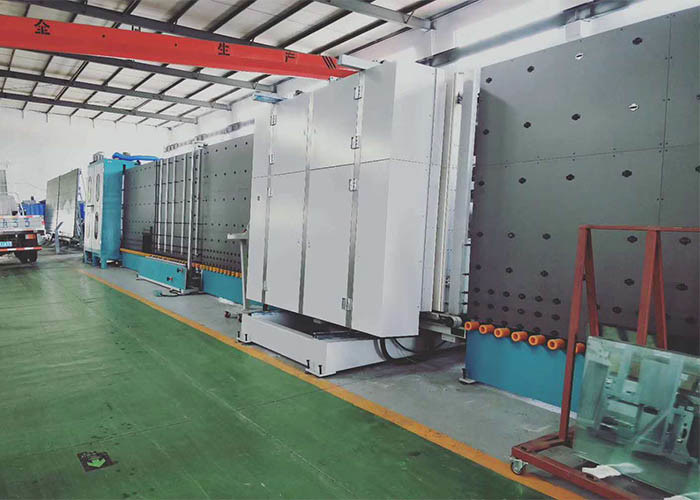

Overzicht van Automatische Geïsoleerde Glasproductielijn
Het belangrijkste doel van de Geïsoleerde Glasproductielijn is de producten van uitstekende kwaliteit te creëren, de recentste productietechnologieën aan klanten te brengen, productieefficiency, sparen productiekosten te verbeteren en voordelen te maximaliseren.
Details van het Isoleren van glasproductielijn
• 01 overdrachtsectie
Automatische opsporing van off-line film laag-E
• 02 wassende sectie
Voordelen:
• (Facultatieve) voorwas
• De flessen laag-e kunnen worden gewassen gebruikend 3 paren van zacht, de zacht-haired borstels van 0,1 mm
• Gebruikt het nieuwe Mes van de Vogelbekdierlucht, wordt de grootte van de luchtafzet gecontroleerd door de de eendbek van het aluminiumprofiel. Dit kan het aantal regelschroeven verminderen, ervoor zorgen dat elke schroef niet los is, en vermijdt lucht resonerende resonantie.
• Het luchtblad kan de breedte van het luchtblad volgens de dikte automatisch aanpassen
• Actuator de doos met de vertoning van de wassnelheid toont nauwkeurig wassnelheid (8-10 m)
• Automatische de temperatuurcontrole van de watertank, water vullend systeem
• Roestvrij staalmateriaal
• Europees geluiddempingssysteem
• 03 lossingssectie
• Opslagglas
• inspectie 04 en installatiesectie
De nieuwe structuur van deze sectie wordt veranderd in een gealigneerde straal opheffende structuur (dubbele straal). Het is gemakkelijk om het glas te inspecteren en af te vegen.
• 05 overdrachtsectie
Automatische meting van glasdikte. Het kan volgens daadwerkelijke behoeften worden gebruikt wanneer het werken.
• 06 en vullende sectie die drukken
Voordelen:
• Keurt transportband goed om glas over te brengen, gebruikt servomotor om glas te drukken
• Het ultra-lange (2500mm*3500mm) isolerende glas kan tweemaal worden samengeperst
• De dringende plaat kan voor gemakkelijk onderhoud worden geopend
• Dringende raad met regelbare structuur om langdurige levensduur te waarborgen
• Vul automatisch argongas met significant het verzegelen effect, hogere argoninhoud
Snelle reactiesensor voor constante controle van het vullende gas vullende proces
U kunt de gaswaarde plaatsen en het gas vullende proces op het touche screen tonen
De geconcentreerde gasconcentratie is groter dan 90%
Pas de streken aan om het glas van verschillende grootte met de post-stempelt methode te vullen, waarbij argonverlies wordt verminderd
Geen behoefte aan boorgaten in het verbindingsstukkader
Het gas is een stabiel gas van het gasargon
7 07 Vacaturesectie
Het glas van de glasopslag
A kan aan de verzegelende machine worden vastgemaakt
Elektroparameters
NAAM | OORSPRONG | MERK |
Servomotor | Duitsland | SIEMENS |
PLC | Duitsland | SIEMENS |
Laag voltageelektrisch apparaat | Duitsland | SIEMENS |
Frequentieconvertor | Duitsland | SIEMENS |
Overdrachtmotor | Taiwan | LINHAI |
Borstelmotor | Taiwan | LINHAI |
Waterpomp | China | LINGXIAO |
Gids | Taiwan | HIWIN |
Pneumatische Componenten | Taiwan | AIRTAC |
Elektrische maat | China | MIRAN |
Foto-elektrische schakelaar | Duitsland | ZIEKEN |
Micro- Schakelaar | Taiwan | NEIG |
Knoop en indicatorlicht | Frankrijk | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Middenrelais | Japan | OMRON |
Isolerende Glasproductielijn die met gas online vullen |
Technologie-parameters
Max. glasgrootte | 2500mm*3500mm |
Maximum glasgrootte voor het vullen van gas | 2500mm*3200mm |
Min. glasgrootte | 280mm*450mm |
Glasdikte | 315mm |
Het isoleren glasdikte | 60mm |
De snelheid van de glaswas | 2-10m/min |
De snelheid van de glastransportband | 45m/min |
Wasborstels | 3 paren zachte borstels met 0.1mm haar |
Watervoorziening | Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm |
Luchtlevering | Stroom: 0.8m/min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50HZ 40KW |
Afmeting | 23500*3500*3700mm |
Gewicht | 6500kg |
