Productdetails:
|
Brand name: | Insulating Glass Processing Line with gas filling | Merk: | Lijiangglas |
---|---|---|---|
Maximum glasgrootte: | 2500 mm*3500 mm | Maximum glasgrootte voor het vullen van gas: | 2500 mm*3200 mm |
Glasdikte: | 3 - 15 mm (3 - 30 mm) | IG dikte: | 60 mm |
Materiaal: | Roestvrij staal | Gaswaarde: | > 95% |
Garantie: | 1 jaar | Lengte: | 23,5 meters |
Hoog licht: | Productielijn van het lucht de Drijvende Isolerende Glas,Verticale isolerende glasproductielijn,Verticaal geïsoleerd glas productiemateriaal |

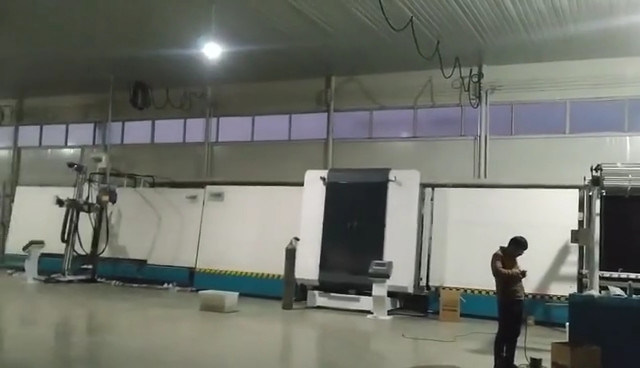

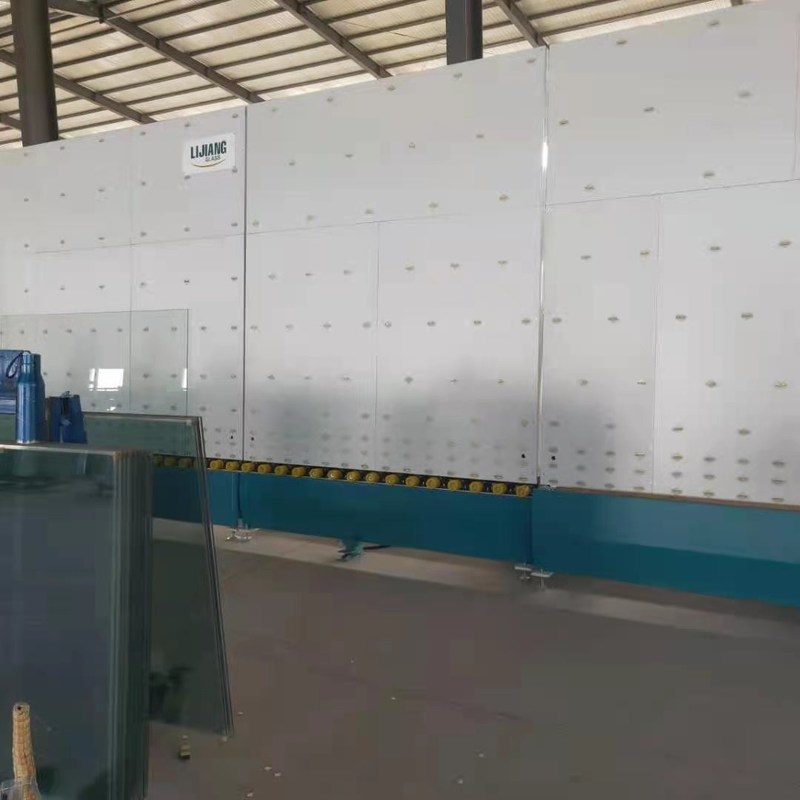

De verticale Isolerende lucht-Drijvende Lijn die van de Glasverwerking met Gas automatisch online vullen
Introduceer van de verticale isolerende lucht-drijvende lijn van de glasverwerking met gas het vullen
Het gebruiken van lucht-Drijvende technologie om glas over te brengen om het glas te verhinderen wordt vervuild door wielen en weg te gaan vindt om de IG-hoogte van de productie te verbeteren - kwaliteit. De lijn heeft zeven secties:
01 overdrachtsectie;
wasmachine 02;
03 lossingssectie;
inspectie 04 en installatiesectie;
05 overdrachtsectie;
06 en vullende sectie die drukken;
07 lossingssectie.
Facultatieve functies van de verticale isolerende lucht-drijvende lijn die van de glasverwerking met gas vullen:
• Stapglas met facultatieve randen (L: 100mm W: 50mm)
• Gevormd glas
• Het voorwassen van machine
Andere grootte van de verticale isolerende lucht-drijvende lijn die van de glasverwerking met gas vullen:
Parameters | Eenheid | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Voeding | 380V 50Hz 3P | |||
Totale macht | KW | 41 | 44.5 | 51.5 |
Wassnelheid | m/min | 2~10 | ||
Maximum het werk snelheid | m/min | 45 | ||
Minimumglasgrootte | mm | 450*280 | ||
Maximumglasgrootte | mm | 2000*2500 2000x3000 (wordt gedrukt door tweemaal) |
2500*3200 2500*3500 (wordt gedrukt door tweemaal) 2500x4500 (tweemaal wordt gedrukt door, voeg uitlopers die toe) |
|
Vlakglasdikte | mm | 3~15 (3-30) | ||
Wasborstels | Stukken | 6 | ||
Maximumdikte van het isoleren van glas | mm | 60 | ||
Totaal gasverbruik | L/min. | 1200 | ||
De hoogte van het transportbandbroodje | mm | 520 | ||
Afmeting | L*W*H (mm) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Details van de verticale isolerende lucht-drijvende lijn die van de glasverwerking met gas vullen:
01 overdrachtsectie
Het mechanisme van de deklaagopsporing, automatische opsporing van off-line film laag-E

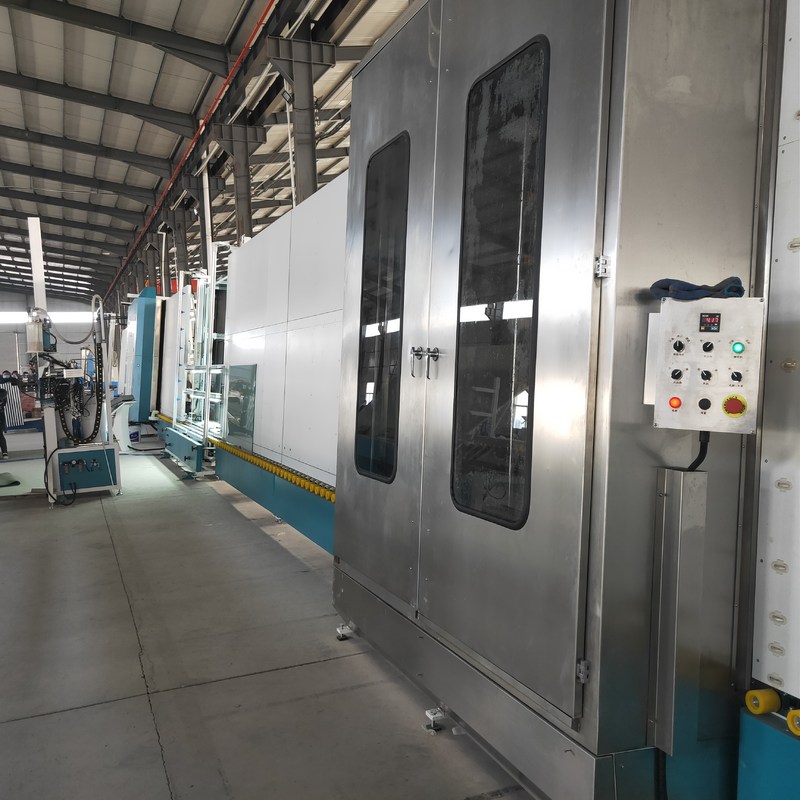

wasmachine 02
• Gebruikend 6 stukken zachte borstels met 0.1mm zacht haar, kan glas wassen laag-e
• Het nieuwe luchtmes gebruikt aluminiumprofiel (het Mes van de Vogelbekdierlucht), wordt de grootte van de luchtafzet aangepast door de de eendbek van het aluminiumprofiel. Dit kan het aantal regelschroeven verminderen, ervoor zorgen dat elke schroef niet los is, en vermijdt de resonantie van het luchtmes.
• Het luchtmes kan de breedte van het luchtmes volgens de dikte automatisch aanpassen
• De verrichtingsdoos met de vertoning van de wassnelheid, kan wassnelheid (810m) nauwkeurig tonen
• Automatische de temperatuurcontrole van de watertank, water die systeem bijvullen
• Europees knalpotsysteem
• Roestvrij staalmateriaal
03 lossingssectie
• Opslagglas
inspectie 04 en installatiesectie
De nieuwe structuur van deze sectie wordt veranderd in een gealigneerde straal opheffende structuur (dubbele straal). Het is gemakkelijk om het glas te inspecteren en af te vegen
05 overdrachtsectie
• Automatische meting van glasdikte. Het kan volgens daadwerkelijke behoeften worden gebruikt wanneer het werken.
06 en vullende sectie die drukken
Hoofdeigenschap:
• Het ultra-lange (2500mm*3500mm) isolerende glas kan tweemaal worden samengeperst
• Keurt transportband goed om glas over te brengen, gebruikt servomotor om glas te drukken
• De dringende plaat kan voor gemakkelijk onderhoud worden geopend
• Dringende raad met regelbare structuur om langdurige levensduur te waarborgen
• Vul automatisch argongas met significant het verzegelen effect, hogere argoninhoud
• De vastgestelde streken om verschillende grootte van glas met opvolgende te vullen die methode verzegelen vermindert argonverlies
• Kan gaswaarde plaatsen en het proces tonen om gas op het touche screen te vullen
• Snel reagerende sensor voor permanente controle van gas vullend proces
• De gasconcentratie kan bereiken meer dan 90%
• Geen behoefte aan boorgaten op het verbindingsstukkader
• Het standaardgas is Argongas
07 lossingssectie
• Opslagglas
• Kan met het verzegelen van machine worden verbonden
Technische gegevens
Max. glasgrootte | 2500mm*3500mm |
Maximum glasgrootte voor het vullen van gas | 2500mm*3200mm |
Min. glasgrootte | 280mm*450mm |
Glasdikte | 315mm |
Het isoleren glasdikte | 60mm |
De snelheid van de glaswas | 2-10m/min |
De snelheid van de glastransportband | 45m/min |
Wasborstels | 3 paren zachte borstels |
Watervoorziening | Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm |
Luchtlevering | Stroom: 1m ³ /min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50HZ |
Afmeting | 23500*3500*3700mm |
Gewicht | 6500kg |
