Productdetails:
|
| Naam: | De Kraan van de glascantilever | voordeel: | met het opheffen van uitloper |
|---|---|---|---|
| Maximum het opheffen gewicht: | 260/500/800kg | De delen van de luchtcontrole: | Airtac |
| Zuignappen: | 2-8 | Glijdende methode: | Hand |
| Hoog licht: | 800KG glascantilever Jib Crane,500KG glascantilever Jib Crane,260KG glaslading het Leegmaken Machine |
||
De glas260kg500kg800kg Cantilever Jib Crane voor het isoleren van glas lamilated glas

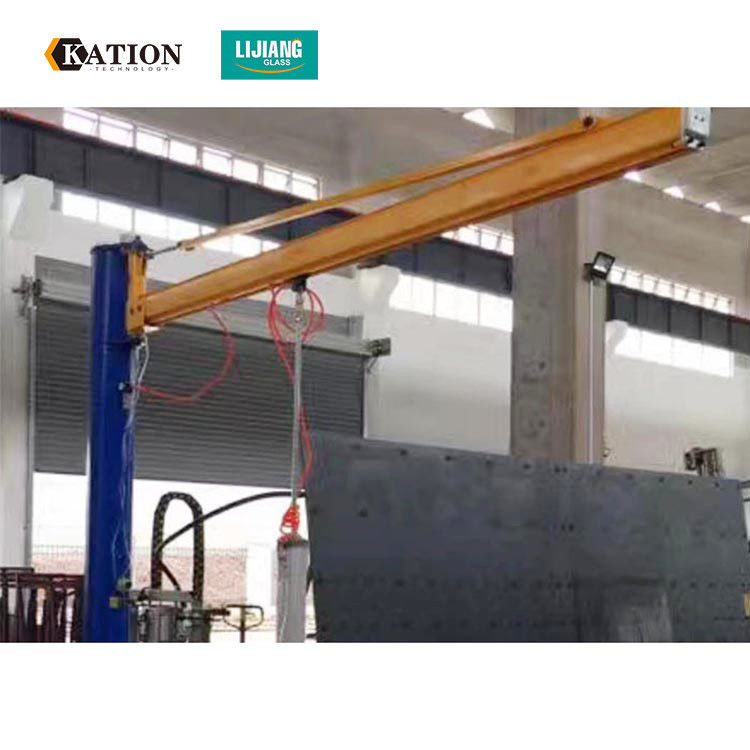

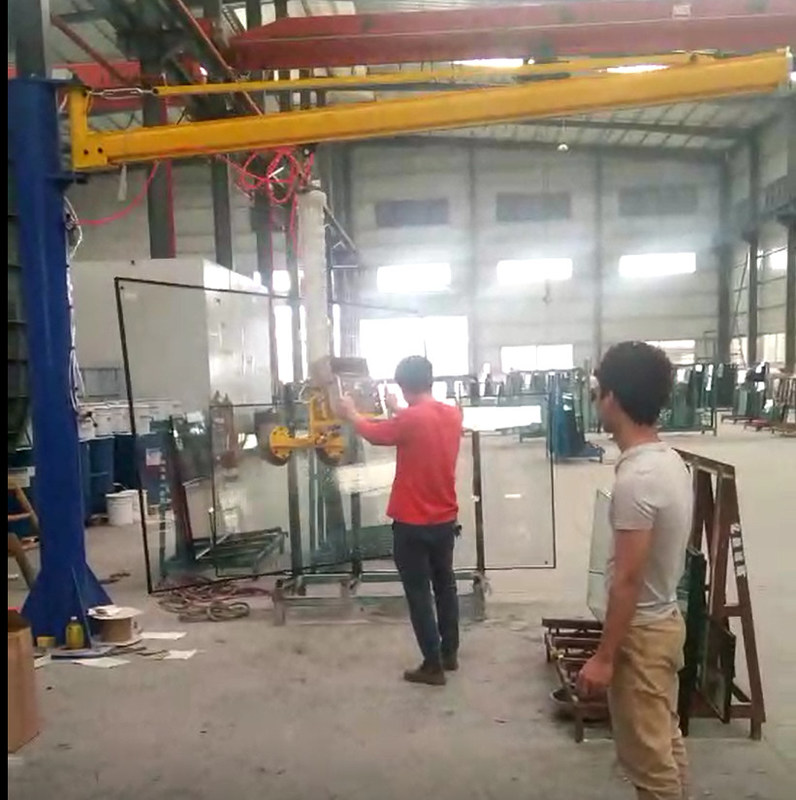

De Kraan van de glascantilever met het opheffen van uitloper
1.Suitable voor het bewegen van isolerend glas, aangemaakt glas, glasgordijngevel, bouw ter plaatse van glas diepe verwerking en
zonne photovoltaic glas.
2.Maximum de lagercapaciteit is 300Kg, kan Max. glasgrootte aan 8m (Lengte) ×4m (breedte) bereiken.
3.It kan het glas met diverse graad draaien.
4.Equipped met de functie van de gasopslag, kan de machine blijven werkend 20 minuten zonder gas.
Parameters:
| Max Glass-gewicht | 500KG | |
| Omwentelingshoek |
90 graden draaien ° Tik 90° |
Linkerzijde en Recht Boven en beneden |
| Zuignappen | 6 stukken | |
| Kopmaterialen | Silicone | |
| Het glijden methode | Hand | |
| Kolomhoogte | 4 meters | De functie van de gasopslag |
| Wapenlengte | 4 meters | |
| De delen van de luchtcontrole | Airtac |
| Max Glass-gewicht | 400KG | |
| Omwentelingshoek |
90 graden draaien ° Tik 90° |
Linkerzijde en Recht Boven en beneden |
| Zuignappen | 2 stukken | |
| Koppenmaterialen | Silione | |
| Het glijden methode | Hand | |
| Kolomhoogte | 4 meters | De functie van de gasopslag |
| Wapenlengte | 4 meters | |
| De delen van de luchtcontrole | Airtac |
| Max Glass-gewicht | 360KG | |
| Omwentelingshoek | 90° | Linkerzijde en Recht |
| Zuignappen | 4 stukken | |
| Koppenmaterialen | Silicone | |
| Het glijden methode | Hand | |
| Kolomhoogte | 4 meters | De functie van de gasopslag |
| Wapenlengte | 4 meters | |
| De delen van de luchtcontrole | Airtac |
| Max Glass-gewicht | 360KG | |
| Omwentelingshoek | 90° | Linkerzijde en Recht |
| Zuignappen | 4 stukken | |
| Koppenmaterialen | Silicone | |
| Het glijden methode | Hand | |
| Kolomhoogte | 4 meters | De functie van de gasopslag |
| Wapenlengte | 4 meters | |
| De delen van de luchtcontrole | Airtac |
Het gebruiken voor
- Isolerende Glasproductielijn,
- Het installeren van het Systeem van de GlasGordijngevel,
- Het laden en het Leegmaken glasblad op glassnijdenlijst,
- Het installeren van autovoorruit.
Het vacuümheftoestel KX4 van de glas elektrische zuignap
|
Productnaam
|
Pneumatisch Glas Vacuümheftoestel
|
||
|
Zuignapgrootte mm
|
300mm (de verenigde standaardzuignapgrootte, elk apparaat kan in gemeenschappelijk worden gebruikt)
|
||
|
Enige zuignap die kg dragen
|
100KG (de daadwerkelijke testlading kan bereiken meer dan 180KG)
|
||
|
Omwentelingsfunctie
|
360° handomwenteling (speciaal arbeidsbesparend apparaat, veilig en betrouwbaar, gemakkelijk te werken)
|
||
|
Tikfunctie
|
90° pneumatische tik
|
||
|
Voltage gelijkstroom
|
DC12V (ingebouwde 2 batterijen voor lange levensduur batterij)
|
||
|
Duurzaamheid
|
Het kan 3-5 dagen na één last worden gebruikt, en 2 batterijen kunnen afwisselend worden gebruikt
|
||
|
MM. van de uitbreidingsstaaf
|
500MM (de lengte van één kant, speciale glasspecificaties kan worden aangepast)
|
||
|
Controlesysteem
|
Getelegrafeerde afstandsbedieningzuiging en versie, draadloze facultatieve afstandsbediening.
|
||
|
Klantgericht
|
Nota: Het kan volgens specifieke het procesvereisten van uw bedrijf, werkstukgrootte en gewicht worden aangepast.
|
||
|
Gewichtsnorm
|
Conventioneel glasgewicht = van het de dikte× glas van de lengte× breedte × de dichtheid 2.5÷1000 000 = glasgewicht
Voorbeeld: 3660×2440×19×2.5÷1000 000=424KG |
||
|
Veiligheidsfactor
|
Volgens de Europese Ce-veiligheidsverordeningen aangaande heftoestel en de veiligheidsverordeningen in de Duitse ongevallenpreventieverordeningen UVV 18 en VBG 9a, is de beste veiligheidsfactor voor vacuümverspreiders 2,0. Bijvoorbeeld die, is de enige zuigingskracht van de FSRL280-zuignap 3139N, door veiligheidsfactor 2,0 wordt verdeeld, is de lading 1570N.
|
||
Als professinal het Isoleren vervaardiging van de glasmachine in China, behalve materiaal zoals Moleculaer-zeef en aluminiumverbindingsstuk en dichtingsproduct. Wij zijn goed bij het develping van en het veroorzaken van de automatische verticale insulaing productielijn van de glasverwerking, verticaal glas laag-e egde etc. schrappend machine, insulaiting het glasproductielijn van de automaticerobot.
Automatische GlasLaadmachine voor het Isoleren glasverwerking
LJASP 3525 verticale ladingslijst van het isoleren van Glasmachine
A.Technical prestaties:
1. Alle hoofdkaders van het staal van de de kwaliteitsrechthoek van het materiaalgebruik leiden groepen nationale die norm door buizen met bout wordt gelast en wordt gepast.
2.Electric controlesysteem van het merkmodules van Schneider van het materiaalgebruik van elektrisch; Het ingevoerde SIMENS programmeerbare die controlemechanisme van de programmacontrole gebruik, met aanrakingspaneel wordt gepast.
3.The de machine werd ontworpen met beknopte verschijning en in overeenstemming is met de moderne fabriek met veilige tekens, en verwijzing volgens de Euro CEI-norm van ontwerp tot vervaardiging en installatie.
| TECHNISCHE GEGEVENS | |
| Maximum glasgrootte | 2500*3500mm |
| 2000*2500mm | |
| Glasdikte | 312mm |
| Luchtbron | 0.8Mpa |
| Macht | 3P 380V/1P+N 220V 50Hz 38KW |
| Machinegrootte | 3200*2800*1800mm |
| 2600*2800*1800mm | |
B.Mainly technische parameter:
1.Loading maximum glasgrootte: L X W = 3500 x 2500 mm
Het laden min. glasgrootte: L X W = 800 x 600 mm
Glasdikte: (310mm)
2.Dimension van lading dien ong. in:
L X W X H= 3700mm x 2800mm de bodemsteun 530mm van x 2500mm+ (±30mm)
3.The de verticale ladingslijst gebruikt Servomotor aangezien het aandrijvingssysteem en alle motoren met oneindig veranderlijke snelheden, de overdrachtsnelheid van deze lijst 2-35m/min zijn; Ladingscyclusduur: 35S
het 4.Adopts volledig-gesloten systeem van de lijncontrole voor het nauwkeurige plaatsen voor de machine en het stabiele lopende systeem; Configuratiebeschrijving
5.The het overhellen wapen horizontale die beweging door Servomotor en nauwkeurige versnellingsbak, de aandrijving van het toestelrek wordt gecontroleerd;
6.Lifting structuur: Servomotor en nauwkeurige versnellingsbakcontrole en synchrone riemaandrijving;
7.The de overhellende structuur van het zuignappenkader: Servomotor en nauwkeurige versnellingsbakcontrole en onstabiele koppelstangaandrijving;
8.Bottom overdrachtstructuur, Servomotor en nauwkeurige versnellingsbakcontrole en kettingoverbrenging.
9. 4 as alle-digitale controle met het nauwkeurige plaatsen en snelle flexibiliteit; Al snelheid kan zijn
regelbaar volgens productielijnsnelheid.
10.Super HMI controleren de van het materiaal lopende status en systeem parameters; Het kan gegevens plaatsen volgens de verschillende hoogte van het glasrek en hoek en ook vooraf instellend of het registreren van de huidige verschuiving van productie.
11.Vacuum pompsysteem: hoogst efficiënte het type van mono-blok roterende blad vacuümpomp;
Zuignappen: Gebruik ingevoerd PF zuignappen¢120mm type
12. De levering van het luchtkompres: 5-7bar, 30L/min; Samengeperste luchtlevering: 5-7bar, 30L/min;
13.Power levering: 380V, 50HZ, 3 fasen,
Als professinal het Isoleren vervaardiging van de glasmachine in China, behalve materiaal zoals Moleculaer-zeef en aluminiumverbindingsstuk en dichtingsproduct. Wij zijn goed bij het develping van en het veroorzaken van de automatische verticale insulaing productielijn van de glasverwerking, verticaal glas laag-e egde etc. schrappend machine, insulaiting het glasproductielijn van de automaticerobot.
Q: Wat is de betalingstermijn?
A: T/T, zouden L/C en andere betalingstermijnen kunnen worden besproken.
Q: Ongeveer is deze Machine, wat de waarborg?
A: 1). Onze waarborg 12 maanden.
2)de technische ondersteuning van .24 uur per e-mail of het roepen
3). Engels hand en videoleerprogramma
4). Wij zullen de voor consumptie geschikte delen aan een agentschapprijs verstrekken
5).24 u de online dienst elke dag, vrije technische ondersteuning.
Q: Hoe ongeveer uw garantie?
A: Over het algemeen, is onze garantie één jaar. Binnen de garantieperiode, kunnen wij technieksteun, Terugkoppeling aanbieden aan u binnen 24 uren en u helpen om uw probleemcontrolemechanisme te herstellen vrij, zelfs het zijn niet van onze fabriek
Q: Kunnen wij uw fabriek vóór orde bezoeken?
A: Ja, heten wij en nodigen u welkom uit warm oprecht of uw team om onze fabriek te bezoeken, zullen wij helpen om hotel te schikken en u op te nemen van luchthaven.
Q: Wat is de leveringstermijn?
A: Hoogstens van tijd, hebben wij voorraad in de fabriek. Als er geen voorraad, normaal is, is de levertijd 15-20 werkdagen na kasobligatie. Als u in dringende behoefte bent, kunnen wij nadenken makend speciale regeling voor u.
Q: Hoe ongeveer de verpakking voor machine, wordt het veilig beschermd tijdens vervoer?
A: De testende Kamer wordt ingepakt door standaard de uitvoer houten doos voor buitenpakket en de rekfilm voor binnenpakket, zal het niet beschadigd worden. Wij hebben vele het testen machines in het buitenland door overzees of door de lucht zonder schade geleverd.
