Productdetails:
|
Naam: | Verticale Isolerende Glasproductielijn LJBZ2535G | De snelheid van de glastransportband: | 45m/min |
---|---|---|---|
Wasborstels: | 3 paren zachte borstels met 0.1mm haar | Luchtlevering: | Stroom: 0.8m/min |
afmeting: | 23500*3500*3700mm | Min. glasgrootte: | 280mm*450mm |
Hoog licht: | De automatische buigende machine van het aluminiumverbindingsstuk,Isolerende het Verbindingsstuk Buigende Machine van het Glasaluminium,IG de buigende machine van de verbindingsstukbar |

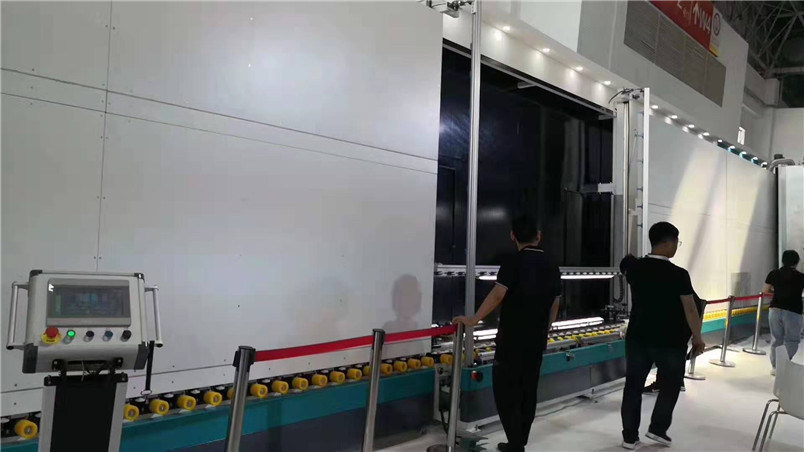

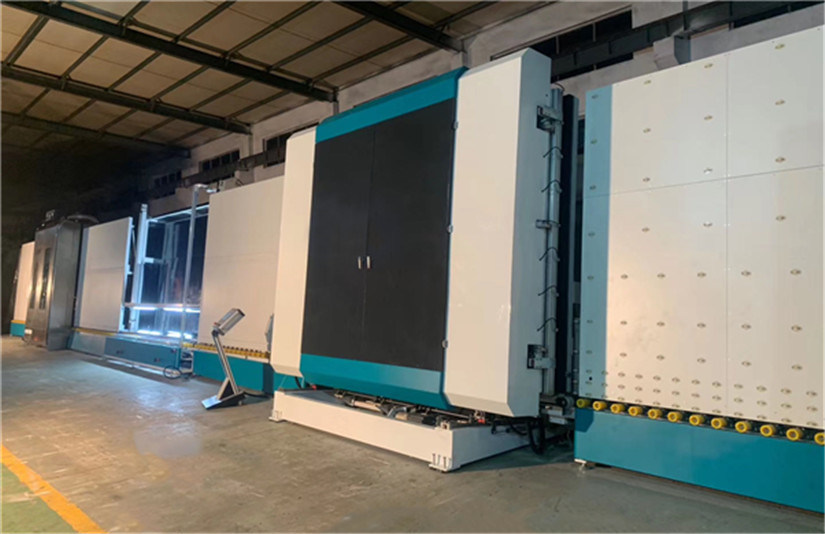

Verticale Isolerende Glasproductielijn LJBZ2535G
Hoofdlijnen van wasmachineproductielijn
• De lijn heeft 7 secties:
01 overdrachtsectie;
wasmachine 02;
03 lossingssectie;
inspectie 04 en installatiesectie;
05 overdrachtsectie;
06 en vullende sectie die drukken;
07 lossingssectie.
• PLC controlesysteem, touch screeninterface
• De gebruikende servomotoren van Siemens
• Van toepassing op opbrengs dubbel glas, drievoudig glas
Facultatieve functies van het isoleren van glasmateriaal
• Stapglas met facultatieve randen
• Gevormd glas
• Automatisch vullend argongas
• Lucht-drijvende technologie om glas over te brengen
Het glas verhinderen wordt vervuild door wielen en weg te gaan vindt om de IG-hoogte van de productie te verbeteren - kwaliteit.
• Het drukken van en het vullen van 2 stukken IG-eenheden, totaal 8 secties
Hoofdlijnen van de machines van de glasverwerking
• Twee stukken van IGU zouden kunnen en worden gevuld gas worden ingegeven zodra de tijd, elke IGU argongas over 90% kon vullen
• Kan beter het dringende deel te zijn uit vorm worden verhinderd door twee stukken van de tijd van IGU binnen eens te drukken. Kan 27s voor elk 1m*1m dubbel glas bereiken, die het werkefficiency hoogst verbeteren
• De lijn van de hoge snelheidsig verwerking, hebben wij octrooirechten in China in 2019 verkregen
• Het oplossen van het probleem om op het werken aan de verzegelende robot te wachten. Het installeren van twee verbindingsstukkaders voor twee IGU door één werkman
• Automatisch metend glasgrootte en etiketterend die (kan worden toegestaan alvorens en na het drukken te drukken etiketteren) met ERP (Facultatief) systeem
• Van overdrachtdeel aan het drukken van deel, is elk deel verdeeld
• Geschikt voor massaproduktie in een fabriek. Ultrasnelle snelheid
Technische gegevens van glas productiemachines en materiaal
Max. glasgrootte | 2500mm*3500mm |
Maximum glasgrootte voor het vullen van gas | 2500mm*3200mm |
Min. glasgrootte | 280mm*450mm |
Glasdikte | 315mm |
Het isoleren glasdikte | 60mm |
De snelheid van de glaswas | 2-10m/min |
De snelheid van de glastransportband | 45m/min |
Wasborstels | 3 paren zachte borstels met 0.1mm haar |
Watervoorziening | Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm |
Luchtlevering | Stroom: 0.8m/min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50HZ 40KW |
Afmeting | 23500*3500*3700mm |
Gewicht | 6500kg |
Elektroparameters van glas productiemachines en materiaal
NAAM | OORSPRONG | MERK |
PLC | Duitsland | SIEMENS |
Laag voltageelektrisch apparaat | Duitsland | SIEMENS |
Frequentieconvertor | Duitsland | SIEMENS |
Servomotor voor stapglas | Japan | FUJI |
Foto-elektrische schakelaar | Duitsland | ZIEKEN |
Micro- Schakelaar | Taiwan | NEIG |
Knoop en indicatorlicht | Frankrijk | SCHNEIDER |
Touch screen | Taiwan | WEINVIEW |
Middenrelais | Japan | OMRON |
Borstelmotor | China | QINGHUA |
Waterpomp | China | LINGXIAO |
Gids | Taiwan | HIWIN |
Pneumatische Componenten | Taiwan | AIRTAC |
IG lijn zonder gas online te vullen |
