Productdetails:
|
| Naam: | De Kraan van de glascantilever | Voordeel: | met het opheffen van uitloper |
|---|---|---|---|
| Maximum het opheffen gewicht: | 800KG | ||
| Hoog licht: | De Kraan van de glascantilever,De isolerende Kraan van de Glascantilever,800KG isolerende Glas Opheffende Machine |
||

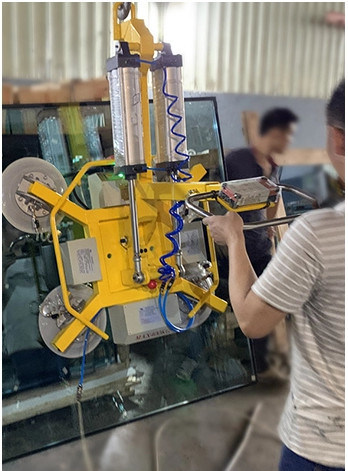

De Kraan van de glascantilever met het opheffen van uitloper
Parameters:
| Max Glass-gewicht | 360KG | |
| Omwentelingshoek | 90° | Linkerzijde en Recht |
| Zuignappen | 4 stukken | |
| Koppenmaterialen | Silicone | |
| Het glijden methode | Hand | |
| Kolomhoogte | 4 meters | De functie van de gasopslag |
| Wapenlengte | 4 meters | |
| De delen van de luchtcontrole | Airtac |
Parameters:
| Max Glass-gewicht | 260KG | |
| Omwentelingshoek | 90 graden draaien ° | Linkerzijde en recht |
| Zuignappen | 2 stukken | |
| Koppenmaterialen | Silicone | |
| Het glijden methode | Hand | |
| Kolomhoogte | 4 meters | De functie van de gasopslag |
| Wapenlengte | 4meters | |
| De delen van de luchtcontrole | Airtac |
Parameters:
| Max Glass-gewicht | 500KG | |
| Omwentelingshoek |
90 graden draaien ° Tik 90° |
Linkerzijde en Recht Boven en beneden |
| Zuignappen | 6 stukken | |
| Kopmaterialen | Silicone | |
| Het glijden methode | Hand | |
| Kolomhoogte | 4 meters | De functie van de gasopslag |
| Wapenlengte | 4 meters | |
| De delen van de luchtcontrole | Airtac |
| Max Glass-gewicht | 400KG | |
| Omwentelingshoek |
90 graden draaien ° Tik 90° |
Linkerzijde en Recht Boven en beneden |
| Zuignappen | 2 stukken | |
| Koppenmaterialen | Silione | |
| Het glijden methode | Hand | |
| Kolomhoogte | 4 meters | De functie van de gasopslag |
| Wapenlengte | 4 meters | |
| De delen van de luchtcontrole | Airtac |
Andere producten van LIJIANG-GLAS
LJBZ2025 verticale Automatische Isolerende glasproductielijn
TOEPASSING
Als belangrijkste proces van het isoleren glasproductie, zijn wij vooral professioneel in glas het schoonmaken, overbrengend (facultatief) drukken en gas vullen. De productielijn kan dubbel glas, drievoudig glas en gestapt glas doen.
1. Laag-e glassensor
Deze sensor is geïnstalleerd vóór wasmachine. Het kan glas automatisch erkennen laag-E, verhinderend het glas oppervlakte te laten vallen laag-E.
2. Transportbandrol
Het overdrachtwiel in de wassende en drogende sectie: Het voor en achteroverdrachtwiel allen wordt bewogen, actief overgebracht allen. Het kan het grote grootteglas waarborgen en het dikke glas gaat regelmatig over door.
3. Washing&Dryingsmachine
De gehele was &drying machine keurt roestvrij staal, met inbegrip van de plaat en de binnenlandse vervangstukken goed. En één of ander schuifblok is koper.
3.1 wassend deel
Het heeft 3 paar borstels, die allen zacht borstels, het wassen vlakglas, aanmakend glas en glas laag-e zijn. Het heeft minder dan een diameter van 0.1mmde-varkenshaar, die nooit glas, vooral glas laag-e zal beschadigen.
Het apparaat van de lawaaivermindering
Het lawaai kan onder 90 decibel worden gecontroleerd door nylon toestel en sponsen te gebruiken.
4.1 dringende manier
Het drukt IGUs door hydraulische post met druk, waarborgt het de nauwkeurige druk.
4.2 energie - besparing van het drukken van functie
Het keurt 3 micro- schakelaars goed, die het dringende deel in 4 secties verdelen.
Elke micro- schakelaar ontvangt het signaal en voegt een deel van de werkplaats toe. Wanneer de overeenkomstige micro- schakelaar niet wordt geraakt, werkt het gebied niet.
Het het werkgebied kan op deze wijze worden verdeeld.
4.4 gestapt (Facultatief) glas
Het kan ook gestapt glas met een servomotor maken.
5, touchscreen en elektrische doos.
Hoofdparameters:
| Wassnelheid | 2~10m/min |
| Max.working snelheid | 45m/min |
| De dikte van het wasglas | 3~15mm |
| Max.insulating glasdikte | 60mm |
| Transportbandhoogte | 500mm |
| Min.glass grootte | 450×280 |
| Max.glass grootte | 2000×2500 |
Belangrijkste onderdelen:
| Stroomonderbreker | Schneider |
| Schakelaar | Schneider |
| PLC | Siemens of omron |
| Touch screen | Taiwan Wenview |
| Machtsschakelaar | Taiwan |
| Frequentie | Dongyuan of Siemens |
| Relais | Japan Omron |
| Optoelectronic schakelaar | Korea Autonics |
| Servomotor | Siemens |
| Pneumatische component | Taiwan Airtac |
Touch screen die de geschikte Isolerende lijn van de Glasverwerking met 98%-Argongas het vullen in werking stellen
LJBZ2570PG de automatische Verticale isolerende lijn van de glasverwerking heeft de volgende functies: Wasvlakglas, Installerend aluminiumkader, die normale IG-eenheden, Dringende dubbele IG-eenheden, Dringende dubbele drie-lagen IG eenheden drukken.
LJBZ2570PG is een speciaal materiaal in de productie van het isoleren van glas met aluminiumstrook, die vele voordelen, zoals kleine voetafdruk, betrouwbare prestaties, hoog rendement, geschikt onderhoud etc. heeft.
Hoofdeigenschap van de Jumboproductielijn van het grootte isolerende glas
●touch screeninterface, PLC van Duitsland Siemens controlesysteem
●Automatische identificatie van met een laag bedekt en glas laag-E
●De wasmachine keurt SS materieel en waterdicht apparaat goed
Watertank met automatictemperaturecontrole en van de waterwas systeem
●3 paren zachte borstels kunnen online en off-line glas wassen laag-E
●Houdt op het automatische begin van de luchtventilator en plaatsend
●Lucht verwarmingssysteem
●Het systeem van de lawaaivermindering
●Online vertoning van wassnelheid
●Regelbare dringende raad om de plaat dringende oppervlakte rechtstreeks te houden
●Verbindingswijze van luchtvaartstop
Van toepassing op opbrengst drievoudige IG en gevormde IG
●Het intelligente intermitterende werk, die energie besparen
Hoofdparameters van de Automatische isolerende lijn van de glasverwerking
| Voeding | Voltage | 380 |
| Frequentie | 60 | |
| Totale macht | kW | ≈42 |
| Wassnelheid | m/min | 2~10 |
| Max.working snelheid | m/min | 45 |
| Min.glass grootte | mm | 450×280 |
| Max.glass grootte | mm | 2500×7000 |
| De dikte van het wasglas | mm | 3~15 |
| Max.insulating glasdikte | mm | 60 |
| Transportbandhoogte | mm | 500 |
| Totaal gasverbruik | L/min. | 1500 |
De isolerende die machine van de glasverwerking keurt de controlesysteem goed van Siemens, met hoge resolutietouch screen wordt uitgerust, kan de exploitant de het werk parameters van de productielijn wijzigen op elk ogenblik, en kan het statuut van elk input en outputsignaal duidelijk tonen, dat voor het routineonderhoud van de machine geschikt is.
LJBZ2570PG het leegmaken sectie.
LJBZ2500PG is niet geschikt voor boogglas of verdraaid glas omdat het vliegtuig binnen de dringende sectie onveranderlijk is.
LJBZ2500PG is een dringende machine met een nieuwe vullende gastechnologie. Dit materiaal is geschikt voor hoge en nieuwe technologieglas het drukken en het vullen gasmachine met diverse gassen of gemengde gassen. Omdat het controlesysteem vooraf ingestelde types van gassen ontdekt (met inbegrip van het mengen van verhouding van gemengde gassen) en het stroomtarief vóór elk gas of mengsel wordt gevuld met het isoleren van glas.
LJBZ2500PG is de glas dringende en vullende gassectie geschikt om dubbele IG-eenheden of drie-laag IG eenheden tegelijkertijd te drukken. Allerlei vlakglas (met inbegrip van met een laag bedekt glas en glas-vastgeklemd glas) kunnen door deze machine worden gedrukt.
LJBZ2500PG kan worden gebruikt om de online gasconcentratie te meten van het isoleren van glas. Het meetinstrument voor het materiaal kan de grootte en de dikte van het glas nauwkeurig meten en de nodig hoeveelheid gas berekenen.
LJBZ2500PG kan gas drukken en vullen in twee stukken IG-eenheden de waarvan lengte minder dan tegelijkertijd 1.5m is, die zeer de productieefficiency verbetert, vooral voor het glas de waarvan lengte minder dan 1.5m is.
Hoofdlijnen
• Twee stukken van IGU zouden kunnen en worden gevuld gas worden ingegeven zodra de tijd, elke IGU argongas over 90% kon vullen
• Kan beter het dringende deel te zijn uit vorm worden verhinderd door twee stukken van de tijd van IGU binnen eens te drukken. Kan 27s voor elk 1m*1m dubbel glas bereiken, die het werkefficiency hoogst verbeteren
• De lijn van de hoge snelheidsig verwerking, hebben wij octrooirechten in China in 2019 verkregen
• Van overdrachtdeel aan het drukken van deel, is elk deel verdeeld
• Geschikt voor massaproduktie in een fabriek. Ultrasnelle snelheid
• Het oplossen van het probleem om op het werken aan de verzegelende robot te wachten. Het installeren van twee verbindingsstukkaders voor twee IGU door één werkman
• Automatisch metend glasgrootte en etiketterend die (kan worden toegestaan alvorens en na het drukken te drukken etiketteren) met ERP (Facultatief) systeem
Technische gegevens
| Max. glasgrootte | 2500mm*7000mm |
| Maximum glasgrootte voor het vullen van gas | 2500mm*7000mm |
| Min. glasgrootte | 280mm*450mm |
| Glasdikte | 315mm |
| Het isoleren glasdikte | 60mm |
| De snelheid van de glaswas | 2-10m/min |
| De snelheid van de glastransportband | 45m/min |
| Wasborstels | 3 paren zachte borstels met 0.1mm haar |
| Watervoorziening | Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm |
| Luchtlevering | Stroom: 0.8m/min |
| Luchtdruk | ≥0.8MPa |
| Totale macht | 3P 380V 50HZ 54.5KW |
| vlakglasdikte | 330mm |
