Productdetails:
|
Naam: | Verticale Isolerende Glasproductielijn LJBZ2535G | De snelheid van de glastransportband: | 45m/min |
---|---|---|---|
Wasborstels: | 3 paren zachte borstels met 0.1mm haar | Luchtlevering: | Stroom: 0.8m/min |
Afmeting: | 23500*3500*3700mm | Min. glasgrootte: | 280mm*450mm |
Hoog licht: | De Buigende Machine van het aluminiumverbindingsstuk,De Buigende Machine van het dubbele Verglazingsverbindingsstuk,IG de Buigende Machine van het glasverbindingsstuk |

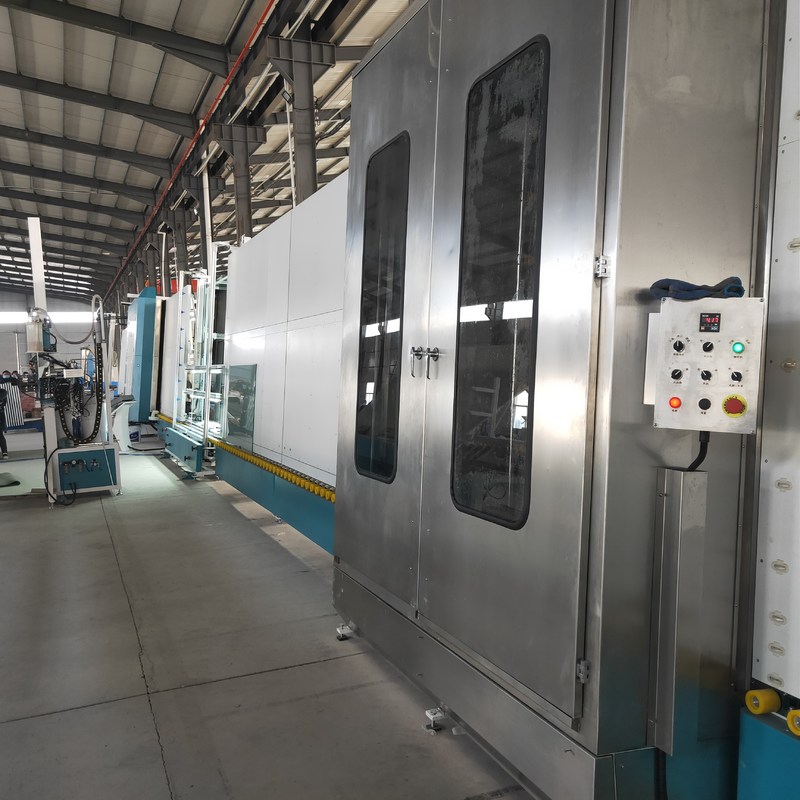

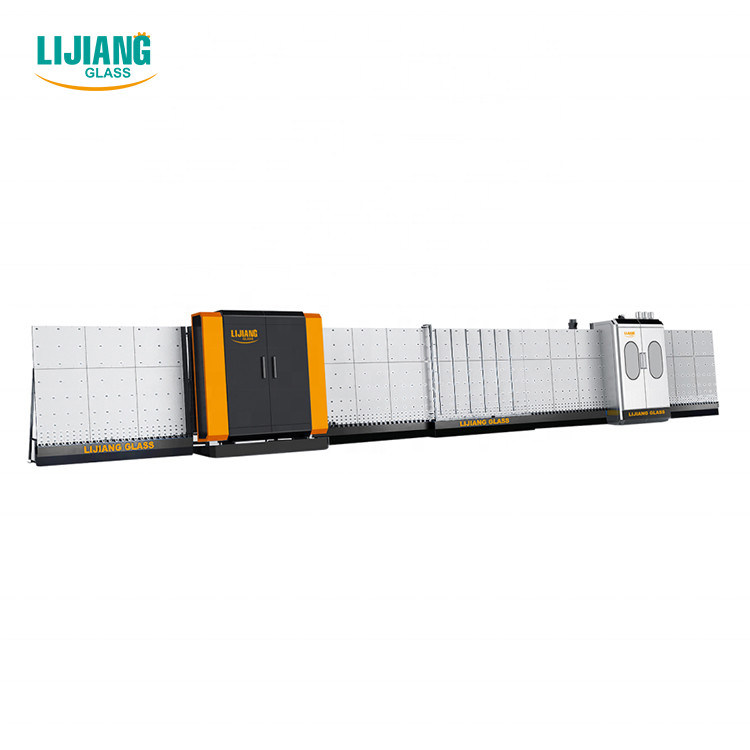

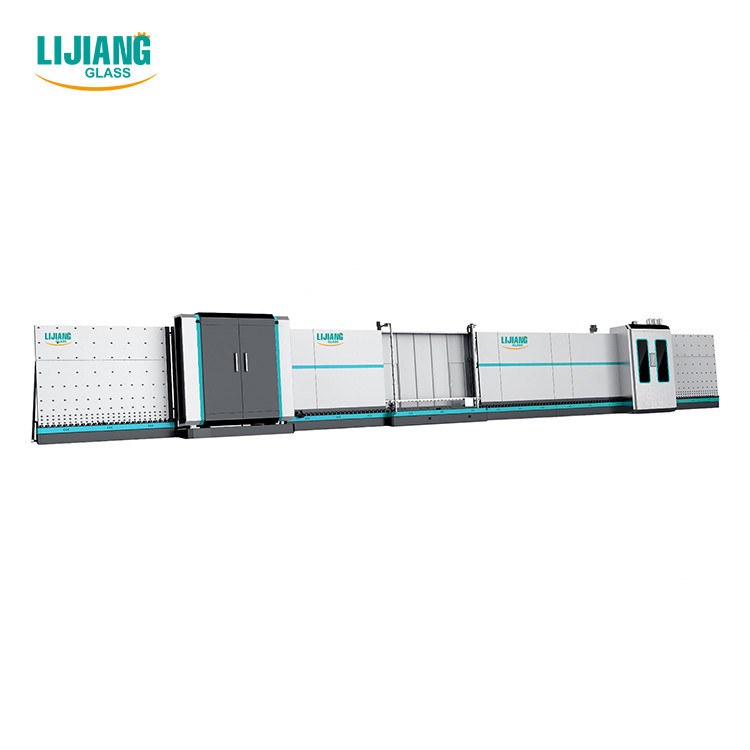

De automatische buigende machine van het aluminiumverbindingsstuk voor horizontale dubbele verglazingsproductielijn
Hoofdlijnen van wasmachineproductielijn
• Deze lijn heeft 7 secties.
01 Overdrachtsectie;
wasmachine 02;
03 Emissiesectie;
Inspectie 04 en installatiesectie.
05 Overdrachtsectie;
Pers 06 en vullende sectie;
07 Lossingssectie.
• PLC controlesysteem, touch screeninterface
• Gebruik van de servomotoren van Siemens
• Van toepassing op de productie van dubbel glas en drievoudig glas
Facultatieve functies van het isoleren van glasmateriaal
• Stapglas met facultatieve randen
• Gevormd glas
• Automatisch vullend argongas
• Lucht-drijvende technologie om glas over te brengen
Het glas verhinderen wordt vervuild door wielen en weg te gaan vindt om de IG-hoogte van de productie te verbeteren - kwaliteit.
• Het drukken van en het vullen van 2 stukken IG-eenheden, totaal 8 secties
Hoofdlijnen van de machines van de glasverwerking
• Twee IGUs kunnen worden gedrukt in een keer om met gas te vullen, en elke IGU kan met meer dan 90%-argongas worden gevuld.
• Door twee IGUs te drukken in een keer, kunt u de vorm van het gedrukte deel verhinderen in te storten. Het vergt 27 seconden per 1m x 1m dubbele verglazing, zeer verbeterend het werkefficiency.
• De lijn van de hoge snelheidsig verwerking in China in 2019 wordt gepatenteerd die
• Los het probleem om op het werk aangaande de verzegelende robot op te wachten. Installatie van twee verbindingsstukkaders voor twee IGUs door één vakman
• Automatisch de grootte van het maatregelenglas en etikettering gebruikend het ERP systeem (pre-press en post-pers de etikettering kan worden toegestaan) (facultatief)
• Elk deel is gescheiden van het overdrachtdeel aan het persdeel
• Geschikt voor massaproduktie in fabrieken. Superfast
Technische gegevens van glas productiemachines en materiaal
Max. glasgrootte | 2500mm*3500mm |
Maximum glasgrootte voor het vullen van gas | 2500mm*3200mm |
Min. glasgrootte | 280mm*450mm |
Glasdikte | 315mm |
Het isoleren glasdikte | 60mm |
De snelheid van de glaswas | 2-10m/min |
De snelheid van de glastransportband | 45m/min |
Wasborstels | 3 paren zachte borstels met 0.1mm haar |
Watervoorziening | Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm |
Luchtlevering | Stroom: 0.8m/min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50HZ 40KW |
Afmeting | 23500*3500*3700mm |
Gewicht | 6500kg |
Elektroparameters van glas productiemachines en materiaal
NAAM | OORSPRONG | MERK |
PLC | Duitsland | SIEMENS |
Laag voltageelektrisch apparaat | Duitsland | SIEMENS |
Frequentieconvertor | Duitsland | SIEMENS |
Servomotor voor stapglas | Japan | FUJI |
Foto-elektrische schakelaar | Duitsland | ZIEKEN |
Micro- Schakelaar | Taiwan | NEIG |
Knoop en indicatorlicht | Frankrijk | SCHNEIDER |
Touch screen | Taiwan | WEINVIEW |
Middenrelais | Japan | OMRON |
Borstelmotor | China | QINGHUA |
Waterpomp | China | LINGXIAO |
Gids | Taiwan | HIWIN |
Pneumatische Componenten | Taiwan | AIRTAC |
IG lijn zonder gas online te vullen |
