Productdetails:
|
Naam: | geïsoleerde glasproductielijn | Model: | LJZB3370 |
---|---|---|---|
Garantie: | 1 jaar | Kleur: | De Eis van klanten |
Totale macht: | 3P 380V 50HZ 40KW | ||
Hoog licht: | Automatische Glaswas en het Combineren van Lijn,Hydraulische Glaswas en het Combineren van Lijn,3300*7000 mm-Glaswas en het Combineren van Lijn |

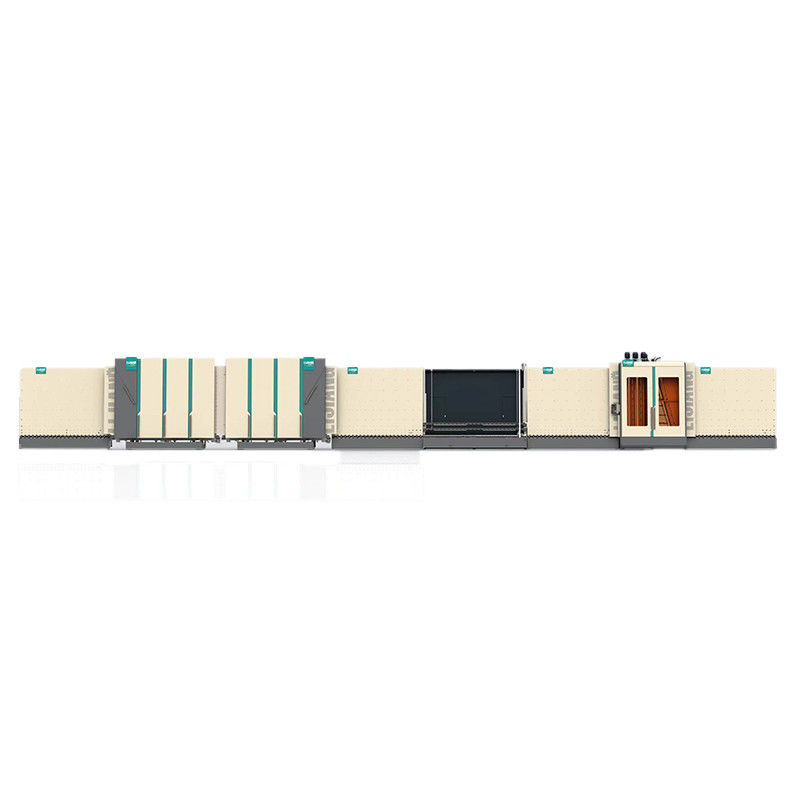

AUTOMATISCHE GLASwas EN HET COMBINEREN VAN LIJN MET HYDRAULISCHE COMMISSIE PERS 3300*7000 MM
De automatische glaswas en het combineren van lijn met hydraulisch paneelpers kunnen dubbele, drievoudige of structurele (stap, voorgevel) isolerende glaseenheden assembleren en drukken.
Model van Standaardlijn: LIZB3370
PRESTATIES:
1.The gehele PLC van Duitsland Siemens van het lijngebruik controlesysteem, van de touch screeninterface, Gemakkelijke en geschikte verrichting.
2.In de eerste sectie u kunnen de sensor zien, kan het de film van glas ontdekken laag-E. (Tegelijkertijd, kan het de dikte van het glas automatisch ook meten) 15-30 mm.
3,3 paren zachte borstels kunnen online en off-line glas wassen laag-E.
4.The de wasmachine keurt roestvrij staal materieel en waterdicht apparaat goed.
5.Water tank met het verwarmen functie.
6.Air verwarmingssysteem
7.Washing snelheidsvertoning op de het scherminterface. De maximum wassnelheid kan 10 meters/min. bereiken.
8.There zijn vele aanpassingspunten op plaatraad .it kunnen de plaat dringende oppervlakte rechtstreeks houden.
Dit is een zeer belangrijk detail. Als het niet na misvorming kan worden aangepast, is het gemakkelijk om het glas te verpletteren.
9.Double het glas, drievoudig glas, gevormd glas is beschikbaar.
Facultatieve functie:
1.Pre-was
2.Air-drijft vervoert
3.Step glas
4.Gas het vullen
Vullend gas vanaf de bodem van de synchrone riem, is het luchtgat altijd tussen het eerste glas en het aluminiumkader, zodat concentratie van het levensonderhoud de hoge gas, eenvormige, snelle snelheid, die luchtbron bewaren.
Toon het proces om online met hoge gasconcentratie te vullen.
In China, is er vele fabriek kan niet het proces tonen bij online het vullen, het slechts opstelling de tijd van het vullen, kan het niet het gaseffect verzekeren.
De details introduceren van LJBZ3370
01 overdrachtsectie
Het mechanisme van de deklaagopsporing, automatische opsporing van off-line film laag-E
De Inhamtransportband is een transportband van de ladingsstreek die wordt ontworpen om glasbladen in de wasmachine te laden. Dank aan de benen van de ladingssteun de grote met maat glazen kan gemakkelijk worden geladen. Met zijn modulaire infrastructuur is onze machine klaar aan uitbreidingen met facultatieve transportbanden voor jumboglaswas.
wasmachine 02
Hoofdeigenschap:
• Gebruikend 6 stukken zachte borstels met 0.1mm zacht haar, kan glas wassen laag-e
• Het nieuwe luchtmes gebruikt aluminiumprofiel (het Mes van de Vogelbekdierlucht), wordt de grootte van de luchtafzet aangepast door de de eendbek van het aluminiumprofiel. Dit kan het aantal regelschroeven verminderen, ervoor zorgen dat elke schroef niet los is, en vermijdt de resonantie van het luchtmes.
• Het luchtmes kan de breedte van het luchtmes volgens de dikte automatisch aanpassen
• De verrichtingsdoos met de vertoning van de wassnelheid, kan wassnelheid (810m) nauwkeurig tonen
• Automatische de temperatuurcontrole van de watertank, water die systeem bijvullen
• Europees knalpotsysteem
• Roestvrij staalmateriaal
Het wordt ontworpen om de glasbladen met hoogte te wassen - de borstels van de kwaliteitswas bij maximumkwaliteit en de glazen met speciaal ontworpen ventilators betrouwbaar te drogen. Met onze glaswasmachine bieden wij u maximumgevoeligheid en kwaliteit voor glaswas aan. Trilling het vrije werken dankzij de zware en robuuste structuur van de staalbouw.
• 03 lossingssectie
• Opslagglas
• inspectie 04 en installatiesectie
De nieuwe structuur van deze sectie wordt veranderd in een gealigneerde straal opheffende structuur (dubbele straal). Het is gemakkelijk om het glas te inspecteren en af te vegen
• 05 overdrachtsectie
• Automatische meting van glasdikte. Het kan volgens daadwerkelijke behoeften worden gebruikt wanneer het werken.
• 06 en vullende sectie die drukken
Hoofdeigenschap:
• Het ultra-lange (2500mm*3500mm) isolerende glas kan worden samengeperst
• Keurt transportband goed om glas over te brengen, gebruikt servomotor om glas te drukken
• De dringende plaat kan voor gemakkelijk onderhoud worden geopend
• Dringende raad met regelbare structuur om langdurige levensduur te waarborgen
• Vul automatisch argongas met significant het verzegelen effect, hogere argoninhoud
• De vastgestelde streken om verschillende grootte van glas met opvolgende te vullen die methode verzegelen vermindert argonverlies
• Kan gaswaarde plaatsen en het proces tonen om gas op het touche screen te vullen
• Snel reagerende sensor voor permanente controle van gas vullend proces
• De gasconcentratie kan bereiken meer dan 90%
• Geen behoefte aan boorgaten op het verbindingsstukkader
• Het standaardgas is Argongas
• 07 lossingssectie
• Opslagglas
• Kan met het verzegelen van machine worden verbonden
Technische gegevens
Max. glasgrootte | 2500mm*4500mm (het Secundaire plaat drukken en hulpuitlopersmechanisme) |
Maximum glasgrootte voor het vullen van gas | 2500mm*3500mm |
Min. glasgrootte | 280mm*450mm |
Glasdikte | 315mm |
Het isoleren glasdikte | 60mm |
De snelheid van de glaswas | 2-10m/min |
De snelheid van de glastransportband | 45m/min |
Wasborstels | 3 paren zachte borstels met 0.1mm haar |
Watervoorziening | Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm |
Luchtlevering | Stroom: 1500L/min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50HZ 40KW |
Afmeting | 23500*3500*3700mm |
Gewicht | 8500kg |
Elektroparameters
NAAM | OORSPRONG | MERK |
PLC | Duitsland | SIEMENS |
Laag voltageelektrisch apparaat | Duitsland | SIEMENS |
Frequentieconvertor | Duitsland | SIEMENS |
Servomotor voor stapglas | Japan | FUJI |
Foto-elektrische schakelaar | Duitsland | ZIEKEN |
Micro- Schakelaar | Taiwan | NEIG |
Knoop en indicatorlicht | Frankrijk | SCHNEIDER |
Touch screen | Taiwan | WEINVIEW |
Middenrelais | Japan | OMRON |
Borstelmotor | China | QINGHUA |
Waterpomp | China | LINGXIAO |
Gids | Taiwan | HIWIN |
Pneumatische Componenten | Taiwan | AIRTAC |
IG lijn zonder gas online te vullen |
NAAM | OORSPRONG | MERK |
Servomotor | Duitsland | SIEMENS |
PLC | Duitsland | SIEMENS |
Laag voltageelektrisch apparaat | Duitsland | SIEMENS |
Frequentieconvertor | Duitsland | SIEMENS |
Overdrachtmotor | Taiwan | LINHAI |
Borstelmotor | Taiwan | LINHAI |
Waterpomp | China | LINGXIAO |
Gids | Taiwan | HIWIN |
Pneumatische Componenten | Taiwan | AIRTAC |
Elektrische maat | China | MIRAN |
Foto-elektrische schakelaar | Duitsland | ZIEKEN |
Micro- Schakelaar | Taiwan | NEIG |
Knoop en indicatorlicht | Frankrijk | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Middenrelais | Japan | OMRON |
IG lijn die met gas online vullen |
