IGU-dehydrerend vullend mahcinegebruik van het voorgevelglas voor het isoleren glasverwerking

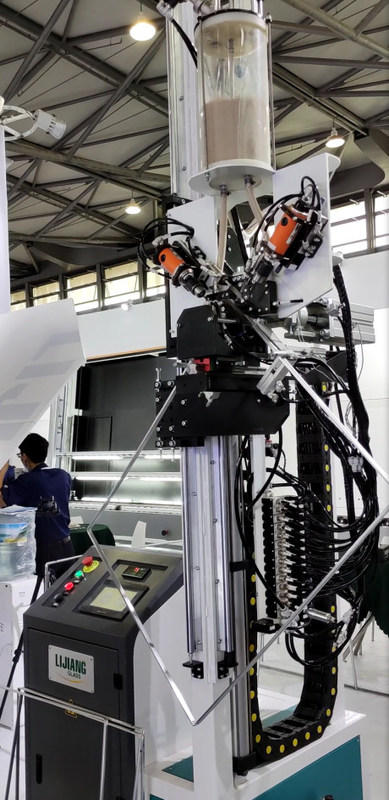

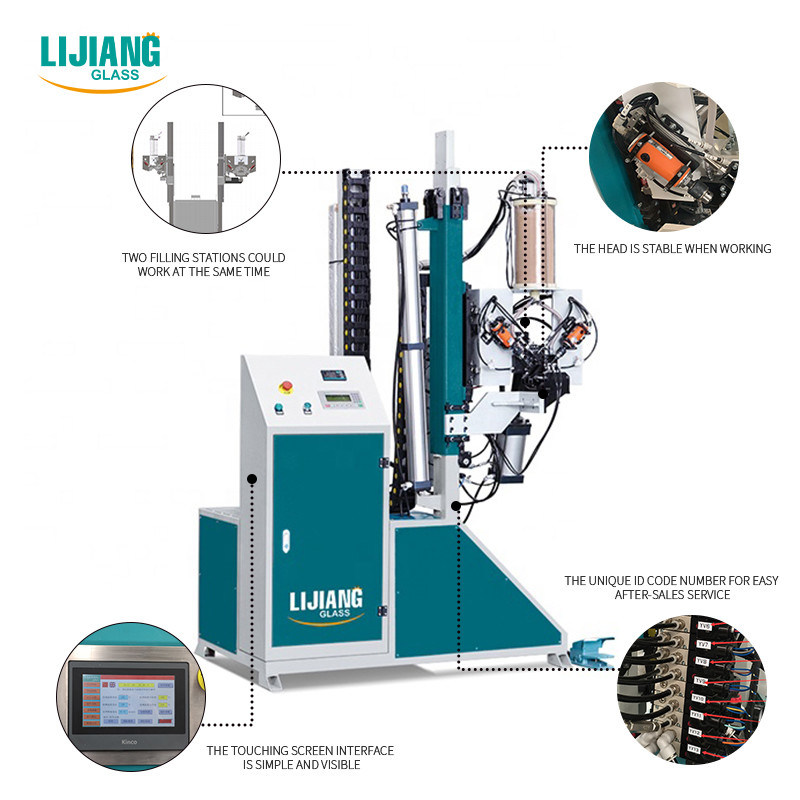

Dehydrerende het Vullen Machine LJGZ 2020

Hoofdeigenschap

• Keur PLC van Siemens controlesysteem goed

• De moleculaire zeef kan 0,5 – 0.9mm zijn

• Touch screeninterface, eenvoudig en zichtbaar

• De machinehoogte kan volgens de grootte van verbindingsstukkader worden aangepast

• Automatisch ladend en vul moleculaire zeef bij

• Dubbele buizen voor het leegmaken om vullende snelheid te verhogen

• De vullende tijd kan worden aangepast

• Automatisch het boren, het vullen en het verzegelen

• De kerndelen zijn ingevoerde merken

• Vul grote deeltjes moleculaire zeef

Technische gegevens

Max. kadergrootte	2000mm*2000mm (2500mm*2500mm)
Min. kadergrootte	300mm*250mm
Aluminiumspecificaties	6A- 27A
Luchtbron	≥0.65MPa
Voeding en machtsconsumptie	AC220V 50Hz 1KW
Moleculaire nodig zeefdiameter	0.5-0.9 mm of 1,0 – 1.5mm
Afmeting	1100mm*1100mm*3600mm

De overdrachtmachine LJSKJ02 van het aluminiumkader

Hoofdeigenschap

• Het vervoer van het verbindingsstukkader

• Het gemakkelijke werken, eenvoudig en flexibel

Technische gegevens

Voeding	380V 50Hz
Totale macht	0.18kw
Afmeting	2520*3012*3000mm

Verticale Isolerende Glas Verzegelende Robot LJTJ2540

Hoofdlijnen:

• Servo het systeemcontrole van Japan Yaskawa, 8 assen, 7 reeksen van servobesturingssysteem, volledige automatische en hoog rendement verzegelende machine

• 4 secties, kunnen opslagglas

• Keur timingsriem, vlotte overdracht en nauwkeurige positie goed

• Automatisch de hoeken van het reparatieglas met schraper en rol

• Automatisch de grootte van het maatregelenglas, lijmdiepte (30mm)

• Elke auto-functie is met handverrichting

• Kan dubbel glas met een laag bedekken

• Vormglas met facultatieve randen, stapglas, drievoudig (Facultatief) glas

• Één reeks van aanjaagpomp controleert twee groepen (Facultatieve) dichtingsproducten

• Kan silicone, polysulfide en silicone structurele dichtingsproducten gebruiken

• Het lijmhoofd is in de voorzijde van de machine, die voor het glas van de deklaagstap gemakkelijk is

• Kan aan het isoleren van de lijn van de glasverwerking worden verbonden

• Met (de Facultatieve) functie van het codeaftasten

Technische gegevens

Max. glasgrootte	2500*4000mm
Min. glasgrootte	400*300mm
Glasdikte	12-56 mm
Het werk snelheid	5-40m/min
Luchtdruk	≥0.6MPa
Samendrukkingsdruk	32MPa
Voltagemacht	380V 15kw
Algemene afmeting	11000*2000*3500mm

Elektroparameters

NAAM	OORSPRONG	MERK
Servomotor	Japan	YASKAWA
Servobestuurder	Japan	YASKAWA
Cpu	Japan	YASKAWA
Laag voltagecomponent	Duitsland	SIEMENS
Leibaan	Taiwan	HIWIN
Omschakelingsvoeding	Taiwan	Mw
Sensorschakelaar	Korea	AUTONICS
Pneumatische component	Japan	SMC
Touch screen	China	GAOSHAN
Servomotor	Japan	YASKAWA
Servobestuurder	Japan	YASKAWA

De automatische Verticale Isolerende Lijn van de Glasverwerking

LJBZ3370

PRESTATIES

• PLC van Duitsland Siemens controlesysteem, touch screeninterface

• Automatische identificatie van met een laag bedekt en glas laag-E

• 3 paren zachte borstels kunnen online en off-line glas wassen laag-E

• De wasmachine keurt SS materieel en waterdicht apparaat goed

• Lucht verwarmingssysteem

• Houdt op het automatische begin van de luchtventilator en plaatsend

• Het systeem van de lawaaivermindering

• Online vertoning van wassnelheid

• Het intelligente intermitterende werk, die energie besparen

• Regelbare dringende raad om de plaat dringende oppervlakte rechtstreeks te houden

• Het automatische Gas indienen kan gaswaarde plaatsen en het proces tonen om online met hoge gasconcentratie te vullen

• Verbindingswijze van luchtvaartstop

• Van toepassing op opbrengs drievoudig LG/het gevormde glas van IG /step

De details introduceren van LJBZ3370

• 01 overdrachtsectie

Het mechanisme van de deklaagopsporing, automatische opsporing van off-line film laag-E

• wasmachine 02

Hoofdeigenschap:

• Gebruikend 6 stukken zachte borstels met 0.1mm zacht haar, kan glas wassen laag-e

• Het nieuwe luchtmes gebruikt aluminiumprofiel (het Mes van de Vogelbekdierlucht), wordt de grootte van de luchtafzet aangepast door de de eendbek van het aluminiumprofiel. Dit kan het aantal regelschroeven verminderen, ervoor zorgen dat elke schroef niet los is, en vermijdt de resonantie van het luchtmes.

• Het luchtmes kan de breedte van het luchtmes volgens de dikte automatisch aanpassen

• De verrichtingsdoos met de vertoning van de wassnelheid, kan wassnelheid (810m) nauwkeurig tonen

• Automatische de temperatuurcontrole van de watertank, water die systeem bijvullen

• Europees knalpotsysteem

• Roestvrij staalmateriaal

• 03 lossingssectie

• Opslagglas

• inspectie 04 en installatiesectie

De nieuwe structuur van deze sectie wordt veranderd in een gealigneerde straal opheffende structuur (dubbele straal). Het is gemakkelijk om het glas te inspecteren en af te vegen

• 05 overdrachtsectie

• Automatische meting van glasdikte. Het kan volgens daadwerkelijke behoeften worden gebruikt wanneer het werken.

• 06 en vullende sectie die drukken

Hoofdeigenschap:

• Het ultra-lange (3300mm*7000mm) isolerende glas kan worden samengeperst

• Keurt transportband goed om glas over te brengen, gebruikt servomotor om glas te drukken

• De dringende plaat kan voor gemakkelijk onderhoud worden geopend

• Dringende raad met regelbare structuur om langdurige levensduur te waarborgen

• Vul automatisch argongas met significant het verzegelen effect, hogere argoninhoud

• De vastgestelde streken om verschillende grootte van glas met opvolgende te vullen die methode verzegelen vermindert argonverlies

• Kan gaswaarde plaatsen en het proces tonen om gas op het touche screen te vullen

• Snel reagerende sensor voor permanente controle van gas vullend proces

• De gasconcentratie kan bereiken meer dan 90%

• Geen behoefte aan boorgaten op het verbindingsstukkader

• Het standaardgas is Argongas

• 07 lossingssectie

• Opslagglas

• Kan met het verzegelen van machine worden verbonden

Technische gegevens

Max. glasgrootte	3300mm*7000mm
Maximum glasgrootte voor het vullen van gas	3300mm*7000mm
Min. glasgrootte	280mm*450mm
Glasdikte	330mm
Het isoleren glasdikte	80mm
De snelheid van de glaswas	2-10m/min
De snelheid van de glastransportband	45m/min
Wasborstels	3 paren zachte borstels met 0.1mm haar
Watervoorziening	Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm
Luchtlevering	Stroom: 1500L/min
Luchtdruk	≥0.8MPa
Totale macht	3P 380V 50HZ 40KW
Afmeting	47200*3500*4500mm
Gewicht	8500kg

Elektroparameters

NAAM	OORSPRONG	MERK
PLC	Duitsland	SIEMENS
Laag voltageelektrisch apparaat	Duitsland	SIEMENS
Frequentieconvertor	Duitsland	SIEMENS
Servomotor voor stapglas	Japan	FUJI
Foto-elektrische schakelaar	Duitsland	ZIEKEN
Micro- Schakelaar	Taiwan	NEIG
Knoop en indicatorlicht	Frankrijk	SCHNEIDER
Touch screen	Taiwan	WEINVIEW
Middenrelais	Japan	OMRON
Borstelmotor	China	QINGHUA
Waterpomp	China	LINGXIAO
Gids	Taiwan	HIWIN
Pneumatische Componenten	Taiwan	AIRTAC
IG lijn zonder gas online te vullen

NAAM	OORSPRONG	MERK
Servomotor	Duitsland	SIEMENS
PLC	Duitsland	SIEMENS
Laag voltageelektrisch apparaat	Duitsland	SIEMENS
Frequentieconvertor	Duitsland	SIEMENS
Overdrachtmotor	Taiwan	LINHAI
Borstelmotor	Taiwan	LINHAI
Waterpomp	China	LINGXIAO
Gids	Taiwan	HIWIN
Pneumatische Componenten	Taiwan	AIRTAC
Elektrische maat	China	MIRAN
Foto-elektrische schakelaar	Duitsland	ZIEKEN
Micro- Schakelaar	Taiwan	NEIG
Knoop en indicatorlicht	Frankrijk	SCHNEIDER
touch screen	Taiwan	WEINVIEW
Middenrelais	Japan	OMRON
IG lijn die met gas online vullen

Verticale Isolerende Glas Verzegelende Robot LJTJ2540

Toepassing

l keurt 8 servomotoren goed

l keurt de servobesturingssysteem van Japan met stabiele prestaties goed

l meet glasgrootte, automatisch lijmdiepte en lijmsnelheid met lineaire aanpassing

l keurt timingsriem vlot te houden goed vervoert met nauwkeurige positie

l de Reserveonderdelen worden geproduceerd met hoge normalisatie en de hoge precisie, verzekert de machine met werken het op lange termijn kan worden gebruikt

l de glashoeken zonder luchtbellen, vlotte oppervlakte, geen behoefte aan volledig zijn

l Volledige automatische en hoog rendementmachine

l Nieuw schraperontwerp, vooral voor het maken van trein IG met zeer zelfs kanten en hoeken, zonder enige bellen.

l herstelt automatisch glashoeken met mooie oppervlakte

Vlot l vervoert zonder kras en verontreiniging

de lSingle-functiedelen zijn uitgerust met handfuncties, gemakkelijke aanpassing

Ø achterlijmapparaat

Wanneer de druk die, meer Lijm B terug automatisch zal stromen stijgen, besparend materialen.

• Dyad Lichaamsapparaat

Het dyad lichaamsapparaat heeft twee functies. Linker wordt gebruikt voor het filtreren van onzuiverheden en vochtigheid wanneer het vullen van gas in, dan het recht men de rol van smering speelt.

Technische gegevens

Max.glass grootte	2500mm*4000mm
Min.glass grootte	280mm*400mm
Glasdikte	1256mm
Het werk snelheid	5-40m/min
Luchtdruk	0.6-0.8MPa
Samendrukkingsdruk	<350kg>
Vliegtuighoek	6° - 9°
Maximum glasgewicht	400kg
Voltage	380V 50Hz 3P

Belangrijkste onderdelenlijst

Naam	Merk
Schakelaar	SIEMENS
Servomotor	Japan YASKAWA
I/O model	Japan MSYSTEM
Component met geringer voltage	Siemens
Cpu	Japan YASKAWA
Frequentieconvertor	Japan OMRON
Omschakelingsvoeding	Taiwan mw
Pneumatische component	Japan SMC
PLC	Siemens
Leibaan	Siemens
