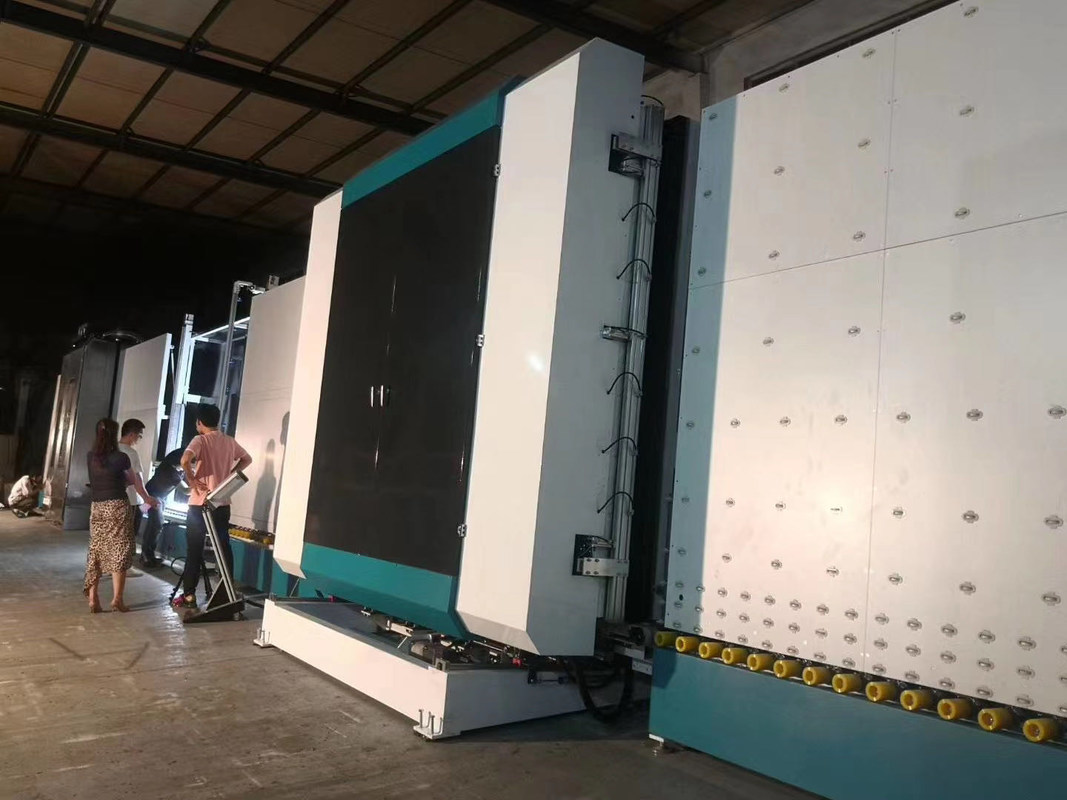

De dubbele Verglazing isoleerde Jumbogrootte 3300 van de Glasproductielijn * 7000mm voor het Isoleren van Glas

Dubbele Verglazing het Isoleren Jumbogrootte 3300*7000mm van de Glasproductielijn voor het Isoleren glasverwerking

Hoofdeigenschap van de Verwerkingslijn van het Dubbele Verglazings Isolerende glas

●Duits PLC van Siemens controlesysteem, touch screeninterface

●Automatische identificatie van met een laag bedekt glas laag-E

●3 paren zachte borstels kunnen online en off-line glas schoonmaken laag-E

●De wasmachine gebruikt SS materieel en waterdicht apparaat

●Regelbare persraad om de gedrukte oppervlakte van de rechte plaat te houden

●De verbindingswijze van de luchtvaartstop

●Watertank met automatisch temperatuurcontrole en van de waterwas systeem

●Lucht verwarmingssysteem

●Houdt op het automatische begin van de luchtventilator en plaatsend

●Het systeem van de lawaaivermindering

●Van toepassing op de vervaardiging van drievoudige IG en gevormde IG

●Online vertoning van wassnelheid

●Het intelligente intermitterende werk, energie - besparing

Opties van Automatische Jumbo vullende isolerende het glaslijn van het grootte dubbele gas

1.Pre-was

2.Automatically het nauwkeurige plaatsen voor 3 of 4 zijstap IG

3.Automatic gas het vullen kan gaswaarde plaatsen en de verwerking tonen van het vullen online met hoge gasconcentratie

1. Wat is de IG-lijn?

Het IG-lijntype vult niet met argon, maar vult met argongas. Er zijn ook twee speciale IG-lijnen, een lucht die IG-lijn en een ultrasnelle IG-lijn drijven (het schoonmaken van en het samenpersen van de twee IG-eenheden).

De IG-lijn wordt opgeroepen een dubbele verglazingslijn en omvat een een glaswasmachine, installatie van het verbindingsstukkader, en een glaspers. Er zijn typisch 2000 * 2500, 2500 * 3500, 2500 * 4000, 2500 * 4500, en 3300 * 7000 IG-lijnen.

2. Wat doet ons bedrijf?

LIJIANG die het GLAS is een fabrikant in Jinan, China sinds 2012 wordt gevestigd. Wij vervaardigen over de hele wereld testmachines met de naverkoopdienst zoals IG-lijn, de robot van de dubbele verglazingsverbinding, verbindingsstuk buigende machine, butyl extruder drogere het vullen machine.

3. Hoe te om de naverkoopdienst te verlenen?

Er zijn twee Indische lokale ingenieurs in India en de markten rond India dat u kan op tijd dienen.

In de Zuidamerikaanse markt, is er één ingenieur die de dienst verleent.

Voor andere markten, hebben wij een team van ingenieurs met 10-20 jaar van ervaring, die naar de fabrieken van buitenlandse klanten gaat, machines installeert, arbeiders, opleidt en de naverkoopdienst op tijd verleent.

Sinds het virus wereldwijd, zijn onze ingenieurs beperkt tot vele landen in de wereld. Daarom bieden wij de online installatiediensten en het opleidingswerk met Wechat, Whatsapp, en meer aan. Zodra de wereld beter past, zullen onze ingenieurs onze machines gaan opnieuw controleren.

4. Hoe te om productielijn te verpakken?

Één reeks van IG-lijn vergt normaal twee containers wanneer het verschepen aan derde land, 2 stukken 40HQ-containers.

Details van Automatische Isolerende glasproductielijn:

• De verticale Isolerende glasproductielijn heeft 7 secties:

01 overdrachtsectie;

wasmachine 02;

03 lossingssectie;

inspectie 04 en installatiesectie;

05 overdrachtsectie;

06 en vullende sectie die drukken;

07 lossingssectie.

• 01 overdrachtsectie

Het mechanisme van de deklaagopsporing, automatische opsporing van off-line film laag-E

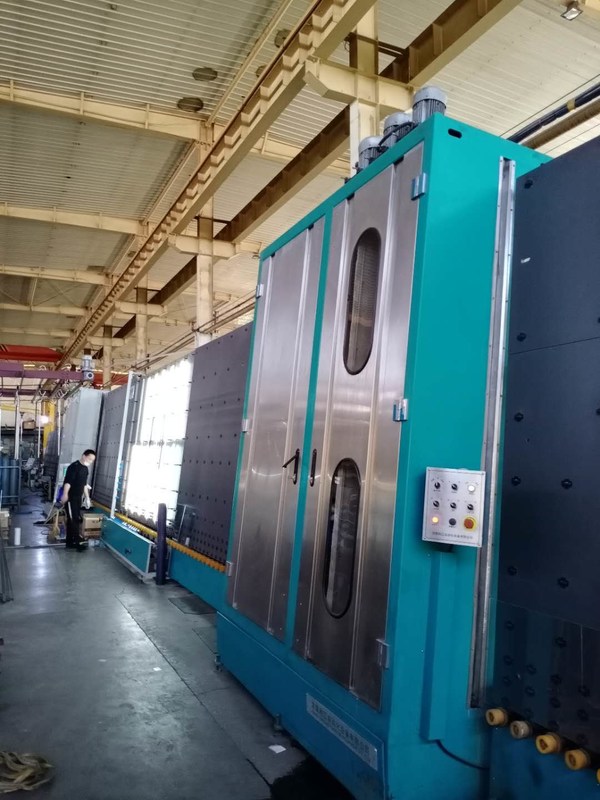

• wasmachine 02

Hoofdeigenschap:

• U kunt glas laag-e met 6 zachte borstels van 0.1mm zacht haar wassen

• Het nieuwe luchtmes gebruikt een aluminiumprofiel (Duckville-Luchtmes) en de grootte van de luchtafzet wordt aangepast door de de eendbek van het aluminiumprofiel. Dit vermindert het aantal regelschroeven, verhindert elke schroef los te maken, en vermijdt de resonantie van het luchtmes.

• Het luchtmes kan de breedte van het luchtmes volgens de dikte automatisch aanpassen.

• De verrichtingsdoos met de schoonmakende snelheidsvertoning kan de het schoonmaken snelheid (810m) nauwkeurig tonen.

• Automatische de temperatuurcontrole van de watertank, watervoorzieningssysteem

• Europees knalpotsysteem

• Roestvrij staalmateriaal

• 03 lossingssectie

• Opslagglas

• inspectie 04 en installatiesectie

De nieuwe structuur van deze sectie wordt veranderd in een gealigneerde straal opheffende structuur (dubbele straal). Het is gemakkelijk om het glas te inspecteren en af te vegen.

• 05 overdrachtsectie

• Automatische meting van glasdikte. Het kan volgens daadwerkelijke behoeften worden gebruikt wanneer het werken.

• 06 en vullende sectie die drukken

Hoofdeigenschap:

• Het ultra-lange glas kan tweemaal worden samengeperst door

• Keurt transportband goed om glas over te brengen, gebruiken servomotor om glas te drukken

• De dringende plaat kan voor gemakkelijk onderhoud worden geopend

• Dringende raad met regelbare structuur om langdurige levensduur te waarborgen

• 07 lossingssectie

• Opslagglas

• Kan met het verzegelen van machine worden verbonden

Parameter van Verticale Automatische Isolerende Glasproductielijn

Eenheid		LJBZ3370
Voltage		380V50Hz3P
Totale macht	KW	54.5
Wassnelheid	m/min	2-10
Maximum het werk snelheid	m/min	45
Minimumglasgrootte	mm	450*280
De grootte van het Maxmumglas	mm	3300*7000 3000*3000 (Dubbele pers)
Vlakglasdikte	mm	3-30
Wasborstels	Stukken	6
Maximumdikte van het isoleren van glas	mm	80
Totaal gasverbruik	L/min.	1500
De hoogte van het transportbandbroodje	mm	520
Afmeting (L*W*H)	mm	47200*3500*4500

Elektroparameters

NAAM	OORSPRONG	MERK
PLC	Duitsland	SIEMENS
Laag voltageelektrisch apparaat	Duitsland	SIEMENS
Frequentieconvertor	Duitsland	SIEMENS
Servomotor voor stapglas	Japan	FUJI
Foto-elektrische schakelaar	Duitsland	ZIEKEN
Micro- Schakelaar	Taiwan	NEIG
Knoop en indicatorlicht	Frankrijk	SCHNEIDER
Touch screen	Taiwan	WEINVIEW
Middenrelais	Japan	OMRON
Borstelmotor	China	QINGHUA
Waterpomp	China	LINGXIAO
Gids	Taiwan	HIWIN
Pneumatische Componenten	Taiwan	AIRTAC

Beelden van automatische isolerende glasproductielijn

Verwante Productie van LIJIANG-GLAS

Automatische Butyl Machine met Materiaal van de de Smeltings Butyl Extruder van Ce het Hete voor het isoleren verwerking

De Extrudermachine van Aotomaticbulyl met hoge quolity

Toepassing

PLC controlesysteem, touch screeninterface

Past automatisch de hoeveelheid lijm volgens verschillende snelheden aan

De breedte van de aluminiumbar kan automatisch worden geïdentificeerd en zelfklevend nuzzle kan dienovereenkomstig worden aangepast.

Het hydraulische systeem gebruikt Duitse componenten om ervoor te zorgen dat de kleefstof eenvormig en volledig is

Hoge snelheid die, verbetering van het werkefficiency voorverwarmen

Met het voorverwarmen van functie

De uitlaat en de opblaasbare eigenschappen verbeteren deklaagkwaliteit en verminderen zelfklevende leveringstijd

Snelle deklaagsnelheid, tot 47m/min

Het drukken van druk: 10-18MPa

Temperatuur: 110-140 ℃

De breedte van het aluminiumverbindingsstuk: 6A-27A

Snelheid: 547m/min

Butyl cilinderdiameter: 200mm

Luchtlevering: 0.4㎡/min

Pneumatische druk: > 0.6Mpa

Totale macht: 380V, 5.7KW, 50HZ

Afmetingen: 2800 * 700 * 900mm

Gewicht: 650kg

Technologie-parameters van de Automatische hete Machine van de smeltingsextruder

Samendrukkingsdruk	10-18MPa
Temperatuur	110~140℃
Lijmdikte	0.30.5mm
Lijmbreedte	3.5mm
De breedte van het aluminiumverbindingsstuk	5.526.5mm
Snelheid	0-47m/min
Diameter van butyl cilinder	200mm
Luchtlevering	0.4m ³ /min
Luchtdruk	≥0.6MPa
Totale macht	380V, 5.7KW, 50HZ
Afmeting	2800×700×900mm (L×W×H)
gewicht	750kg

Materiaaldetails van de Automatische Butyl machine van het Extruder Isolerende Glas

De delen van Duitsland Siemens

Butyl extrudermachine keurt Duitse PLC van merksiemens, stabiele prestaties goed.

KINCO-Touch screen

Het gebruik toubh onderzoekt verrichting, eenvoudige proef, Duidelijke interface, Eenvoudige verrichting, Slim touch screen, Bijgewerkte programmering.

Duitsland HEEFT Klep

Machine van de hoge snelheids keurt butyl extruder de klep van Harvey van Duitsland, stabielere prestaties goed.

Alarmsysteem

Keur automatisch alarmsysteem goed, eraan herinnerend toevoegend butyl.

Lijmcilinder

De rubbercilinder keurt goed uittrekt structuur, die voor veranderende butyl geschikt is.

De Cilinder van Duitsland Maximator

Het super het laden systeem keurt beroemde pneumatische en hydraulische cilinder goed, controleert de druk sterk van afzetolie.

Pas automatisch de lijm putput volgens de snelheidsverandering aan

De hoogteaanpassing van straal is geschikt, efficiënt om provlem van witte lijn op te lossen

Ander product van LIJIANG-GLAS

Verbindingsstuk Buigende Machine met Aluminiumbars en Warme Bars

Toepassing

De automatische verbindingsstuk buigende machine met aluminiumbar en wormbar kan diverse convexe veelhoekige aluminiumkaders met één aluminium maken. De automatische verbindingsstuk buigende machine met aluminiumbar en wormbar kan diverse convexe veelhoekige aluminiumkaders met één aluminium maken. De buigende machines kunnen worden gebruikt om aluminiumstaven, roestvrij staalstaven, wormbars te buigen, thermex, enz. De buigende machine omvat ook drukkoorden, druketiketten, boorgaten, USB, machinehanden om grote kaders te steunen.

Materiaaldetails

• Keur PLC van Siemens controlesysteem, touch screeninterface goed
• De servobesturingssysteem van Japan FUJI CNC

• Vier opslageenheden van de verbindingsstukgrootte
• De aluminiumverbindingsstukken zijn beschikbaar in verschillende grootte en grootte

• Snijd en voed automatisch aluminiumverbindingsstukken
• Kromming gestalte gegeven verbindingsstukkaders onophoudelijk
• Vermijd automatisch de verbindende hoek terwijl het buigen en het snijden

• Het speciale apparaat van de machinehand wordt gebruikt om groot verbindingsstukkader te buigen

• De op zwaar werk berekende schakelaars is gemak en veiligheid voor installatie en het zuiveren

• De Magnetische klep van Taiwan Airtac; Duits PLC van Siemens controlesysteem; De servobesturingssysteem van Japan Fuji.

• De vervangstukken van al machine hebben identiteitskaart-codes.

• Nauwkeurig buigend effect, hoekfout minder dan 0.1mm.

Belangrijke Technologie

• (Facultatieve) de codefunctie van de verbindingsstukdruk

• Het automatische vullende (Facultatieve) gat van het boorgas

• (Facultatieve) de stickerfunctie van het druketiket

• USB-de inputfunctie, las (direct Facultatief) formaatdossier enz. uitblink

• Verbind met ERP (Facultatief) systeem

• Kan aluminiumverbindingsstuk, Technoform, Alupro, Thermix, warm verbindingsstuk (Swisspacer) en (Facultatief) etc. buigen roestvrij staal.

• Wij hebben het speciale zachte systeem dat 120mm kon vermijden om afval te verminderen. Bijvoorbeeld, als de lengte van de hoekplaat 60mm is, wanneer het programma de rechte hoek berekent, is er een hoekplaat. Wanneer u begint om het rechthoekige kader te buigen, hebt u ten eerste vervoer 120mm nodig, dan gesneden 120mm, en dan stap op het pedaal om kader te buigen, zodat zult u 120mm verspillen.

Technische gegevens

Max.bending grootte	2000mm*2000mm (2500mm*2500mm)
Min.bending grootte	250mm*200mm
De breedte van het aluminiumverbindingsstuk	5.527mm
Dimensionale fout	±0.5mm
Hoekfout	±1º
Verwerkingssnelheid	≤26s
Luchtlevering	≥0.65MPa
Totale macht	AC220/380V 50Hz 2.5KW
Afmeting	10500mm*2200mm*2600mm

Elektroparameters

NAAM	MERK	NAAM	MERK
PLC	DUITSE SIEMENS	Drietal	Taiwan AIRTAC
Laag voltageelektrisch materieel	DUITSE SIEMENS	Cilinder	Taiwan AIRTAC
Servomotor	JAPAN FUJI	Solenoïdeklep	Taiwan AIRTAC
Servobestuurder	JAPAN FUJI	Schakelaarmacht	Taiwan NEIGT
Relais	JAPAN OMRON	TOUCH SCREEN	Taiwan WEINVIEW
Sensor	KOREA AUTONICS	GIDS	Taiwan TBI

Verticale Auto de Industrievlakglas Was en het Schoonmaken Machine

1. Overzicht van Auto het Verticale Glaswas en drogen Machine
De wasmachines van het de automobielindustrievlakglas worden gebruikt voor glas het schoonmaken om dubbele verglazing te verwerken. De automatische verticale wasmachine en de wasmachine kunnen de volgende functies uitvoeren: voorafgaande reiniging, het schoonmaken en het drogen van vlak en glas laag-e. In productie. De glaswasmachines hebben de voordelen van kleine voetafdruk, hoog rendement, hoge prestaties en geschikt onderhoud.

2.Advantage van glas washiing machine• U kunt glas laag-e met 3 paren zachte borstels van 0.1mm zacht haar wassen
• (Facultatieve) voorafgaande reiniging
• Het luchtmes kan de breedte van het luchtmes volgens de dikte automatisch aanpassen.
• Het nieuwe luchtmes gebruikt een aluminiumprofiel (Duckville-Luchtmes) en de grootte van de luchtafzet wordt aangepast door de de eendbek van het aluminiumprofiel. Dit vermindert het aantal regelschroeven, verhindert elke schroef los te maken, en vermijdt de resonantie van het luchtmes.
• Europees knalpotsysteem
• De verrichtingsdoos met het schoonmaken van snelheidsvertoning kan de het schoonmaken snelheid (810m) nauwkeurig tonen. • Automatische de temperatuurcontrole van de watertank, watervoorzieningssysteem
• Roestvrij staalmateriaal
3. Hoofdlijnen van verticale glaswasmachine

• De automatische verticale schoonmakende machine keurt de controlesysteem goed van Siemens, dat de het schoonmaken snelheid kan vrij aanpassen van het schoonmaken van machine.

•

• De verticale Automatische wasmachine kan online en off-line glas wassen laag-e, erkent automatisch film laag-E
•
• Verticale Automatische wasmachine die 6 stukken zachte borstels gebruiken

•

• De voorafgaande reinigingssectie keurt stepless de snelheidsregelgeving goed van de frequentieomzetting, en het glas kan regelmatig bij de juiste snelheid lopen.
• Worden de automatische de temperatuurcontrole van de watertank, het water systeem het Schoonmaken bijvullen en de watertanks die gemaakt van roestvrij staal en corrosiebestendige materialen, en de overdrachtrollen zijn zure en alkali bestand rubberrollen, die automatisch volgens de glasdikte worden aangepast.

• 304 roestvrij staalmaterialen
• Automatische verticale wasmachine die intelligente intermitterende energy-saving werkmethoden gebruiken
• De automatische verticale wasmachine keurt Europees knalpotsysteem goed
• Het luchtmes kan de breedte van het luchtmes volgens de dikte automatisch aanpassen
• De automatische verticale wasmachine keurt veranderlijke frequentieventilator, energie efficiënt, goed het schoonmaken effect goed
• Het hiërarchische systeem van de typewas

4. Technologie-Parameters van Verticaal Glas schoonmakende en Drogende Machine

Voeding	Voltage (V)	380
	Frequentie (Herz)	50
Hoofdmacht	kW	≈35
Wassnelheid	m/min	1~7
Maximum hoge snelheid	m/min	10
Min glasgrootte	mm	450×280
Maximum glasgrootte	mm	2500×4000
Glasdikte	mm	3~15
Rolhoogte	mm	500±20
Totaal gewicht	kg	≈3500

5. Detail van AutomaticGlass-Wasmachine

Inleiding van LIJIANG-GLAS

2230 IG de Automatische Machine van de het Glasverwerking van de Lijn Dubbele Verglazing

TOEPASSING

De de verwerkingslijn van het dubbele verglazingsglas (met gas die vullen) bestaat uit vier secties, overdrachtsectie, wassende sectie, inspectiesectie en dringende sectie (totaal 7 delen). Het gebruikt geavanceerde technologie om en verscheidenheid DGU automatisch, zoals dubbel glas, drievoudig glas, glas laag-E, gevormd glas en gestapt glas van uitstekende kwaliteit te maken. Wat meer, een nieuwe IG-lijn was die twee stukken van dubbel glas kan tegelijkertijd vullen.

Model	Min grootte	Maximum grootte	Glas laag-e	Stapglas	Drievoudig glas	Het vullen van gas (G)
LJBZ1825	300*500	1800*2500	√	√	√	√
LJBZ2025	300*500	2000*2500	√	√	√	√
LJBZ2230	300*500	2200*3000	√	√	√	√
LJBZ2530	300*500	2500*3500	√	√	√	√

Het glas laag-e/het Stapglas/Drievoudig glas/het Gestalte gegeven glas/de Vullende gasfuncties zijn facultatief. En de grootte van de lijn van LJBZ2535G IG met het vullen van gas kan gas in het maximum glas van 2500*3200mm, niet 2500*3500mm vullen.

Parameter Datas

1. Productienaam: De isolerende lijn van de glasverwerking met perspaneel en het vullen gas

2. Model: LJBZ2535G

3. Oorsprongsplaats: JINAN, CHINA

4. Glasdikte: 3 - 15mm

5. Het isoleren glasdikte: 60mm

6. De snelheid van de glaswas: 2 - 10m/min

7. De snelheid van de glastransportband: 48m/min

8. Wasborstels: 3 paren zachte borstels

9. Materialen van wasmachine: Roestvrij staal

10. Functie: Makend DGU/Step-tot het glas van de glasvorm Drievoudig glas het Vullen argongas

11. Maximum glasgrootte: 2500*3500mm

12. Maximum glasgrootte voor het vullen van gas: 2500*3200mm

13. Garantie: 12 maanden

14. Kleur: Het blauw (Helder wit), vele kleuren kan zijn customerized

15. Lengte: 23.5m

16. Richting: Recht op linkerzijde

17. Gevormd glas: Één kant moet recht zijn

18. Min glasgrootte: 450*280mm

19. Hoogte (aan de grond te zetten Rollen): 520mm

20. Stapglas: Het kleine glas is buiten binnen of

HOOFDLIJNEN

• Het de controlesysteem van SIEMENS en OMRON-, houdt stabiele prestaties
• PLC controlesysteem, touch screeninterface
• Servobesturingssysteem, modulaire functie, superpositionfunctie
• Twee stukken van IGU kunnen met argongas in één (Facultatieve) worden gemaakt en worden gevuld keer
• Min & Maximum glasgrootte kan facultatief zijn
• Automatisch ontdek glas laag-e

• Het luchtmes kan de breedte van het luchtmes volgens glasdikte automatisch aanpassen
• Het hiërarchische systeem van de typewas met enig luchtmes
• Automatische de temperatuurcontrole van de watertank, water die systeem bijvullen
• Europees knalpotsysteem & roestvrij staalmateriaal
• Ultra-lange IGU kan in de tweede keer worden samengeperst
• De machine keurt servotorsiecompressie goed
• De drukplaat met regelbare vlak en geen misvorming, kan langdurige, high-precision lijst waarborgen
• Uitgerust met een precies regelbaar voordrukcilindermechanisme
• Het systeem kan fouteninformatie diagnostiseren
• De persplaat kan voor 400mm breedte voor gemakkelijk onderhoud worden geopend
• Van toepassing op opbrengst gestapte IG, drievoudige IG en gevormde IG
• Automatisch het vullen argongas binnen de plaat met hoge, synchrone samenpersende glazen, om het tarief van het gasbehoud te maximaliseren
• Toen het vullen van gevormde IG, vereiste de opblaasbare voorpartij van de rechthoekige grootte 450mm (lengte), 280mm (hoogte)
• Het standaard het vullen gas is argongas
•
