Productdetails:
|
Machinenaam: | Automatische isolatieglasrobotmachine | het gebruiken: | Het met een laag bedekken van verglaasd glas |
---|---|---|---|
Maximale glasgrootte:: | 2500*4000 | Glasdikte: | 56 mm-60mm |
IG type: | Dubbel/drievoudig/de verglazingsglas van de 4 kantenstap | Controle: | PLC en servomotor |
Het gebruiken van lijm: | Silicone/Polysulfide/polyurethaan | Garantie: | 1 jaar |
Hoog licht: | De geïsoleerde Verzegelende Machine van de Glaslijm,De verticale Verzegelende Machine van de Glaslijm,Verticale de Extrudermachine van het Glassilicone |

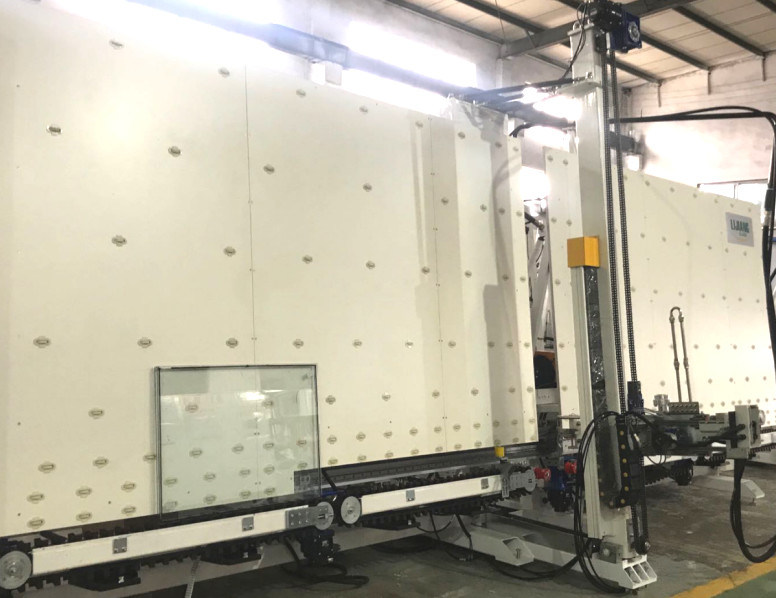

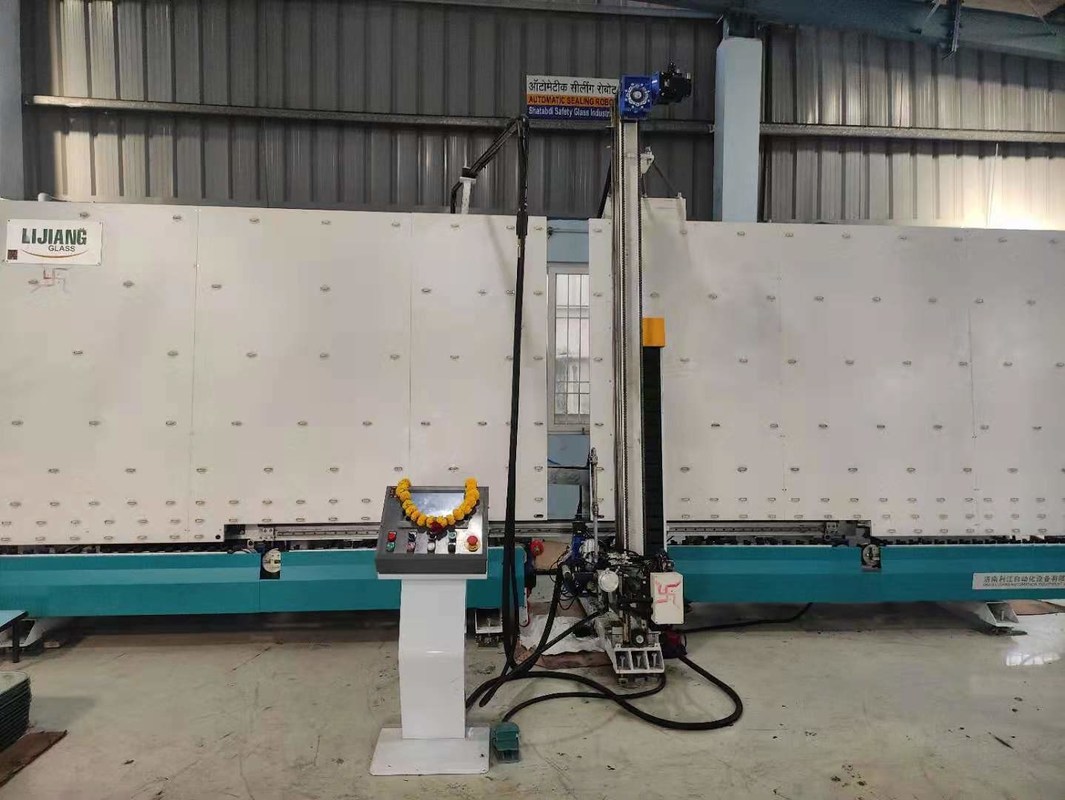

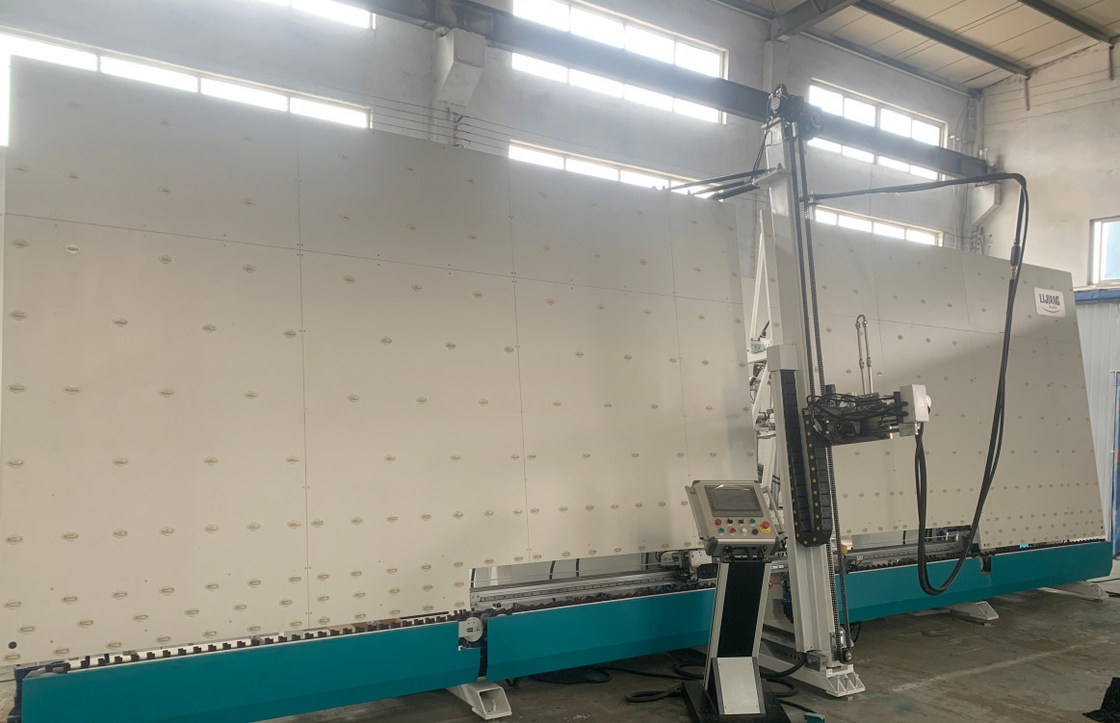

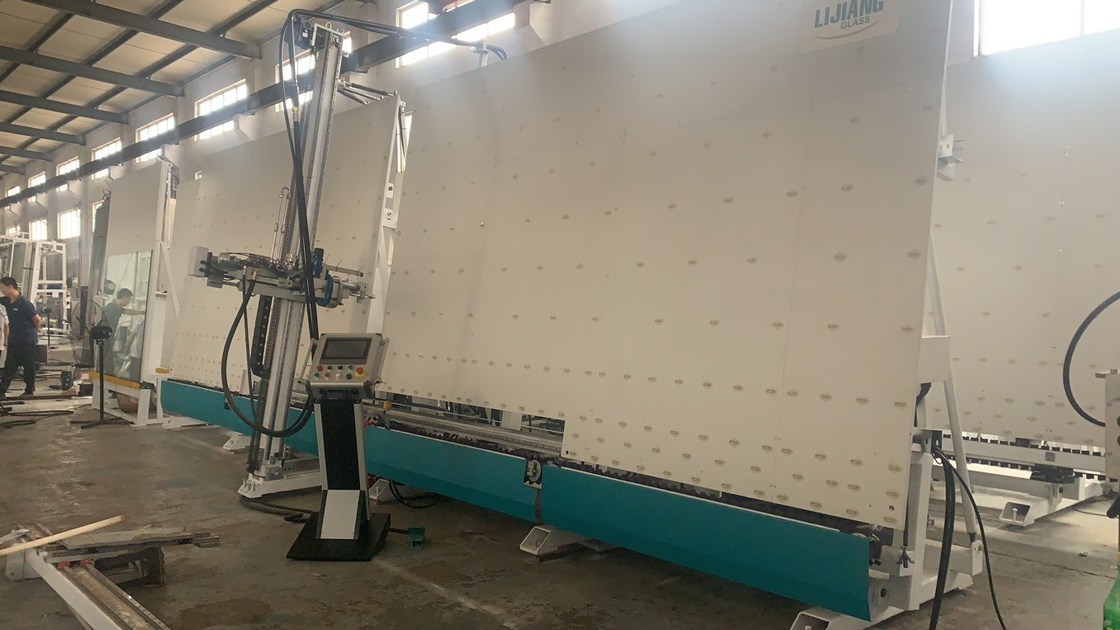

LJJ2535 isolerende Glas Verzegelende robot
Toepassing
LJTJ2535 is de recentste automatische verticale isolerende glas verzegelende robot. Het wordt gebruikt om dubbel verglaasd glas door het mengen van de a-component en B-component samen volgens een bepaald percentage met een laag te bedekken. Van toepassing geweest op gestalte gegeven en gestapte dubbel/drievoud/(Facultatieve) glazen met stabiele prestaties en gemakkelijke verrichting.
Het mechanische hoofd wordt geplaatst vooraan
Bereik de echte verbinding met IG-lijn wanneer het doen van gestapt glas.
Opslagfunctie
Het kan drie stukken opslaan van het isoleren van glazen op de drie riemen (minder dan 1.8m.), plaatst het behoefte 2 meer servomotoren, controlesystemen.
Acht Servos
De robot gebruikt acht YASKAWA-servos, vier van hen de delen van de controletransmissie, in nog eens vier servos, controleren zij uitloper, die drijvend en door:sturen & het achterwaartse beweging en roteren opheffen.
Enig Lijmsysteem
Uitgerust met enige a-component en enige B-component.
Dubbele Lijmsystemen (optie)
Uitgerust met twee reeksen a-componenten en twee reeksen B-componenten, die voor twee soorten dichtingsproducten, zoals siliconerubber, polysulfide rubber en silicone structurele kleefstof kunnen worden gebruikt.
Dubbel Gevormd/gestapte /triple (Facultatieve) glasfunctie
Met de ontwikkeling van het bijwerken van technologie, kan de verzegelende robot acht gevormde glazen volgens de glasmarkt met een laag bedekken. (maar het is facultatieve functie, vóór orde zou deze functie fabrikant moeten bevestigen)
Elektrische evenredige klep: de rubberpijp paste het glashiaat is meer perfect en stabiel.
Pomp A &Pump B
Gebruik Taiwan-Airtac
De de glasrand en hoek zijn volledig zonder luchtbellen, vlotte oppervlakte, geen behoefte om de hoek te knippen
Synchrone riemtransmissie
om het glas regelmatig wordt overgebracht te maken met het nauwkeurige plaatsen
De klep van de elektrische en samengeperste luchtschakelaar: Verzeker elektro automatische schakelaar, stabiele prestaties en eenvormige deklaag.
n Technische gegevens
Max.glass grootte | LJTJ2025 | 2000*2500mm |
LJTJ2535 | 2500*4500mm | |
Min.glass grootte | LJTJ2025 | 170*400mm |
LJTJ2535 | 300*400mm | |
Glasdikte | 1256mm | |
Het werk snelheid | 5-40m/min | |
Luchtdruk | 0.6-0.8MPa | |
Samendrukkingsdruk | <350kg> | |
Vliegtuighoek | 6° - 9° | |
Maximum glasgewicht | 400kg | |
Voltagemacht | 380V 12kw | |
Algemene afmeting | 8700mm*2000mm*3500mm |
Naam | Merk |
Servomotor | Japan YASKAWA |
I/O model | Japan MSYSTEM |
Component met geringer voltage | Duitsland Siemens |
Cpu | Japan YASKAWA |
Omschakelingsvoeding | Taiwan mw |
Pneumatische component | Japan SMC |
Elektro evenredige klep | Japan SMC |
De regelende klep van de precisiedruk | Japan SMC |
Touch screen | Taiwan WENVIEW |
Leibaan | Taiwan HIWIN |
Werkende nota's:
Specificatie van het Isoleren van glas verzegelende robot
Model | LJTJ2540 |
Voltagemacht | 415V 13KW |
Luchtdruk | 0.5~0.7Mpa |
Het uitdrijven van druk | 32Mpa |
Max.Glass grootte | 2500*4000 |
Min.Glass grootte | 400*300mm |
Glasdikte | 12~56mm |
Het werk snelheid | 5~40m/min |
Algemene afmeting | 11000*3600*3500mm |
Machinelawaai:
A-weighted geluidsdrukniveau | |
Reservestaat | Werkende staat |
50 db | 85 db |
Verwant product van LIJIANG-GLAS
Hoofdeigenschap van de LJST02A-siliconedichtingsproducten die machine uitspreiden
• Ingevoerd motorsysteem om materiaalefficiency te verbeteren
• Dichtingsproductkanon, roestvrij staalmixer
• De hoge druk beschermt apparaat
• Anti-achterdatatransportbesturingstructuur
• De gemengde tariefdetector kan het tarief van twee soorten lijm controleren
Gebruikt de silicone dichtingsproduct-uitspreidende machine LJST02A motor om het verzegelen te controleren.
Het werk luchtdruk | 0.3-0.6MPa |
Dichtingsproduct uitspreidende druk | 15-20MPa |
Dichtingsproductvolume | 4L/min |
Diameter van A/B-dichtingsproduct | 570mm/280mm |
De drukverhouding van de dichtingsproduct uitspreidende lucht | 50:1 |
Gemengd tarief | 6:1-14:1 |
Luchtlevering | Stroom 0.8m3/min |
Luchtdruk | ≥0.8MPa |
Algemene afmeting | 1100*950*1630mm |
Hoofdeigenschap van de dichtingsproduct-uitspreidende machine LJST03
• Gebruikscilinder om macht te verstrekken
• Het dichtingsproductkanon van China, roestvrij staalmixer
• De hoge druk beschermt apparaat
• Anti-achterdatatransportbesturingstructuur
• De gemengde tariefdetector kan het tarief van twee soorten lijm controleren
LJTB01 automatische Butyl Extrudermachine
1. Touch screenverrichting, eenvoudig en praktisch
2. Auto-maatregel de breedte van verbindingsstuk, pijp het automatische plaatsen
3. Auto-centreert en auto-vastklemt
4. De grotere wielhulp om het boogkader met een laag te bedekken
5. Het met een laag bedekken nuzzle is Teflonmerk, non-stick deklaag
6. De deklaagsnelheid is tot 47m/min, besparingsmaterialen tot 30%, (5g/m)
7. De dwarsliggerhoogte is gemakkelijk aan te passen, kunnen wij de hoogte van butyl controleren
8. De speciale gedeeltebesturingselementen beide en partijen die van pijp tegelijkertijd openen sluiten
9. Alarmapparaat wanneer gebruik uit butyl en gemakkelijk om butyl te laden
10. Pre-leidend functie, plaats een regelmatige tijd alvorens werktijd
11. De lijmcilinder keurt de rechte structuur, gemakkelijk om butyl te veranderen goed.
12. Het automatische de filterpuin van de filterfunctie automatisch, houdt gelijk uitspreidend.
13. Hydralic en Pneumatische aanjagende pomp, Duits MAXIMATOR-merk
14. Houdt het de klep Duitse HAWE merk van de drukversie, hoge drukweerstand, butyl aangepast goed
15. Pneumatische component Taiwan Airtac
16. Het Relais van Japan OMROM
Samendrukkingsdruk | 10-18MPa |
Temperatuur | 110~140℃ |
De breedte van het aluminiumverbindingsstuk | 6-27A |
Snelheid | 0-47m/min |
Diameter van butyl cilinder | 200mm |
Luchtlevering | 0.4m ³ /min |
Luchtdruk | ≥0.6MPa |
Totale macht | 380V, 5KW, 50HZ |
Afmeting | 2600×680×1100mm (L×W×H) |
Gewicht | 650kg |
² belangrijkste onderdelen
Naam | Merk |
De Klep van de drukversie | Duitse HAWE |
Laag voltageelektrisch materieel | Duitse SIEMENS |
Hydraulisch en pneumatisch aanjagend systeem | Duitse MAXIMATOR |
Snelle uitlaatklep/Vacuümgenerator | Japan SMC |
Pneumatische componenten (cilinder/klep) | Taiwan ARTAC |
Reislicht | Japan OMRON |
Relais | Japan OMRON |
Optische vezel | Japan OMRON |
PLC | KINCO |
Frequentieconvertor | KINCO |
Het werk luchtdruk | 0.3-0.6MPa |
Dichtingsproduct uitspreidende druk | 15-20MPa |
Dichtingsproductvolume | 4L/min |
Diameter van A/B-dichtingsproduct | 570mm/280mm |
De drukverhouding van de dichtingsproduct uitspreidende lucht | 50:1 |
Gemengd tarief | 6:1-14:1 |
Luchtlevering | Stroom 0.8m3/min |
Luchtdruk | ≥0.8MPa |
Algemene afmeting | 1100*950*1630mmI |
LJGZ2020 automatische dehydrerende het vullen machine
TOEPASSING
De machine kan acties automatisch bereiken van automatisch het boren van gaten in het de isolerende glas uit elkaar plaatsende kaders, het vullen deshydratiemiddel en het dichtingsproduct. Het controlesysteem keurt Duitsland Siemens goed, zodat is de snelheid van het vullen snel en de stabiele verrichting verzekert het geldige sluitingsbezit van dichtingsproduct. De machine verbetert kwaliteit van het isoleren van glas, is het een benodigde apparatuur tijdens het isoleren van glazen.
Hoofdeigenschap
n de vullende hoogte van volgens de grootte van verbindingsstukkader kan worden aangepast
n de Vullende tijd kan worden aangepast
n de Dehydrerende autolading en vult bij
n Autoboring, het vullen en het verzegelen functie
n Duitsland Siemens PLC controlesysteem
n wat betreft het scherminterface, eenvoudig en zichtbaar
n die lijmmanier toevoegen is veilig en gemakkelijk
n de Machine kan het boogkader vullen. (facultatieve functie)
n kan Moleculaire zeefdiameter 1.0mm1.5mm (facultatieve functie) vullen
Hoofd technische parameter
De vullende maximumgrootte van het aluminiumkader | 2000mm*2000mm |
De vullende minimale grootte van het aluminiumkader | 300mm*250mm |
De specificaties van het artikelaluminium | 5.524mm |
Luchtbron | ≥0.65MPa |
Voeding en machtsconsumptie | AC220V 50Hz 1KW |
Moleculaire nodig zeefdiameter | 0.50.9mm |
Afmeting | 1300mm*1100mm*3650mm |
