Productdetails:
|
Brand name: | The whole line of Glass washing and pressing machine | Maximum glasgrootte: | 2000*2500 |
---|---|---|---|
Min glasgrootte: | 450*300 | Glas Dikte: | 3 - 19 mm (Optie) |
Borstels: | 6 stukken zachte borstels | Lengte: | 19.5meters |
Breedte: | 3 - 3.5meters | Servomotor: | SIEMENS |
Kleur: | Facultatief | Voltage: | (Facultatieve) 380V 50Hz 3P |
Hoog licht: | De isolerende fabriek van de Glasproductielijn,Automatische Isolerende Glasmachine,Isolerende Glas Automatische Verzegelende Robot |

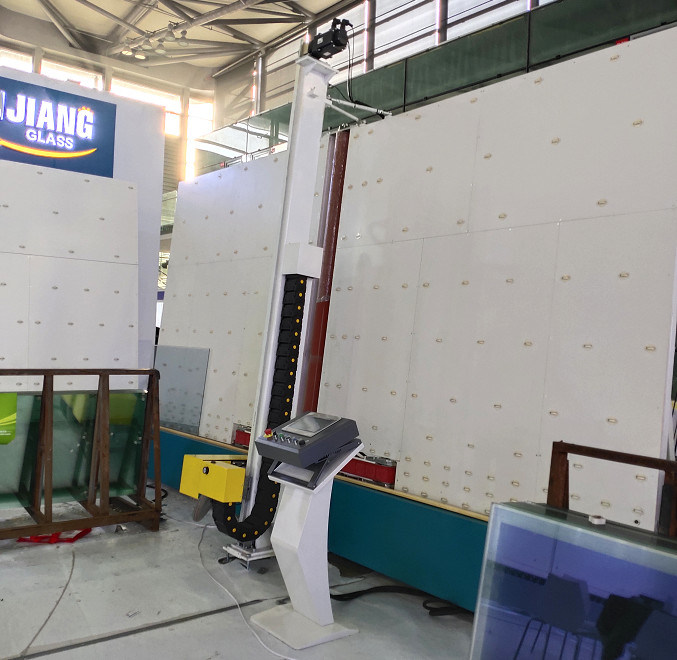

2M High Insulating Glass Productielijn met de Automatische Verzegelende Lijn van de Robotverwerking
Twee Meters van de het Glasverwerking van de Hoogte Dubbele Verglazing de Lijn met Automatische Verzegelende Robotmachine

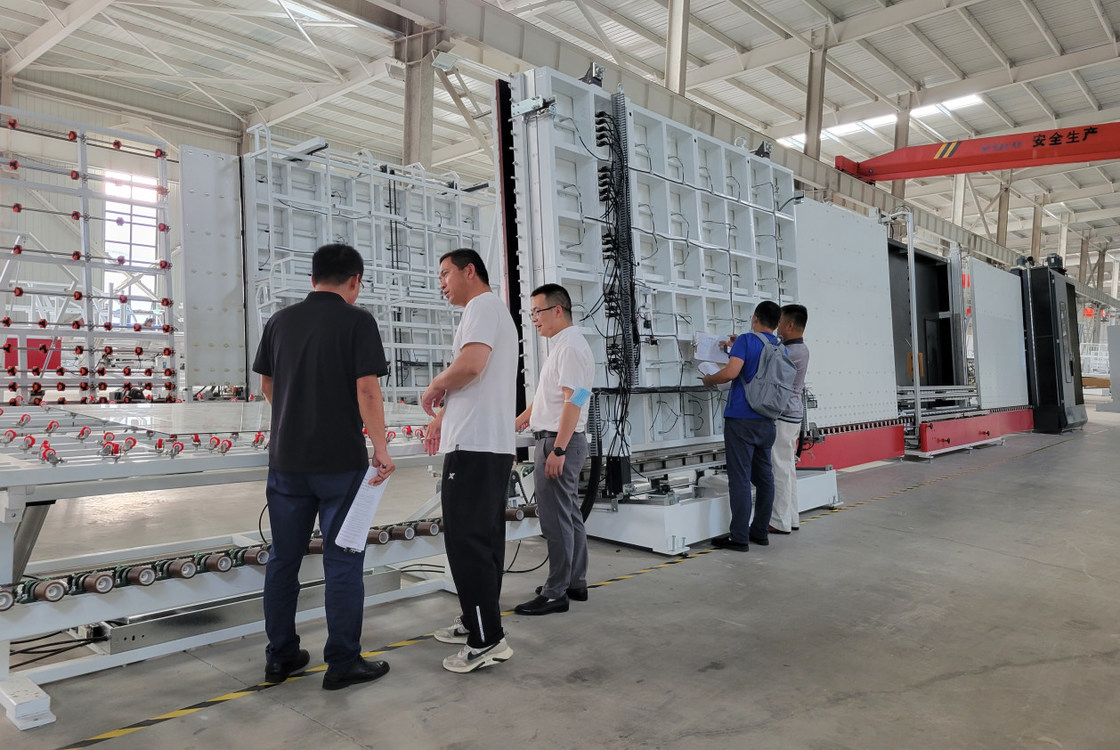

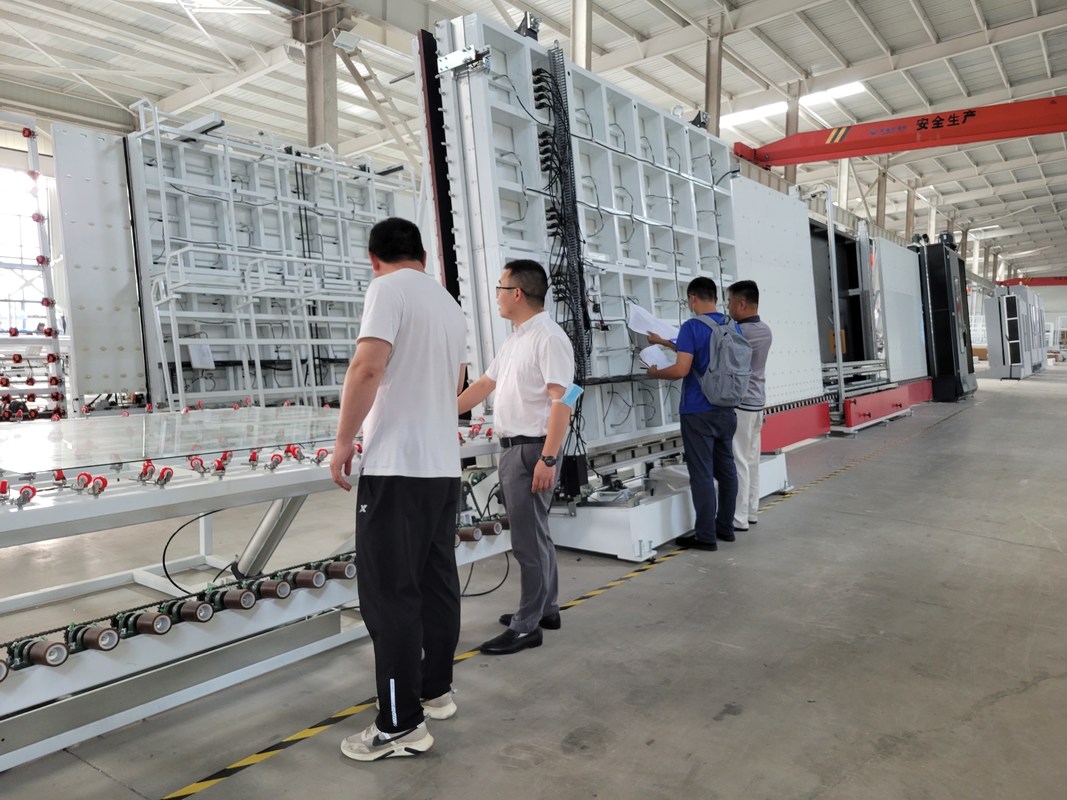

1. Verticale Isolerende Glasproductielijn
Hoofdlijnen:
• De lijn heeft 7 secties:
01 Afdeling Douanevervoer;
wasmachine 02;
03 het leegmaken sectie;
04 controleer de installatiesectie;
05 Overschepingssectie;
06 Dringende en vullende sectie;
07 het Leegmaken sectie.
• PLC controlesysteem, touch screeninterface
• Gebruik van de servomotoren van Siemens
• Geschikt om dubbele verglazing, drievoudige verglazing te produceren
Facultatieve functies:
• Stapglas met facultatieve randen
• Gevormd glas
• Automatisch vullend argongas
• Lucht-drijvende technologie om glas over te brengen
Het glas verhinderen wordt vervuild door wielen en weg te gaan vindt om de IG-hoogte van de productie te verbeteren - kwaliteit.
• Het drukken van en het vullen van 2 stukken IG-eenheden, totaal 8 secties
Hoofdlijnen
• Twee stukken van IGU kunnen in één keer worden geladen, en elk stuk van IGU wordt gevuld met meer dan 90%-argongas
• Het drukken van twee stukken van IGU kan tegelijkertijd misvorming van het dringende deel beter verhinderen. Elk 1m*1m dubbel-laagglas kan 27s bereiken, zeer verbeterend het werkefficiency
• De lijn van de hoge snelheidsig verwerking, in China in 2019 wordt gepatenteerd die
• Loste het probleem op dat de verzegelende robot wachtte om te werken. Twee die verbindingsstukkaders door één arbeider voor twee IGUs worden geïnstalleerd
• De automatische meting van de glasgrootte en etikettering gebruikend ERP systeem (pre en post-pers mogelijke (facultatieve) etikettering)
• Van het overdrachtdeel aan het dringende deel, is elk deel verdeeld
• Geschikt voor massaproduktie bij de fabriek. super snel
De details introduceren van LJBZ2535G
• 01 Transmissiesectie
Het mechanisme van de deklaagopsporing, off-line laag-E film automatische opsporing
• Wasmachine 02
Hoofdlijnen:
• Gebruik 6 zachte varkenshaarborstels met 0.1mm varkenshaar voor het schoonmaken van glas laag-e
• Was voor (facultatief)
• Het nieuwe luchtmes keurt aluminiumprofiel (het Mes van de Vogelbekdierlucht) goed, en de grootte van de luchtafzet wordt aangepast door de vogelbekdier van het aluminiumprofiel. Dit kan het aantal aanpassingsschroeven verminderen, ervoor zorgen dat elke schroef niet los is, en vermijdt de resonantie van het luchtmes.
• Het luchtmes kan de breedte van het luchtmes volgens dikte automatisch aanpassen
• Verrichtingsdoos met de vertoning van de wassnelheid, die wassnelheid (810m) kan nauwkeurig tonen
• Het automatische de temperatuurcontrole van de watertank en systeem van de wateraanvulling
• Europees knalpotsysteem
• Roestvrij staal
• 03 lossingssectie
• Opslagglas
• Inspectie 04 en Installatiesectie
De nieuwe structuur in deze sectie wordt veranderd in een in-line opheffende straalstructuur (dubbele straal). Gemakkelijk om glas te inspecteren en af te vegen
• 05 Transmissiesectie
• Automatische meting van glasdikte. Het kan volgens daadwerkelijke behoeften tijdens het werk worden gebruikt.
• 06 druk en vul Sectie
Hoofdlijnen:
• Het buitengewoon lange (2500mm*3500mm) isolerende glas kan tweemaal worden samengeperst
• Het glas wordt vervoerd door transportband, en het glas wordt gedrukt door servomotor
• De drukcilinder kan voor gemakkelijk onderhoud worden geopend
• De structuur van de drukplaat is regelbaar om lange levensduur te verzekeren
• Auto-vullend met argongas, is het het verzegelen effect opmerkelijk, en de inhoud van het argongas is hoger
• Opstellingsgebieden om verschillende grootte van glas met het verdere verzegelen te vullen om argonverlies te verminderen
• De gaswaarden kunnen worden geplaatst en het proces om gas wordt te vullen getoond op het touche screen
• Snel-reactiesensor voor permanente controle van het inflatieproces
• De gasconcentratie kan bereiken meer dan 90%
• Geen behoefte aan boorgaten in het waterdichte schot
• Het standaardgas is argon
• 07 lossingssectie
• Opslagglas
• Kan met een verzegelaar worden verbonden
Technische gegevens
Max. glasgrootte | 2500mm*3500mm |
Maximum glasgrootte voor het vullen van gas | 2500mm*3200mm |
Min. glasgrootte | 280mm*450mm |
Glasdikte | 315mm |
Het isoleren glasdikte | 60mm |
De snelheid van de glaswas | 2-10m/min |
De snelheid van de glastransportband | 45m/min |
Wasborstels | 3 paren zachte borstels met 0.1mm haar |
Watervoorziening | Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm |
Luchtlevering | Stroom: 0.8m/min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50HZ 40KW |
Afmeting | 23500*3500*3700mm |
Gewicht | 6500kg |
Elektroparameters
NAAM | OORSPRONG | MERK |
PLC | Duitsland | SIEMENS |
Laag voltageelektrisch apparaat | Duitsland | SIEMENS |
Frequentieconvertor | Duitsland | SIEMENS |
Servomotor voor stapglas | Japan | FUJI |
Foto-elektrische schakelaar | Duitsland | ZIEKEN |
Micro- Schakelaar | Taiwan | NEIG |
Knoop en indicatorlicht | Frankrijk | SCHNEIDER |
Touch screen | Taiwan | WEINVIEW |
Middenrelais | Japan | OMRON |
Borstelmotor | China | QINGHUA |
Waterpomp | China | LINGXIAO |
Gids | Taiwan | HIWIN |
Pneumatische Componenten | Taiwan | AIRTAC |
IG lijn zonder gas online te vullen |
NAAM | OORSPRONG | MERK |
Servomotor | Duitsland | SIEMENS |
PLC | Duitsland | SIEMENS |
Laag voltageelektrisch apparaat | Duitsland | SIEMENS |
Frequentieconvertor | Duitsland | SIEMENS |
Overdrachtmotor | Taiwan | LINHAI |
Borstelmotor | Taiwan | LINHAI |
Waterpomp | China | LINGXIAO |
Gids | Taiwan | HIWIN |
Pneumatische Componenten | Taiwan | AIRTAC |
Elektrische maat | China | MIRAN |
Foto-elektrische schakelaar | Duitsland | ZIEKEN |
Micro- Schakelaar | Taiwan | NEIG |
Knoop en indicatorlicht | Frankrijk | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Middenrelais | Japan | OMRON |
IG lijn die met gas online vullen |
2. Verticale Isolerende Glas Verzegelende Robot LJTJ2540
Hoofdlijnen:
• Servo het systeemcontrole van Japan Yaskawa, 8 assen en 7 reeksen servobesturingssystemen, automatische hoog rendement verzegelende machine
• 4 secties voor glasopslag
• Keur synchrone riem, stabiele transmissie en het nauwkeurige plaatsen goed
• Automatische reparatie van glashoeken met schrapers en rollen
• Automatisch de grootte van het maatregelenglas, lijmdiepte (30mm)
• Elke automatische functie wordt manueel in werking gesteld
• Dubbele beschikbare verglazing
• Het gevormde glas met facultatieve randen, stapte glas, drievoudig (facultatief) glas
• Één reeks aanjaagpompen controleert twee reeksen (facultatieve) dichtingsproducten
• Silicone, polysulfide en silicone kunnen de structurele dichtingsproducten worden gebruikt
• Zelfklevend hoofd op de voorzijde van de machine voor gemakkelijke toepassing van gestapt glas
• Kan met het isoleren van de lijnen van de glasverwerking worden verbonden
• Met (facultatieve) scancodefunctie
Technische gegevens
Max. glasgrootte | 2500*4000mm |
Min. glasgrootte | 400*300mm |
Glasdikte | 1250mm |
Het werk snelheid | 5-40m/min |
Luchtdruk | ≥0.6MPa |
Samendrukkingsdruk | 32MPa |
Voltagemacht | 380V 15kw |
Algemene afmeting | 11000*2000*3500mm |
Elektroparameters
NAAM | OORSPRONG | MERK |
Servomotor | Japan | YASKAWA |
Servobestuurder | Japan | YASKAWA |
Cpu | Japan | YASKAWA |
Laag voltagecomponent | Duitsland | SIEMENS |
Leibaan | Taiwan | HIWIN |
Omschakelingsvoeding | Taiwan | Mw |
Sensorschakelaar | Korea | AUTONICS |
Pneumatische component | Japan | SMC |
Touch screen | China | GAOSHAN |
Servomotor | Japan | YASKAWA |
Servobestuurder | Japan | YASKAWA |
