Productdetails:
|
| Naam: | AUTOMATISCHE VERBINDINGSSTUK BUIGENDE MACHINE | Type: | LJZW2020 |
|---|---|---|---|
| Max. buigende grootte: | 2000 mm * 2000 mm | Min.bending grootte: | 250mm*200mm |
| De breedte van het aluminiumverbindingsstuk: | 5.527mm | dimensionale fout: | ±0.5mm |
| Hoog licht: | industriële buigende machine,de buigende machine van de verbindingsstukbar,27mm de Buigende Machine van het Breedteverbindingsstuk |
||

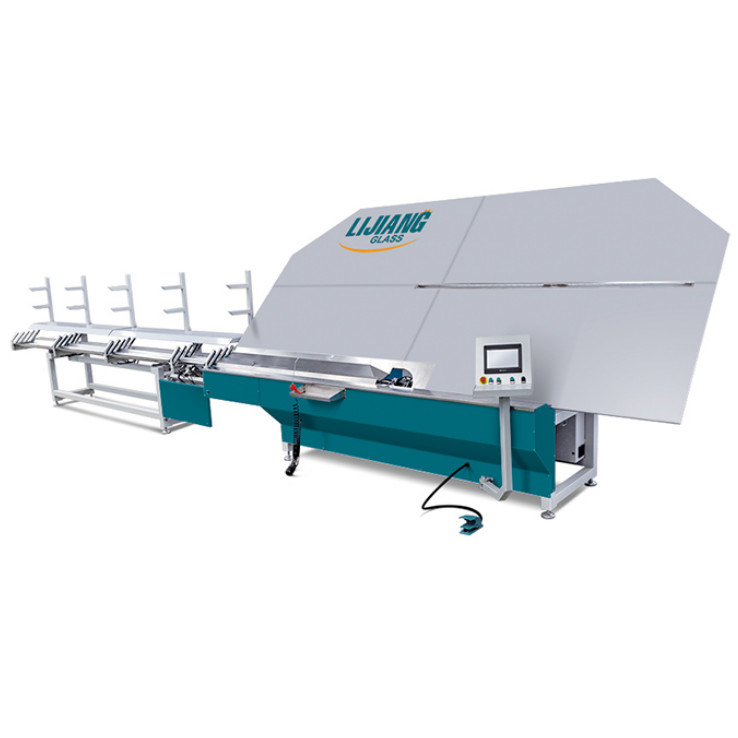

Automatische verbindingsstuk buigende machine LJZW2020
De automatische buigende machine van het aluminiumverbindingsstuk wordt gecontroleerd door PLC. Krachtens de wijze van
de mens-machine interactieve gegevensinvoer op het touche screen, de faciliteit kan gedacht krijgen
parametergegevens in verschillende specificaties van rechthoekige aluminiumkaders, of convex
de rand van de veelhoek en hoekgegevens uit boogvormige sectie of rechte flens die niet meer worden samengesteld
dan 8 randen. Gelijktijdig, verwerf de hoeveelheid aluminiumkaders die worden vereist
om worden verwerkt, evenals de parameter van ander controlemateriaal in nauwkeurige verrichting,
welke hoofdzakelijk de vereiste vormen van het huidige isolerende glas tevredenstellen.
Architectuuroverzicht
De automatische buigende machine van het aluminiumverbindingsstuk is samengesteld uit twee delen, opslagrek en
buigende machineontologie.
Opslagrek
Het opslagrek omvat vier beweegbare opslagborst, het laden platform, trog-verandert
mechanisme, trogonderzoek en andere systemen en componenten.
(1) Trog: De vier opslagtroggen kunnen één tot vier types van aluminiumverbindingsstukken met bewaren
zelfde breedte of verschillende breedten, die voor automatische toegang leveren wanneer het materiaal werkt.
De vier troggen kunnen vrij in het schakelen van de positie zijn;
(2) ladend platform: het het laden platform zal exploitanten van een werkend platform aan voorzien
voeg materialen aan de trog toe;
(3) automatisch het voeden systeem: wanneer het materiaal in verrichting is, automatisch het voeden systeem
het aluminiumverbindingsstuk in de klaar positie zal vervoeren; tijdens buigen, als
het aluminiumverbindingsstuk voor het buigen wordt gebruikt heeft het eind bereikt, dan zal het automatische het voeden systeem dat
voltooi de volgende acties van het aluminiumverbindingsstuk om de continuïteit te verzekeren van het buigen
werk en realiseer de functie van geen het de steel verwijderen van;
(4) trog-veranderend mechanisme: als de aluminiumstroken in de pre-trog worden gedaan, dan is het
beschikbaar om materieel-verandert systeem in werking te stellen om in de trog met materialen te veranderen.
(5) voetschakelaar die van trog veranderen: het wordt gebruikt om het gesloten apparaat te openen, en trog in werking te stellen
veranderend mechanisme.
Keur elektrische Siemens goed.
Het automatische vullende gat van het boorgas
De codefunctie van de verbindingsstukdruk
| Max. buigende grootte | 2000mm*2000mm |
| Min. buigende grootte | 250mm*200mm |
| De breedte van het aluminiumverbindingsstuk | 5.527mm |
| Dimensionale fout | ±0.5mm |
| Hoekfout | ±1º |
| Verwerkingssnelheid | 17s |
| Luchtlevering | ≥0.65MPa |
| Totale macht | AC220/380V 50Hz 2.5KW |
| Afmeting | 10500mm*2200mm*2600mm |
| NAAM | OORSPRONG | MERK |
| PLC | Duitsland | SIEMENS |
| Servobestuurder | Duitsland | SIEMENS |
| Servomotor | Duitsland | SIEMENS |
| Laag voltagecomponent | Duitsland | SIEMENS |
| Drietal | Taiwan | AIRTAC |
| Cilinder | Taiwan | AIRTAC |
| Relais | Japan | OMRON |
| Sensor | KOREA | AUTONICS |
| Touch screen | Taiwan | WEINVIEW |
| Gids | Taiwan | TBI |
| Solenoïdeklep | Taiwan | AIRTAC |
| Schakelaarmacht | Taiwan | NEIG |
