Productdetails:
|
Certificering: | CE | Productienaam: | Automatische Isolerende het alu-verbindingsstuk van het glasaluminium buigende machine |
---|---|---|---|
Maximum verbindingsstukgrootte: | 1800mm*2000mm | Min.bending machine: | 150*250mm |
Verbindingsstuktypes: | Verbindingsstuk van de aluminium het ruimte/warme rand | Servomotor: | servomotor |
Machinetype: | Kralenversieringsmachine, | Gebruik: | de bar die van het aluminiumverbindingsstuk, het verbindingsstukbar van het krommingsaluminium in ve |
automatisering: | Automatisch | De breedte van het aluminiumverbindingsstuk: | 5.526.5mm |
Hoog licht: | Al Spacer Bending Machine,De isolerende Buigende Machine van het Glasverbindingsstuk,De isolerende Machine van de Glas Diepe Verwerking |

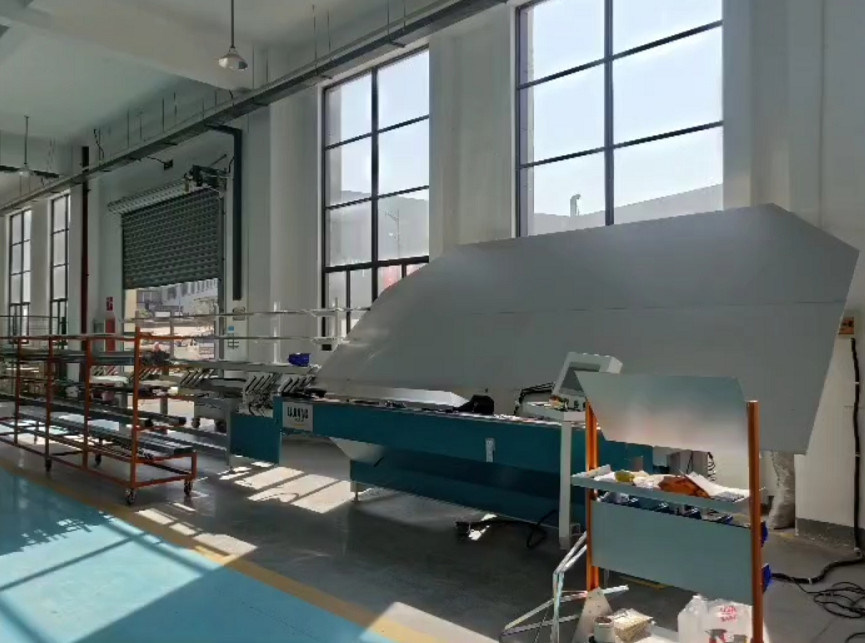

Het automatische Isolerende alu-verbindingsstuk die van het glasaluminium diepe verwerkingsmachine buigen
Productieoverzicht van aluminium alu-verbindingsstuk buigende machine
Het holle glas wordt gemaakt door 2pcs of meer vlotterglazen die met deshydratiemiddel van Argongas met Aluminiumkader vulden. Primaire (butyl) verbinding tussen het isoleren van glas en Aliminum-kader, secondry verbinding (polysulfide of structuur). Het isolerende glas zal effectief beschermt straling wanneer met een laag bedekte film laag-E zijn. De automatische buigende machine van het Aluminiumverbindingsstuk is een speciaal materiaal om aluminiumkaders te maken van het isoleren van glas, dat de traditionele vervaardigingstechnologie vervangt. Kan de verbindingsstuk buigende machine een verscheidenheid van convexe veelhoekige aluminiumkaders door één aluminiumstrook in één keer maken, waarbij de sterkte van het aluminiumkader wordt versterkt, dat het het verzegelen effect van het isolerende glas beter maakt.
Hoofdlijnen:
1. PLC controle, touch screen eenvoudige verrichting. Siemens 1200 PLC controlesysteem met snelle het werk snelheid
2.Four materiële stragegroeven voor vier verschillende specificaties van verbindingsstukken.
3.Bend het aluminiumverbindingsstuk, vlot roestvrij staal, warm verbindingsstuk, vermijdt automatisch de spelden terwijl het buigen en het snijden
4.Bending en die het knipsel vermijdt automaticlly de verbinding, de rondheid, auto matically na het buigen wordt gesneden.
5.It kan driehoek, rechthoek, positieve vijf vierkantigheid, positieve zeshoek, rondheid etc. maken shap.
6.Pause en Teruggesteld apparaat voor behandelend materiaalmislukkingen
7.Bending vormkader. Het gebruiken van het apparaat van het cirkelwiel om cirkelkader of kader met cirkelhoeken te buigen. Min R60, Maximum R150, verbindingsstukgrootte: 5.5-26.5). De verschillende grootte van aluminiumbars vereist verschillende groottehulpmiddelen
Technische parameter van de Automatische buigende machine van het Aluminiumverbindingsstuk
Max. buigende grootte
|
2000mm*2000mm |
Min. buigende grootte
|
250mm*180mm |
De breedte van het aluminiumverbindingsstuk
|
6A - 27A |
Verbindingsstukkenrekken | 4 rekken |
De fout van de verbindingsstukgrootte
|
±0.5mm |
Hoekfout
|
±1° |
Verwerkingssnelheid
|
< 25s=""> |
Luchtlevering
|
≥0.65MPa |
Voltage | 380V50Hz 3P |
Totale macht | 2.5KW |
Afmeting | 10500mm*2200mm*2600mm |
Detail van de Automatische buigende machine van het Aluminiumverbindingsstuk
de controlesysteem van 1.Siemens 1200PLC met snelle het werk snelheid. Duits plc van Siemens controlesysteem, touch screeninterface.
2.Automatic heeft de buigende machine van het aluminiumverbindingsstuk Vier of Twaalf verschillende opslageenheden van de verbindingsstukgrootte kunnen kiezen
de besnoeiing en het voeraluminiumverbindingsstukken van 3.Automaticlly
4. Op zwaar werk berekend schakelaars, gemak en veiligheid voor installatie en het zuiveren
5. De aluminiumverbindingsstukken zijn beschikbaar in verschillende specificaties en in grootte van 6A-27A.
6.Spare de delen van al machine hebben identiteitskaart-codes.
7.Support het ononderbroken buigen, het vermijdt automatisch verbindingsstuk - verbinding terwijl het buigen en het snijden
8.Precise buigend effect, hoekfout minder dan 0.1mm.
9.The het speciale apparaat van de machinehand wordt gebruikt om groot verbindingsstukkader te buigen
10.Automatic kan de verbindingsstuk buigende machine het roestvrije staal (facultatief) buigen /thermix van /technoform /Alupro /swisspacer/ van het aluminiumverbindingsstuk
11.USB de inputfunctie, het kan lezen gegevens direct uitblink
12.Printing document (de Facultatieve) functie van de etiketsticker, kon het gemakkelijk verwijderen.
Verwant Product
Butyl Extrudermachine LJTB 01
Hoofdeigenschap
• PLC controlesysteem, touch screeninterface
• Identificeer automatisch de breedte van aluminiumbar, kan de lijm nuzzle automatisch zijn aanpast
• Het kritieke deel van het hydraulische systeem dat de Duitse invoer van componenten gebruikt om ervoor te zorgen dat het plastic gelijk hoogtepunt
• Verwarm, verbeter snel het werkefficiency voor
• met het voorverwarmen van functie
• Met uitlaat opblaasbare functie, verbeter de kwaliteit van het verzegelen en bespaar tijd voor plastiek
• Snel met een laag bedekkend snelheid, kan tot 47m/min
• Het bewaren van de hoeveelheid lijm
Technische gegevens
Samendrukkingsdruk | 10-18MPa |
Temperatuur | 110~140℃ |
De breedte van het aluminiumverbindingsstuk | 6A - 27A |
Snelheid | 5-47m/min |
Diameter van butyl cilinder | 200mm |
Luchtlevering | 0.4m ³ /min |
Luchtdruk | ≥0.6MPa |
Totale macht | 380V, 5.7KW, 50HZ |
Afmeting | 2800×700×900mm (L×W×H) |
gewicht | 650kg |
Elektroparameters
Naam | Origineel | Merk |
PLC | China | KINCO |
Klep | Duits | HAWE |
Laag voltageelektrisch materieel | Duits | SIEMENS |
Hydraulisch en pneumatisch aanjagend systeem | Duits | MAXIMATOR |
Frequentieconvertor | China | KINCO |
Pneumatische componenten | Taiwan | ARTAC |
Snelle uitlaatklep/Vacuümgenerator | Japan SMC | SMC |
Reislicht | Japan | OMRON |
Optische vezel | Japan | OMRON |
Slimme Verticale Rand die Machine LJCM2545 schrapt
Hoofdeigenschap
• Bidirectionele glastoegang
• Automatisch maatregelengrootte
• Onderscheid automatisch oppervlakte laag-e
• Het hoofd kan geroteerde 360° zijn
• Veilig en volledig automatisch apparaat
• PLC controlesysteem, touch screeninterface
• Het systeem van de zes servoscontrole
• De randschrapping is regelbaar
• Het intelligente controlesysteem, kan batch-verwerking erkennen
Technische gegevens
Max. grootte van de glasverwerking | 2500*4500mm |
Min. grootte van de glasverwerking | 400*280mm |
Glasdikte | 315mm |
Diameter van malend wiel | 200mm |
Transportbandhoogte | 500mm |
Rand die breedte schrapt | 1050mm |
Transmissiesnelheid | 1. 29m/min |
Rand die snelheid schrapt | 2-29m/min |
Schurende wielbreedte | 10/12/15 mm |
Glasdikte | 3 - 15mm |
Het malen wielsnelheid | 0~3000r/min |
Totale luchtconsumptie | 100L/ min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50Hz 3.35KW |
Afmeting | Afmetingen: 9700×2500×3400mm |
Totaal gewicht | 3700KG |
Elektroparameters
NAAM | OORSPRONG | MERK |
Servomotor | Taiwan | TAIDA |
PLC | Taiwan | TAIDA |
Pneumatische component | Taiwan | AAIRTAC |
Lage drukelektriciteit | Duitsland | SIEMENS |
Stroomonderbreker | Duitsland | SIEMENS |
Sensorschakelaar | Korea | AUTONICS |
Benaderingsschakelaar | Korea | AUTONICS |
Grensschakelaar | Taiwan | NEIG |
Schakelaar | Duitsland | SIEMENS |
Frequentieconvertor | Frankrijk | SCHNEIDER |
Hoofdknoop | Frankrijk | SCHNEIDER |
Middenrelais | Japan | OMRON |
