Productdetails:
|
Certificering: | CE | Productienaam: | Automatische het verbindingsstuk buigende machine van het glasaluminium |
---|---|---|---|
Maximum verbindingsstukgrootte: | 1800mm*2000mm (in eens)/2500*4000 (in tweemaal) | Min.bending machine: | 150 * 300 mm |
Verbindingsstuktypes: | Verbindingsstuk van de aluminium het ruimte/warme rand | Servomotor: | servomotor |
Machinetype: | Kralenversieringsmachine, | Gebruik: | de bar die van het aluminiumverbindingsstuk, het verbindingsstukbar van het krommingsaluminium in ve |
De breedte van het aluminiumverbindingsstuk: | 5.526.5mm | automatisering: | Automatisch |
Hoog licht: | 150*300mm de Buigende Machine van de Verbindingsstukbar,26.5mm de Buigende Machine van de Verbindingsstukbar,150*300mm Profiel Buigende Machine |

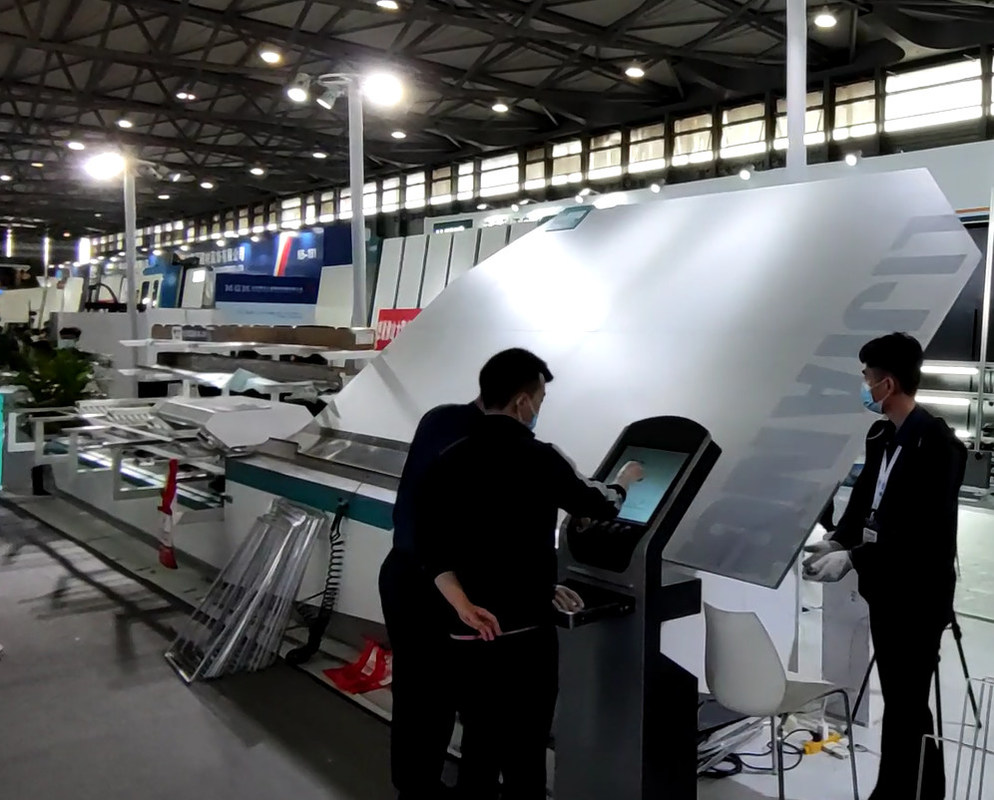

De automatische van de het verbindingsstukbar van het aluminiumkader buigende machine
Productieoverzicht van het verbindingsstuk buigende machine van het aluminiumkader
Het geïsoleerde glas wordt gemaakt door 2pcs of meer vlotterglazen die met deshydratiemiddel van Argongas met Aluminiumkader vulden. Primaire (butyl) verbinding tussen het isoleren van glas en Aluminiumkader, secondry verbinding (polysulfide of structuur). Het isolerende glas zal effectief beschermt straling wanneer met een laag bedekte film laag-E zijn. De automatische het verbindingsstuk buigende machine van het Aluminiumkader is een speciaal materiaal om aluminiumkaders van geïsoleerd glas te maken, dat de traditionele vervaardigingstechnologie vervangt. De automatische buigende machine van het Aluminiumverbindingsstuk kan een verscheidenheid van convexe veelhoekige aluminiumkaders door één aluminiumstrook in één keer maken, waarbij de sterkte van het aluminiumkader wordt versterkt, dat het het verzegelen effect van het isolerende glas beter maakt.
Detail van Automatische verbindingsstuk buigende machine
1.Automatic van de het verbindingsstuk buigende machine van het aluminiumkader kan opstelling vier groepen verbindingsstukkenopslageenheden, Aluminiumbar met veelvoudige grootte naar believen worden geselecteerd.
2.Automaticlly ononderbroken verbinding van verbindingsstuk, scherp verbindingsstuk, vermijden van de verbinding van de verbindingsstukbar
3. Op zwaar werk berekend schakelaars, gemak en veiligheid voor installatie en het zuiveren
4.Adopt het de controle van Siemens 1200PLC het voeden systeem met snelle het werk speed.spacer kadergrootte kan met een accuacy van 0.1mm/m/worden aangepast
5. De aluminiumverbindingsstukken zijn beschikbaar in verschillende specificaties en in grootte van 5.526.5mm
6.No de materiële herinnering, slaapherinnering, verschuift herinnering, het afval processingand herinnering van het werk snelle, onredelijke gegevens
7.Spare de delen van al machine hebben identiteitskaart-codes.
8.Suppprt kunst-vormig aluminiumkader en hetgevormde aluminiumkader buigen
9.CNC het systeem van de buigende hoekcontrole met regelbare nauwkeurigheid van 0.1°
10.Automatic kan de verbindingsstuk buigende machine het roestvrije staal (facultatief) buigen /thermix van /technoform /Alupro /swisspacer/ van het aluminiumverbindingsstuk
11.USB de inputfunctie, het kan lezen gegevens direct uitblink
12.Printing document (de Facultatieve) functie van de etiketsticker, kon het gemakkelijk verwijderen.
Technische parameter van de Automatische buigende machine van het verbindingsstukkader
Max. buigende grootte
|
2000mm*2000mm |
Min. buigende grootte
|
250mm*180mm |
De breedte van het aluminiumverbindingsstuk
|
6A - 27A |
Verbindingsstukkenrekken | 4 rekken |
De fout van de verbindingsstukgrootte
|
±0.5mm |
Hoekfout
|
±1° |
Verwerkingssnelheid
|
< 25s=""> |
Luchtlevering
|
≥0.65MPa |
Voltage | 380V50Hz 3P |
Totale macht | 2.5KW |
Afmeting | 10500mm*2200mm*2600mm |
Hoofdlijnen van de buigende machine van het Aluminiumverbindingsstuk
1.automaticlly het buigen en cuttingavoid de verbinding, de rondheid, auto snijden matically na het buigen.
2.Automatic kan de verbindingsstuk buigende machine driehoek, rechthoek, positieve vijf vierkantigheid, positieve zeshoek, rondheid etc. maken shap.
3.PLC controle, touch screen eenvoudige verrichting. Siemens 1200 PLC controlesysteem met snelle het werk snelheid
4.Pause en Teruggesteld apparaat voor behandelend materiaalmislukkingen
5.Four materiële stragegroeven voor vier verschillende specificaties van verbindingsstukken.
6.Automatic kan de buigende machine van het verbindingsstukkader aluminiumverbindingsstuk, vlot roestvrij staal, warm verbindingsstuk buigen, automatisch de spelden vermijden terwijl het buigen en het snijden
7.Bending vormkader. Het gebruiken van het apparaat van het cirkelwiel om cirkelkader of kader met cirkelhoeken te buigen. Min R60, Maximum R150, verbindingsstukgrootte: 5.526.5mm). De verschillende grootte van aluminiumbars vereist verschillende groottehulpmiddelen
Verwant Product
1.Sealant-uitspreidend Machine LJST02A
Hoofdeigenschap
• Ingevoerd motorsysteem om materiaalefficiency te verbeteren
• Ingevoerd dichtingsproductkanon, roestvrij staalmixer
• De hoge druk beschermt apparaat
• Anti-achterdatatransportbesturingstructuur
• De gemengde tariefdetector kan het tarief van twee soorten lijm controleren
Technische gegevens
Het werk luchtdruk | 0.3-0.6MPa |
Dichtingsproduct uitspreidende druk | 15-20MPa |
Dichtingsproductvolume | 4L/min |
Diameter van A/B-dichtingsproduct | 570mm/280mm |
De drukverhouding van de dichtingsproduct uitspreidende lucht | 50:1 |
Gemengd tarief | 6:1-14:1 |
Luchtlevering | Stroom 0.8m3/min |
Luchtdruk | ≥0.8MPa |
Algemene afmeting | 1100*950*1630mm |
2.Rotated dichtingsproduct het Uitspreiden Lijst LJSK02
Hoofdeigenschap
• Het gemakkelijke werken, eenvoudig en flexibel
• Het wordt gebruikt voor het bevestigen van en het roteren van glas wanneer handdeklaag buiten IG-glas
• De middenuitloper is geschikt voor reepjes van glas, echter, extra steunkader is voor brokken van glas
Technische gegevens
Voeding | 380V 50Hz |
Totale macht | 0.37kw |
Werkende afmeting | 1500*1500mm |
Afmeting | 600*550*985mm |
3.Smart verticale Rand die Machine LJCM2545 schrapt
Hoofdeigenschap
• Bidirectionele glastoegang
• Automatisch maatregelengrootte
• Onderscheid automatisch oppervlakte laag-e
• Het hoofd kan geroteerde 360° zijn
• Veilig en volledig automatisch apparaat
• PLC controlesysteem, touch screeninterface
• Het systeem van de zes servoscontrole
• De randschrapping is regelbaar
• Het intelligente controlesysteem, kan batch-verwerking erkennen
Technische gegevens
Max. grootte van de glasverwerking | 2500*4500mm |
Min. grootte van de glasverwerking | 400*280mm |
Glasdikte | 315mm |
Diameter van malend wiel | 200mm |
Transportbandhoogte | 500mm |
Rand die breedte schrapt | 1050mm |
Transmissiesnelheid | 1. 29m/min |
Rand die snelheid schrapt | 2-29m/min |
Schurende wielbreedte | 10/12/15 mm |
Glasdikte | 3 - 15mm |
Het malen wielsnelheid | 0~3000r/min |
Totale luchtconsumptie | 100L/ min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50Hz 3.35KW |
Afmeting | Afmetingen: 9700×2500×3400mm |
Totaal gewicht | 3700KG |
Elektroparameters
NAAM | OORSPRONG | MERK |
Servomotor | Taiwan | TAIDA |
PLC | Taiwan | TAIDA |
Pneumatische component | Taiwan | AAIRTAC |
Lage drukelektriciteit | Duitsland | SIEMENS |
Stroomonderbreker | Duitsland | SIEMENS |
Sensorschakelaar | Korea | AUTONICS |
Benaderingsschakelaar | Korea | AUTONICS |
Grensschakelaar | Taiwan | NEIG |
Schakelaar | Duitsland | SIEMENS |
Frequentieconvertor | Frankrijk | SCHNEIDER |
Hoofdknoop | Frankrijk | SCHNEIDER |
Middenrelais | Japan | OMRON |
3.Butyl extrudermachine LJTB 01
Hoofdeigenschap
• PLC controlesysteem, touch screeninterface
• Identificeer automatisch de breedte van aluminiumbar, kan de lijm nuzzle automatisch zijn aanpast
• Het kritieke deel van het hydraulische systeem dat de Duitse invoer van componenten gebruikt om ervoor te zorgen dat het plastic gelijk hoogtepunt
• Verwarm, verbeter snel het werkefficiency voor
• met het voorverwarmen van functie
• Met uitlaat opblaasbare functie, verbeter de kwaliteit van het verzegelen en bespaar tijd voor plastiek
• Snel met een laag bedekkend snelheid, kan tot 47m/min
• Het bewaren van de hoeveelheid lijm
Technische gegevens
Samendrukkingsdruk | 10-18MPa |
Temperatuur | 110~140℃ |
De breedte van het aluminiumverbindingsstuk | 6A - 27A |
Snelheid | 5-47m/min |
Diameter van butyl cilinder | 200mm |
Luchtlevering | 0.4m ³ /min |
Luchtdruk | ≥0.6MPa |
Totale macht | 380V, 5.7KW, 50HZ |
Afmeting | 2800×700×900mm (L×W×H) |
gewicht | 650kg |
Elektroparameters
Naam | Origineel | Merk |
PLC | China | KINCO |
Klep | Duits | HAWE |
Laag voltageelektrisch materieel | Duits | SIEMENS |
Hydraulisch en pneumatisch aanjagend systeem | Duits | MAXIMATOR |
Frequentieconvertor | China | KINCO |
Pneumatische componenten | Taiwan | ARTAC |
Snelle uitlaatklep/Vacuümgenerator | Japan SMC | SMC |
Reislicht | Japan | OMRON |
Optische vezel | Japan | OMRON |
