Productdetails:
|
| Certificering: | CE | Productienaam: | Automatische het verbindingsstuk buigende machine van het glasaluminium |
|---|---|---|---|
| Maximum verbindingsstukgrootte: | 1800mm*2000mm (in eens)/2500*4000 (in tweemaal) | Min.bending machine: | 150 * 300 mm |
| Verbindingsstuktypes: | Verbindingsstuk van de aluminium het ruimte/warme rand | Servomotor: | servomotor |
| Machinetype: | Kralenversieringsmachine, | Gebruik: | de bar die van het aluminiumverbindingsstuk, het verbindingsstukbar van het krommingsaluminium in ve |
| De breedte van het aluminiumverbindingsstuk: | 5.526.5mm | automatisering: | Automatisch |
| Hoog licht: | Automatische de Bar Buigende Machine van het Aluminiumverbindingsstuk,de Bar Buigende Machine van het servomotorverbindingsstuk,de Buigende Machine van het servomotorprofiel |
||

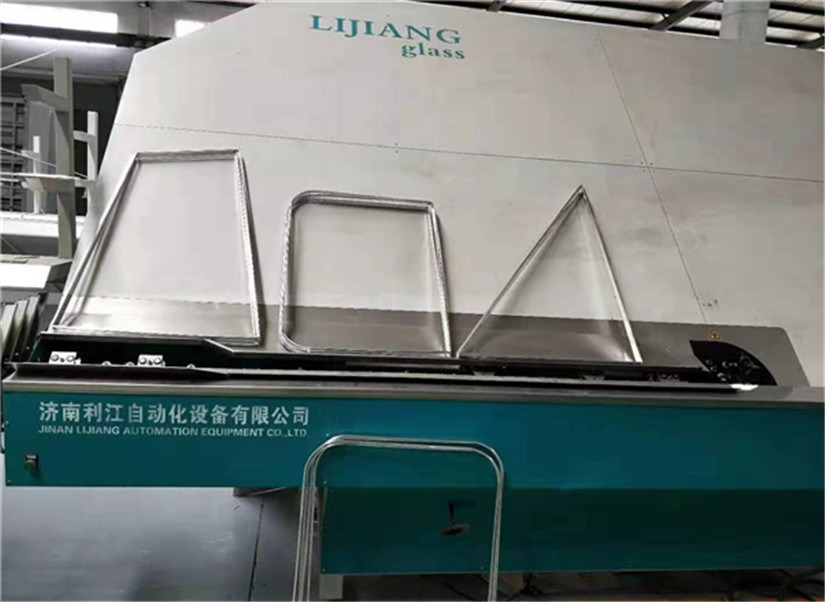

De automatische van de het verbindingsstukbar van het aluminiumkader buigende machine
Productieoverzicht van het verbindingsstuk buigende machine van het aluminiumkader
l 1*1m het verbindingsstukkader was kromming rond 17s.
De fout van de hoek van het verbindingsstukkader is binnen 0.1mm.
Ik kan aluminiumverbindingsstuk /technoform /Alupro /thermix/ buigen
l het Verbindingsstuk verbindt automatisch en sneed.
l de Machine houdt automatisch omhoog op wanneer het verbindingsstukgebruik.
l steunt het ononderbroken buigen, vermijd automatisch verbindingsstukverbinding terwijl het buigen en het snijden
l verbindt automatisch het verbindingsstuk - schakelaar
l Op zwaar werk berekende schakelaars, gemak en veiligheid voor installatie en het zuiveren
l Magnetisch klepgebruik Taiwan Airtac
l Duits Siemens plc controlesysteem
l Japan Fuji servobesturingssysteem

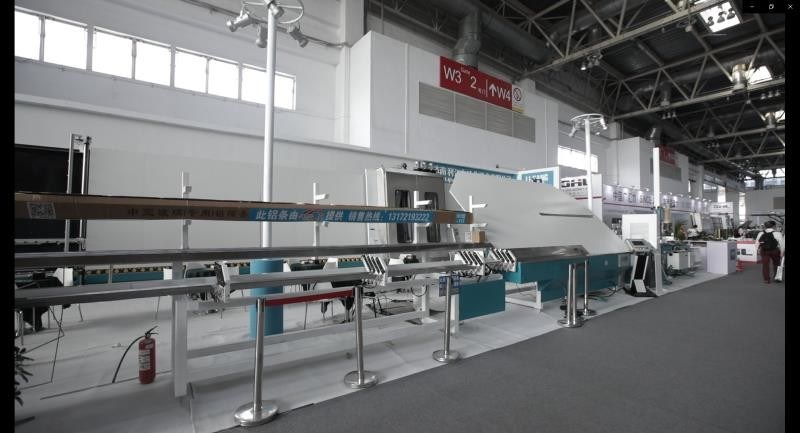

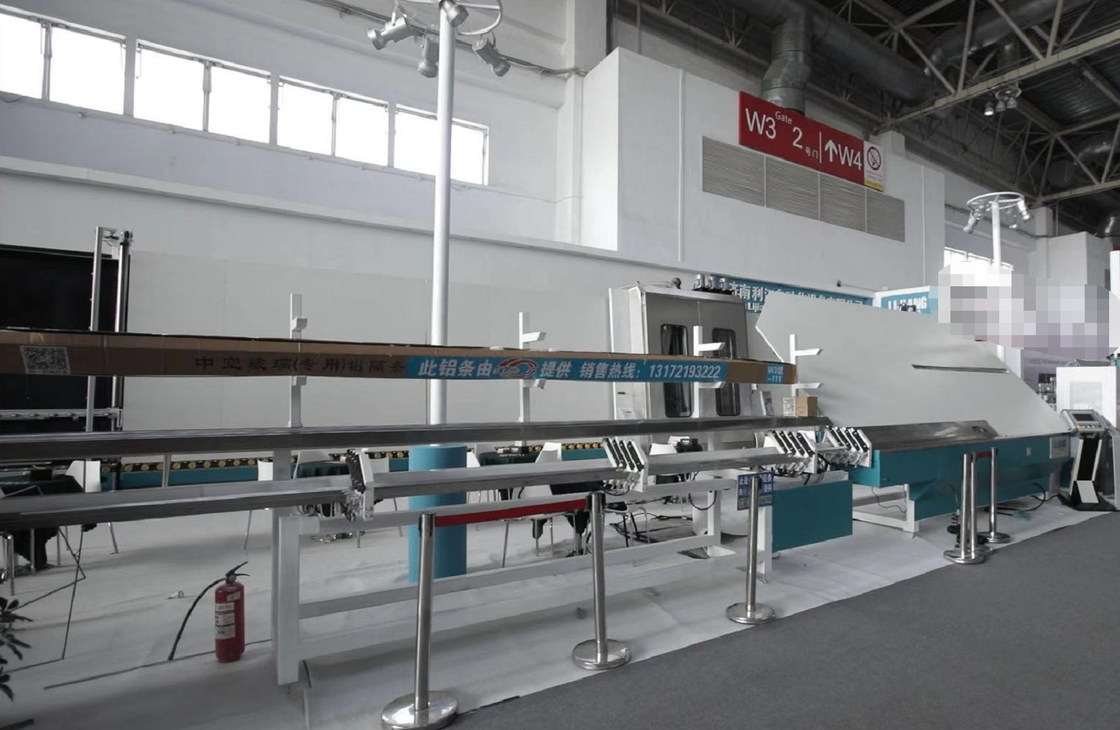

Detail van Automatische verbindingsstuk buigende machine
1.Automatic van de het verbindingsstuk buigende machine van het aluminiumkader kan opstelling vier groepen verbindingsstukkenopslageenheden, Aluminiumbar met veelvoudige grootte naar believen worden geselecteerd.
2.Automaticlly ononderbroken verbinding van verbindingsstuk, scherp verbindingsstuk, vermijden van de verbinding van de verbindingsstukbar
3. Op zwaar werk berekend schakelaars, gemak en veiligheid voor installatie en het zuiveren
4.Adopt het de controle van Siemens 1200PLC het voeden systeem met snelle het werk speed.spacer kadergrootte kan met een accuacy van 0.1mm/m/worden aangepast
5. De aluminiumverbindingsstukken zijn beschikbaar in verschillende specificaties en in grootte van 5.526.5mm
6.No de materiële herinnering, slaapherinnering, verschuift herinnering, het afval processingand herinnering van het werk snelle, onredelijke gegevens
7.Spare de delen van al machine hebben identiteitskaart-codes.
8.Suppprt kunst-vormig aluminiumkader en hetgevormde aluminiumkader buigen
9.CNC het systeem van de buigende hoekcontrole met regelbare nauwkeurigheid van 0.1°
10.Automatic kan de verbindingsstuk buigende machine het roestvrije staal (facultatief) buigen /thermix van /technoform /Alupro /swisspacer/ van het aluminiumverbindingsstuk
11.USB de inputfunctie, het kan lezen gegevens direct uitblink
12.Printing document (de Facultatieve) functie van de etiketsticker, kon het gemakkelijk verwijderen.
Technische parameter van de Automatische buigende machine van het verbindingsstukkader
|
Max. buigende grootte
|
2000mm*2000mm |
|
Min. buigende grootte
|
250mm*180mm |
|
De breedte van het aluminiumverbindingsstuk
|
6A - 27A |
| Verbindingsstukkenrekken | 4 rekken |
|
De fout van de verbindingsstukgrootte
|
±0.5mm |
|
Hoekfout
|
±1° |
|
Verwerkingssnelheid
|
< 25s=""> |
|
Luchtlevering
|
≥0.65MPa |
| Voltage | 380V50Hz 3P |
| Totale macht | 2.5KW |
| Afmeting | 10500mm*2200mm*2600mm |
1.Sealant-uitspreidend Machine LJST02A
Hoofdeigenschap
• Ingevoerd motorsysteem om materiaalefficiency te verbeteren
• Ingevoerd dichtingsproductkanon, roestvrij staalmixer
• De hoge druk beschermt apparaat
• Anti-achterdatatransportbesturingstructuur
• De gemengde tariefdetector kan het tarief van twee soorten lijm controleren
Technische gegevens
| Het werk luchtdruk | 0.3-0.6MPa |
| Dichtingsproduct uitspreidende druk | 15-20MPa |
| Dichtingsproductvolume | 4L/min |
| Diameter van A/B-dichtingsproduct | 570mm/280mm |
| De drukverhouding van de dichtingsproduct uitspreidende lucht | 50:1 |
| Gemengd tarief | 6:1-14:1 |
| Luchtlevering | Stroom 0.8m3/min |
| Luchtdruk | ≥0.8MPa |
| Algemene afmeting | 1100*950*1630mm |
2.Rotated dichtingsproduct het Uitspreiden Lijst LJSK02
Hoofdeigenschap
• Het gemakkelijke werken, eenvoudig en flexibel
• Het wordt gebruikt voor het bevestigen van en het roteren van glas wanneer handdeklaag buiten IG-glas
• De middenuitloper is geschikt voor reepjes van glas, echter, extra steunkader is voor brokken van glas
Technische gegevens
| Voeding | 380V 50Hz |
| Totale macht | 0.37kw |
| Werkende afmeting | 1500*1500mm |
| Afmeting | 600*550*985mm |
3.Smart verticale Rand die Machine LJCM2545 schrappen
Hoofdeigenschap
• Bidirectionele glastoegang
• Automatisch maatregelengrootte
• Onderscheid automatisch oppervlakte laag-e
• Het hoofd kan geroteerde 360° zijn
• Veilig en volledig automatisch apparaat
• PLC controlesysteem, touch screeninterface
• Het systeem van de zes servoscontrole
• De randschrapping is regelbaar
• Het intelligente controlesysteem, kan batch-verwerking erkennen
Technische gegevens
| Max. grootte van de glasverwerking | 2500*4500mm |
| Min. grootte van de glasverwerking | 400*280mm |
| Glasdikte | 315mm |
| Diameter van malend wiel | 200mm |
| Transportbandhoogte | 500mm |
| Rand die breedte schrappen | 1050mm |
| Transmissiesnelheid | 1. 29m/min |
| Rand die snelheid schrappen | 2-29m/min |
| Schurende wielbreedte | 10/12/15 mm |
| Glasdikte | 3 - 15mm |
| Het malen wielsnelheid | 0~3000r/min |
| Totale luchtconsumptie | 100L/ min |
| Luchtdruk | ≥0.8MPa |
| Totale macht | 3P 380V 50Hz 3.35KW |
| Afmeting | Afmetingen: 9700×2500×3400mm |
| Totaal gewicht | 3700KG |
Elektroparameters
| NAAM | OORSPRONG | MERK |
| Servomotor | Taiwan | TAIDA |
| PLC | Taiwan | TAIDA |
| Pneumatische component | Taiwan | AAIRTAC |
| Lage drukelektriciteit | Duitsland | SIEMENS |
| Stroomonderbreker | Duitsland | SIEMENS |
| Sensorschakelaar | Korea | AUTONICS |
| Benaderingsschakelaar | Korea | AUTONICS |
| Grensschakelaar | Taiwan | NEIG |
| Schakelaar | Duitsland | SIEMENS |
| Frequentieconvertor | Frankrijk | SCHNEIDER |
| Hoofdknoop | Frankrijk | SCHNEIDER |
| Middenrelais | Japan | OMRON |
3.Butyl extrudermachine LJTB 01
Hoofdeigenschap
• PLC controlesysteem, touch screeninterface
• Identificeer automatisch de breedte van aluminiumbar, kan de lijm nuzzle automatisch zijn aanpast
• Het kritieke deel van het hydraulische systeem die de Duitse invoer van componenten gebruiken om ervoor te zorgen dat het plastic gelijk hoogtepunt
• Verwarm, verbeter snel het werkefficiency voor
• met het voorverwarmen van functie
• Met uitlaat opblaasbare functie, verbeter de kwaliteit van het verzegelen en bespaar tijd voor plastiek
• Snel met een laag bedekkend snelheid, kan tot 47m/min
• Het bewaren van de hoeveelheid lijm
Technische gegevens
| Samendrukkingsdruk | 10-18MPa |
| Temperatuur | 110~140℃ |
| De breedte van het aluminiumverbindingsstuk | 6A - 27A |
| Snelheid | 5-47m/min |
| Diameter van butyl cilinder | 200mm |
| Luchtlevering | 0.4m ³ /min |
| Luchtdruk | ≥0.6MPa |
| Totale macht | 380V, 5.7KW, 50HZ |
| Afmeting | 2800×700×900mm (L×W×H) |
| gewicht | 650kg |
Elektroparameters
| Naam | Origineel | Merk |
| PLC | China | KINCO |
| Klep | Duits | HAWE |
| Laag voltageelektrisch materieel | Duits | SIEMENS |
| Hydraulisch en pneumatisch aanjagend systeem | Duits | MAXIMATOR |
| Frequentieconvertor | China | KINCO |
| Pneumatische componenten | Taiwan | ARTAC |
| Snelle uitlaatklep/Vacuümgenerator | Japan SMC | SMC |
| Reislicht | Japan | OMRON |
| Optische vezel | Japan | OMRON |
