Productdetails:
|
| Voltage: | 380V 50Hz 3P | Voorwaarde: | NIEUWE MACHINE |
|---|---|---|---|
| Verleende naverkoop de dienst: | De ingenieursdienst | Productnaam: | Automatische butyl extrudermachine |
| Garantie: | 1 jaar | Toepassing: | Het maken van de productenmachine van het dubbele verglazingsglas |
| Het verwarmen tijd: | 15 mins | ||
| Hoog licht: | Het Knipsel van de verbindingsstukbar en het buigen Machine,Het Knipsel van de dubbele Verglazingsbar en het buigen Machine,Dubbele Verglazings Dubbele Verglazing |
||

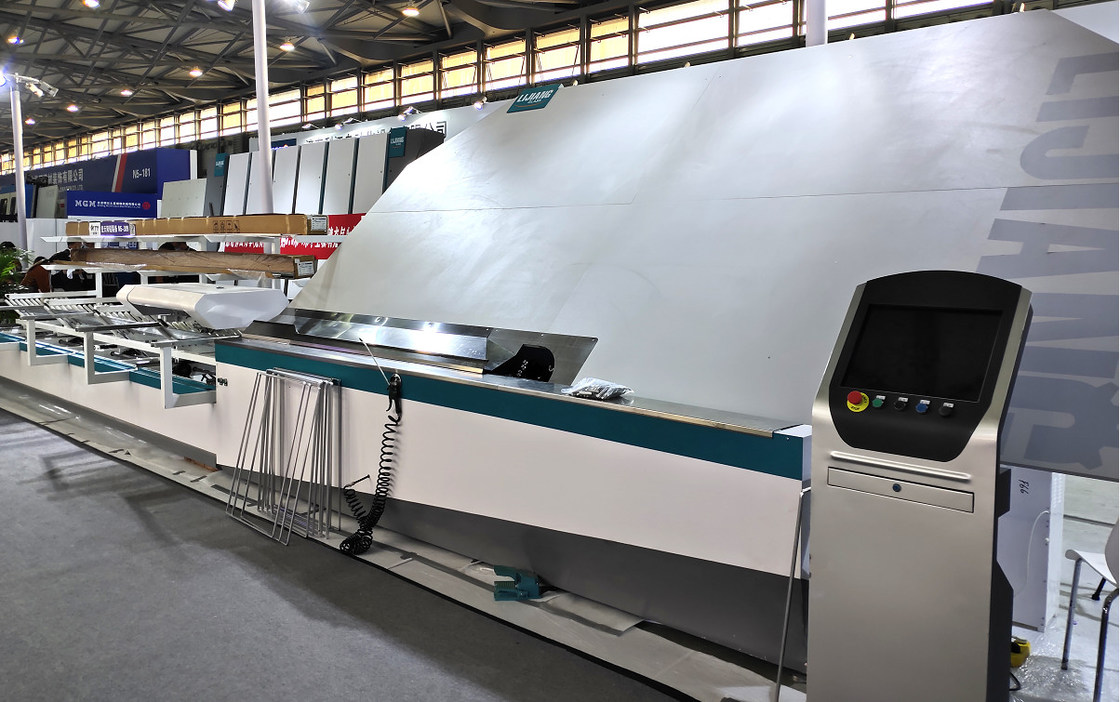

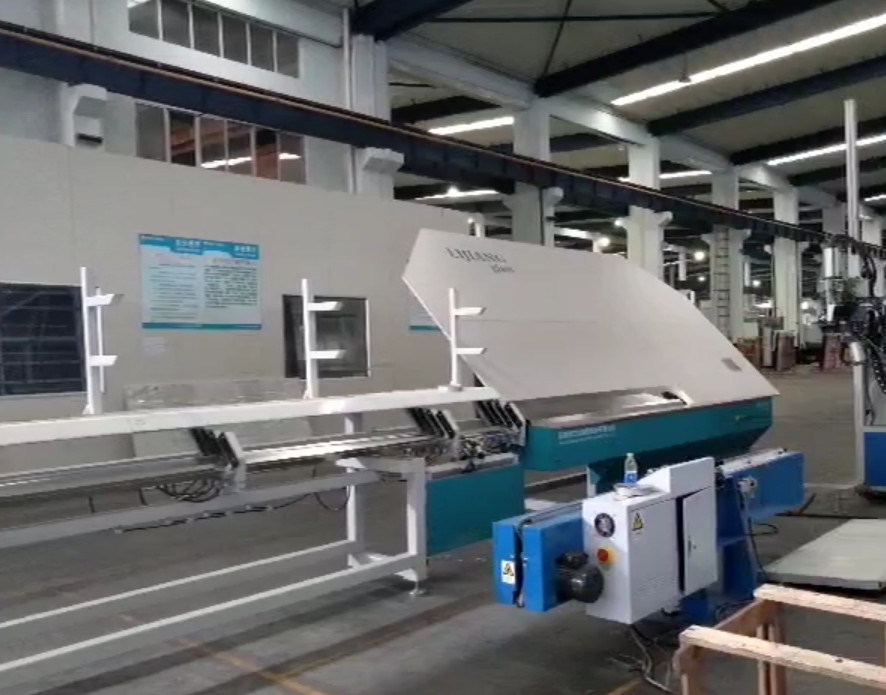

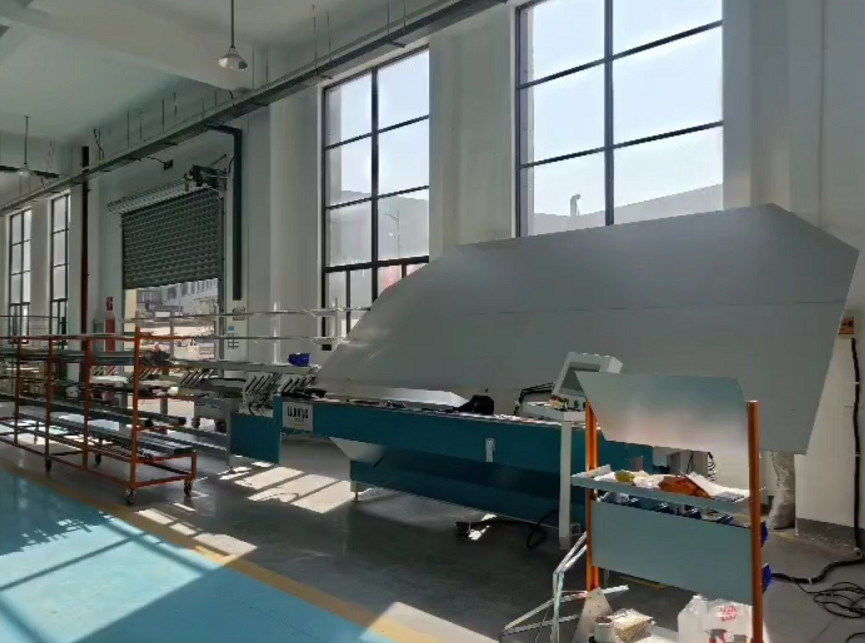

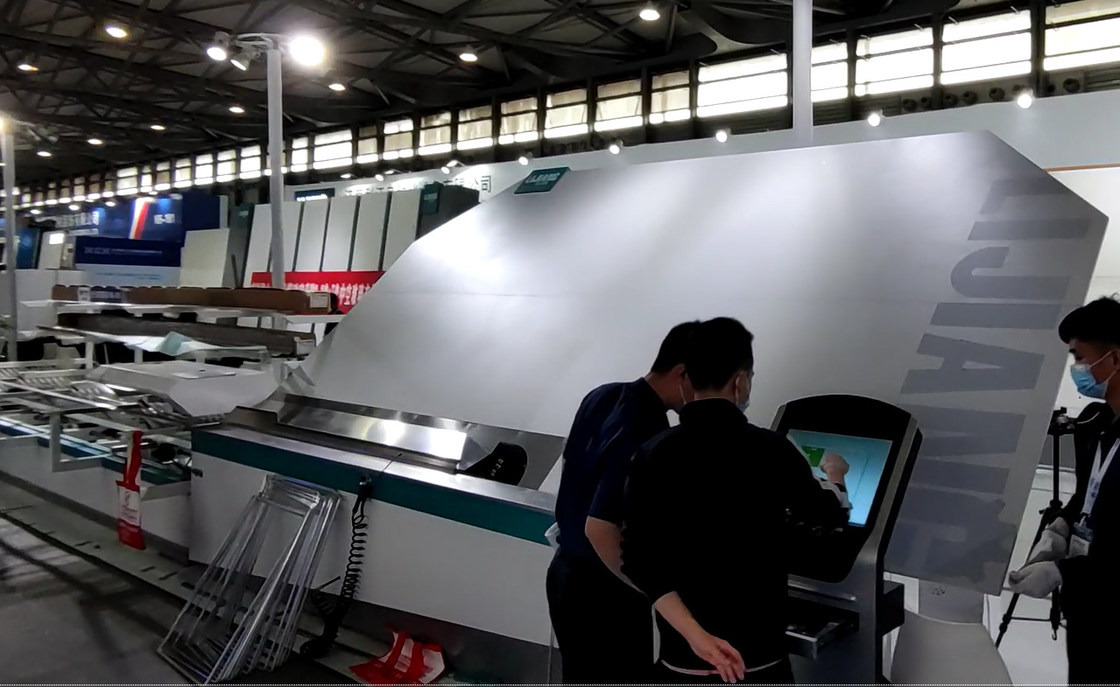

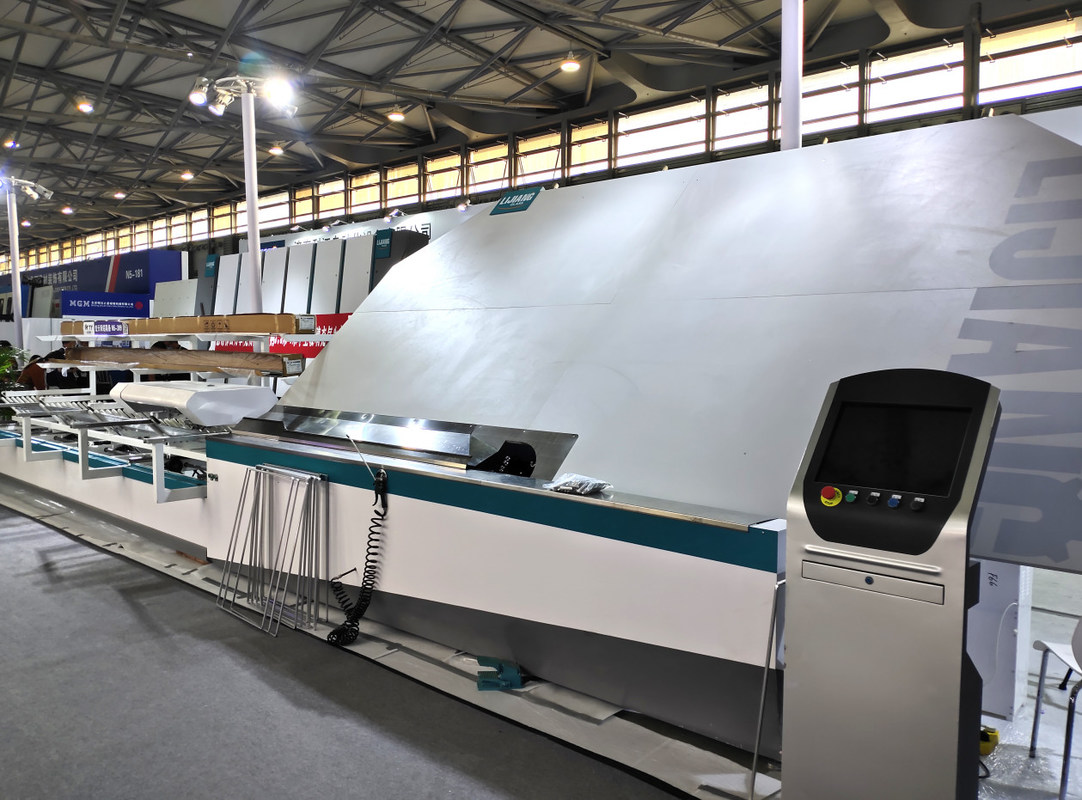

Automatisch PLC Gecontroleerde Bars van het Aluminiumverbindingsstuk en Buigende Machine die snijden
l 1*1m het verbindingsstukkader was krommingsw jaren '20.
De fout van de hoek van het verbindingsstukkader is binnen withib 10 um, 1mm=100 um
Groottefout 1mm
Gevormd
l kan aluminiumverbindingsstuk /technoform /Alupro /thermix/ buigen
l het Verbindingsstuk verbindt automatisch en sneed.
l de Machine houdt automatisch omhoog op wanneer het verbindingsstukgebruik.
l steunt het ononderbroken buigen, vermijd automatisch verbindingsstukverbinding terwijl het buigen en het snijden
l verbindt automatisch het verbindingsstuk - schakelaar
l Afstandsbedieningfunctie
l USB de inputfunctie, het kan lezen gegevens direct uitblink
l de Vervangstukken van al machine hebben identiteitskaart-code, geschikt voor de naverkoopdienst
l Op zwaar werk berekende schakelaars, gemak en veiligheid voor installatie en het zuiveren
l Magnetisch klepgebruik Taiwan Airtac
l Duits Siemens plc controlesysteem
l Japan Fuji servobesturingssysteem
l 12 de eenheden van het opslagverbindingsstuk (optie)
l Swisspacer/het Roestvrije staal /option van Roestvrij staal/Allmetal)
(Het Roestvrije staal en het warme randverbindingsstuk kunnen niet in één keer bestaan)
l Boorgat voor gas het vullen (optie)
l de druk van Verbindingsstukinkjet, diverse kleur is beschikbaar voor bedrijfembleem of productiedatum (optie)
l Laber druk (optie)
l de twee-afmeting van het Scanneraftasten code, streepjescode (optie)
l Afzonderlijk Dringend Wiel voor boogkader, nauwkeuriger dan het buigende hulpmiddel
Vooral voor Zeshoek en Achthoek (facultatief) kader
l (facultatief) ERP
Opmerking: Buigend hulpmiddel
*For het rechthoekkader heeft daar grootte drie (6A/9A/12A) was vleiend
Andere groottebehoefte betaalt extra 42$/per-grootte
* Voor Cirkel, Zeshoek en Achthoekkader, 300$/per-grootte
Hoofd technische parameter van verbindingsstuk buigende machine
| Max.bending grootte | 2000*2000mm |
| Min.bending grootte | 250*200mm |
| De breedte van het aluminiumverbindingsstuk | 6-27A |
| Boogstraal | 60°-150° |
| 6A-16A | |
| Dimensionale fout: | ≤±0.5mm |
| Hoekfout | ≤±1º |
| 1m*1m aluminiumverbindingsstuk | 17s |
| Luchtlevering | ≥0.65MPa |
| Totale macht | AC220/380V 50Hz 2.5KW |
| Afmeting | 10500mm*2200mm*2600mm |
De belangrijkste onderdelen van de verbindingsstuk Buigende machine
| NAAM | MERK |
| PLC | DUITSE SIEMENS |
| Laag voltageelektrisch materieel | DUITSE SIEMENS |
| Servomotor | DUITSE SIEMENS |
| Servobestuurder | DUITSE SIEMENS |
| Relais | JAPAN OMRON |
Hoofdlijnen van de automatische verbindingsstuk buigende machine:
• Siemens 1200 PLC controlesysteem met snelle het werk snelheid
• 4 groepen opslag (2 of 12 groepen opslag kunnen facultatief zijn)
• Snijd en voed automatisch aluminiumverbindingsstukken
• Vermijd automatisch de spelden terwijl het buigen en het snijden
• De kaders van het krommingsverbindingsstuk onophoudelijk
• De aluminiumverbindingsstukken zijn beschikbaar in grootte van 6A-27A
• Verschillende buigende hulpmiddelen voor verschillende grootte van verbindingsstukken
• Pauze en Teruggesteld apparaat voor behandelend materiaalmislukkingen
• Het verbindingsstuk van het krommingsaluminium, vlot roestvrij staal, warm verbindingsstuk
• Verbind met ERP (Facultatief) systeem
• USB-de inputfunctie, las formaatdossier direct uitblink
• Automatisch boorgaten voor het vullen van (Facultatief) argongas
• (Facultatieve) de codefunctie van de verbindingsstukdruk
• (Facultatieve) de stickerfunctie van het druketiket
• Buigend vormkader. Het gebruiken van het apparaat van het cirkelwiel om cirkelkader of kader met cirkelhoeken te buigen. Min R60, Maximum R150, verbindingsstukgrootte: 6A – 16A). De verschillende grootte van aluminiumbars vereist verschillende (Facultatieve) groottehulpmiddelen
Technische gegevens van verbindingsstuk buigende machine:
| Max. buigende grootte | 2000mm*2000mm |
| Min. buigende grootte | 250mm*200mm |
| De breedte van het aluminiumverbindingsstuk | 5.527mm |
| Dimensionale fout | ±0.5mm |
| Hoekfout | ±1º |
| Verwerkingssnelheid | 17s |
| Luchtlevering | ≥0.65MPa |
| Totale macht | AC220/380V 50Hz 2.5KW |
| Afmeting | 10500mm*2200mm*2600mm |
Elektroparameters van de machine van de verbindingsstukbuigmachine:
| NAAM | OORSPRONG | MERK |
| PLC | Duitsland | SIEMENS |
| Servobestuurder | Duitsland | SIEMENS |
| Servomotor | Duitsland | SIEMENS |
| Laag voltagecomponent | Duitsland | SIEMENS |
| Drietal | Taiwan | AIRTAC |
| Cilinder | Taiwan | AIRTAC |
| Relais | Japan | OMRON |
| Sensor | KOREA | AUTONICS |
| Touch screen | Taiwan | WEINVIEW |
| Gids | Taiwan | TBI |
| Solenoïdeklep | Taiwan | AIRTAC |
| Schakelaarmacht | Taiwan | NEIG |
Verwant product van LIJIANG-GLAS
Butyl Extrudermachine met Regelbare het Lijmen Pijp
LJTB01 Butyl extrudermachine is een speciaal materiaal voor de productie van het maken van dubbele verglazingsglas. Als één van het belangrijke materiaal om isolerend glas te produceren, is het effect van butyl lijm direct verwant met het verzegelen van het isoleren van glas. Het materiaal is automatische, gemakkelijk te werken en geschikt te gebruiken.
Facultatieve functies:
Hoofdprestatieseigenschappen:
1. De snelheid van de lijmtoepassing kan 47m/min bereiken
2. Het kan de lijmconsumptie bewaren met de gewone butylrubbermachine wordt vergeleken, en het lijmen kan 7g/m bereiken dat
3. Unieke ontwerpstructuur, met automatische uitlaatfunctie, om ononderbroken lijmtoepassing te verzekeren
4. De niet zelfklevende synchrone riem wordt gebruikt, en het talkpoeder is niet nodig voor het schoonmaken
5. De belangrijkste toebehoren zijn Duitse merken. PLC programmacontrole, stabiele prestaties
6. Het is geschikt en praktisch om beweegbaar verticaal en horizontaal dichtingsproduct te gebruiken
7. Pas automatisch de breedte van lijmhoofd aan, en de geïntegreerde controle van snelle het openen klep verzekert de consistentie van het tweezijdige lijmen
8. Het is geschikt om de hoogte van de dwarsligger aan te passen en het probleem van blootgesteld wit effectief en gemakshalve op te lossen
9. Touch screenverrichting, eenvoudig en praktisch
10. Pas automatisch de lijmoutput volgens de snelheidsverandering aan
12. Het hydraulische die systeem uit Duitsland wordt ingevoerd wordt goedgekeurd om zelfs te verzekeren en volledige lijmlevering
14. De rubbercilinder keurt uittrekt structuur goed, die voor verrichting geschikt is
Specificatieparameters:
| Samendrukkingsdruk | 10-18MPa |
| Temperatuur | 110~140℃ |
| Lijmdikte | 0.30.5mm |
| Lijmbreedte | 3.5mm |
| De breedte van het aluminiumverbindingsstuk | 6A - 27A |
| Snelheid | 5-47m/min |
| Diameter van butyl cilinder | 200mm |
| Luchtlevering | 0.4m ³ /min |
| Luchtdruk | ≥0.6MPa |
| Totale macht | 380V, 5.7KW, 50HZ |
| Afmeting | 2800×700×900mm (L×W×H) |
| gewicht | 650kg |
Elektroparameters:
| Naam | Origineel | Merk |
| PLC | China | KINCO |
| Klep | Duits | HAWE |
| Laag voltageelektrisch materieel | Duits | SIEMENS |
| Hydraulisch en pneumatisch aanjagend systeem | Duits | MAXIMATOR |
| Frequentieconvertor | China | KINCO |
| Pneumatische componenten | Taiwan | ARTAC |
| Snelle uitlaatklep/Vacuümgenerator | Japan SMC | SMC |
| Reislicht | Japan | OMRON |
| Optische vezel | Japan | OMRON |
