Productdetails:
|
Productnaam: | AUTOMATISCHE VERBINDINGSSTUK BUIGENDE MACHINE | Type: | LJZW2020 |
---|---|---|---|
Max.buigmaat: | 2000 mm * 2000 mm | Min.bending grootte: | 250mm*200mm |
De breedte van het aluminiumverbindingsstuk: | 5.527mm | dimensionale fout: | ±0.5mm |
Hoog licht: | industriële buigende machine,de buigende machine van de verbindingsstukbar,8 de Bar Buigende Machine van het randenverbindingsstuk |

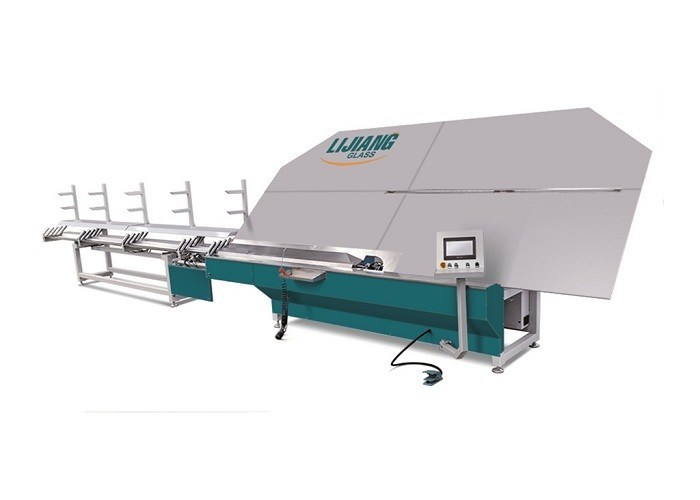

Automatische afstandsbuigmachine LJZW2020
Automatische aluminium spacer buigmachine wordt bestuurd door PLC.Op grond van de modus van
mens-machine interactieve gegevensinvoer op het aanraakscherm, de faciliteit kan de verwachte krijgen
parametergegevens in verschillende specificaties van rechthoekige aluminium frames, of de convexe pol
ygon's rand- en hoekgegevens samengesteld uit boogvormige sectie of rechte flens niet meer dan
een 8 randen.Koop tegelijkertijd de benodigde hoeveelheid aluminium frames
te verwerken, evenals de parameter van andere controleapparatuur in nauwkeurige verrichting,
die in wezen voldoen aan de vereiste vormen van het huidige isolatieglas.
Architectuuroverzicht
Automatische aluminium afstandsbuigmachine bestaat uit twee delen, opbergrek en
ontologie van buigmachines.
Opslag rek
Opbergrek bevat vier verplaatsbare opbergkisten, laadplatform, trogveranderende me
chanisme, trogonderzoek en andere systemen en componenten.
(1) Trog: de vier opslagtroggen kunnen een tot vier soorten aluminium afstandhouders opslaan met de
dezelfde breedte of verschillende breedtes, voor automatische toegang wanneer de apparatuur in werking is.
De vier troggen kunnen vrij van positie worden veranderd;
(2) Laadplatform: het laadplatform biedt operators een bedieningsplatform om:
voeg materialen toe aan de trog;
(3) Automatisch voersysteem: wanneer de apparatuur in werking is, automatisch voersysteem;
zal het aluminium afstandsstuk naar de gereedstaande positie brengen;in het proces van buigen, als de
aluminium spacer gebruikt voor buigen heeft het einde bereikt, dan zal het automatische invoersysteem:
voltooi de volgende acties van het aluminium afstandsstuk om de continuïteit van het buigwerk te garanderen:
en realiseer de functie van geen tailing;
(4) Trogwisselmechanisme: als de aluminium strips in de pre-trog klaar zijn, dan is het:
beschikbaar om materiaalwisselsysteem te bedienen om in de trog met materialen te veranderen.
(5) Voetschakelaar van het wisselen van de trog: het wordt gebruikt om het vergrendelde apparaat te openen en de trog te bedienen
-veranderend mechanisme.

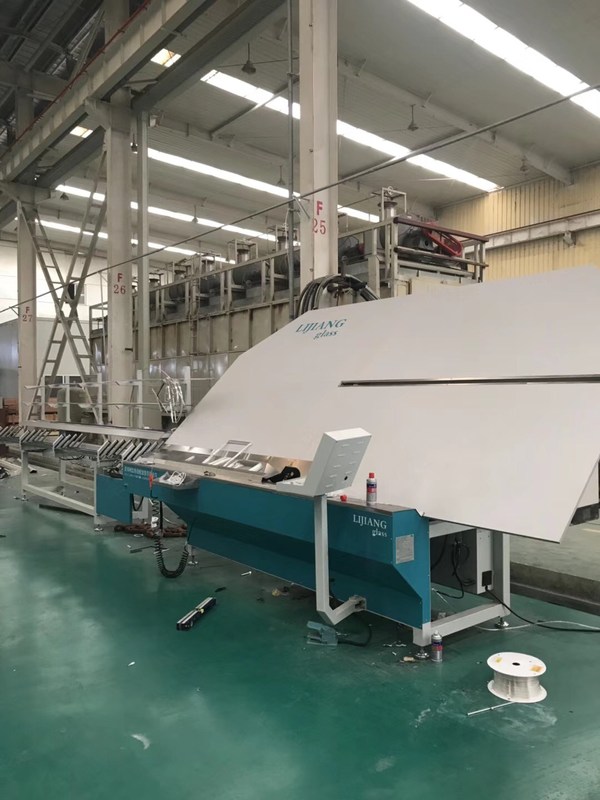

Apparatuur in Duitsland

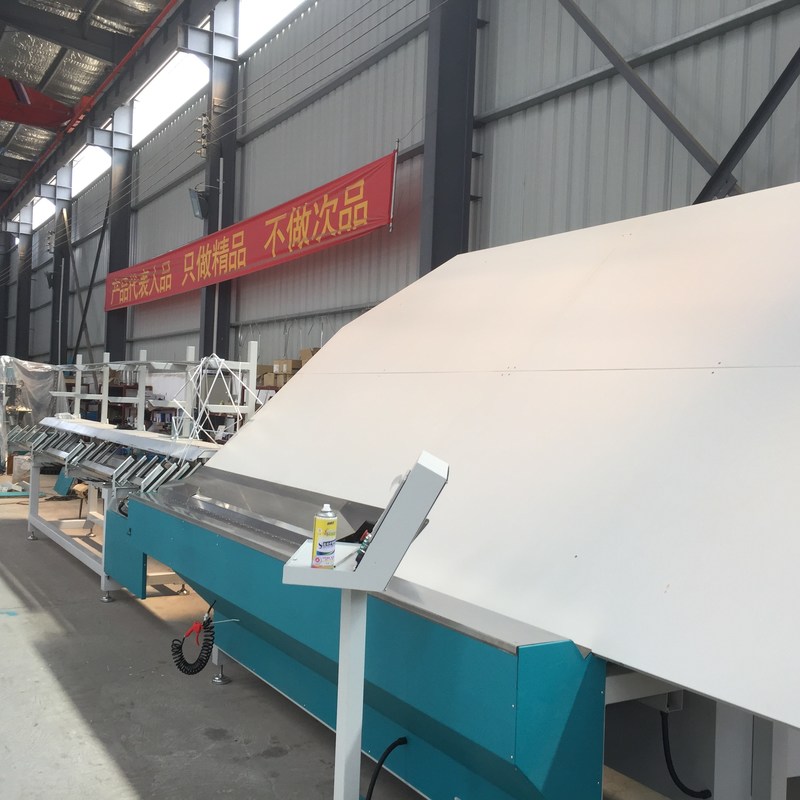

Apparatuur in Roemenië
Productvoorbeeldweergave:
Model | LJZW2020 |
Afmeting (LXBXH) | 10500 mm X 2200 mm X 2600 mm |
Luchtbron (MP) | 0,65 |
Stroomvoorziening en verbruik |
AC-380V 50HZ 2,5 kW |
Grootte van aluminium afstandhouders: |
B: 6-24 mm L: 4000 – 6000 mm |
Grootte van verwerkte aluminium frames |
Min: 150 X 250 mm Maximaal: 2000 X 2000 mm |
Verwerkingssnelheid | < 25 s / stuks (1000 mm X 1000 mm) |
Verwerkingsdatabase | 4 specificaties met 48 maten aluminium frames kunnen tegelijkertijd worden opgesteld.Maximale hoeveelheid voor continue verwerking reikt tot 9.999 stuks. |
Gewicht | 1255 KG |
NAAM | MERK | NAAM | MERK |
PLC | DUITSE SIEMENS | drieling | Taiwan AIRTAC |
Laagspannings elektrische apparaten | DUITSE SIEMENS | Cilinder | Taiwan AIRTAC |
servomotor | DUITSE SIEMENS | Magneetventiel | Taiwan AIRTAC |
Servo-stuurprogramma | DUITSE SIEMENS | Schakel stroom | Taiwan TEND |
Relais | JAPAN OMRON | TOUCH SCREEN | Taiwan WEINVIEW |
Sensor | KOREA AUTONICS | GIDS | Taiwan TBI |
