Productdetails:
|
Productie nam: | De automatische Geïsoleerde Lijn van de Glasverwerking | Maximum vullende gasgrootte: | 2500*3200mm |
---|---|---|---|
Toepassing: | Dubbel Glas, Drievoudig Glas | Controle: | PLC controle |
Het isoleren glasdikte: | 60mm | Motor: | Simens |
Gasinhoud: | >90% | ||
Hoog licht: | IG de geïsoleerde Lijn van de Glasverwerking,De Verwerkingslijn van het argongas Geïsoleerde Glas,Het automatische Materiaal van de Dubbele Verglazingsvervaardiging |

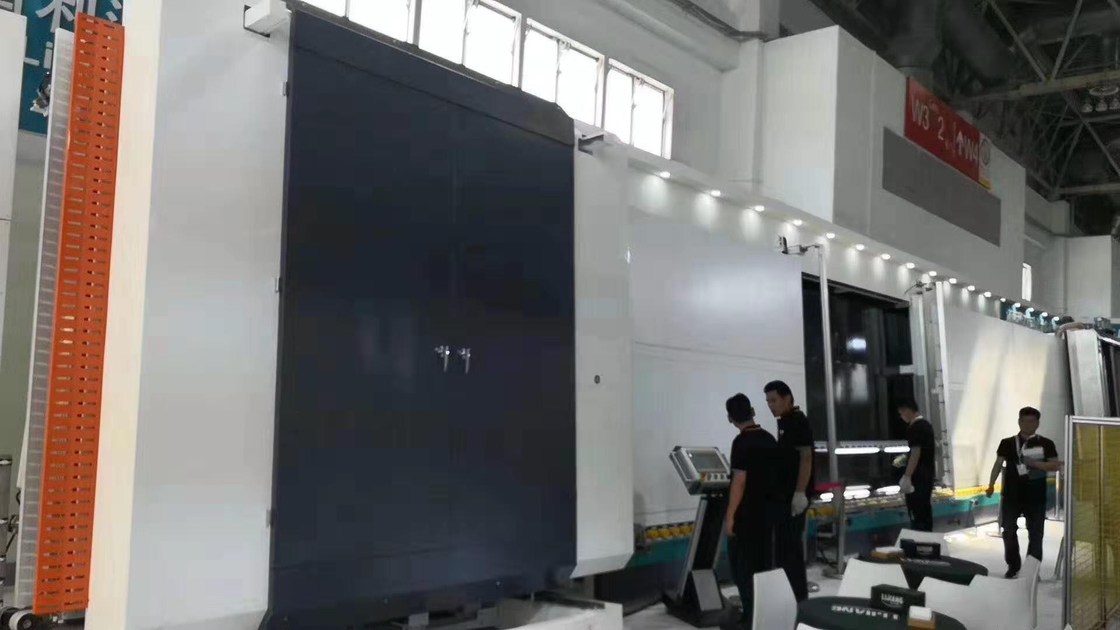

Beschrijving van de Automatische Geïsoleerde Lijn van de Glasverwerking
Het geïsoleerde de Lijn hoofddoel van de Glasverwerking is high-end kwaliteit te creëren, om klanten van de recentste productietechnologie te voorzien, productieefficiency, sparen productiekosten en opbrengsmaximale voordelen verbeteren.
Hoofdlijnen:
• De geïsoleerde Glasverwerking heeft 7 secties: 01 overdrachtsectie; wasmachine 02; 03 lossingssectie; inspectie 04 en installatiesectie; 05 overdrachtsectie; 06 en vullende sectie die drukken; 07 lossingssectie
• De gebruikende servomotoren van Siemens
• PLC controlesysteem, touch screeninterface
• Van toepassing op opbrengs dubbel glas, drievoudig glas
• Stapglas met facultatieve randen en gestalte gegeven glas
De details introduceren van de Isolerende glaslijn
• 01 overdrachtsectie
Automatische opsporing die van off-line film laag-E, opsporingsmechanisme met een laag bedekken
• wasmachine 02
Voordelen:
• Gebruikend 3Pairs van zachte borstels met 0.1mm zacht haar, kan glas wassen laag-e
• (Facultatief) voorwassen
• Het luchtmes kan de breedte van het luchtmes volgens de dikte automatisch aanpassen
• Het nieuwe luchtmes gebruikt aluminiumprofiel (het Mes van de Vogelbekdierlucht), wordt de grootte van de luchtafzet aangepast door de de eendbek van het aluminiumprofiel. Dit kan het aantal regelschroeven verminderen, ervoor zorgen dat elke schroef niet los is, en vermijdt de resonantie van het luchtmes.
• De verrichtingsdoos met de vertoning van de wassnelheid, kan wassnelheid (810m) nauwkeurig tonen
• Automatische de temperatuurcontrole van de watertank, water die systeem bijvullen
• Europees knalpotsysteem
• Roestvrij staalmateriaal
• 03 lossingssectie
• Opslagglas
• inspectie 04 en installatiesectie
Het is gemakkelijk om het glas te inspecteren en af te vegen. De nieuwe structuur van deze sectie wordt veranderd in een gealigneerde straal opheffende structuur (dubbele straal).
• 05 overdrachtsectie
• Het kan volgens daadwerkelijke behoeften worden gebruikt wanneer het werken. Automatische meting van glasdikte.
• 06 en vullende sectie die drukken
Voordelen:
• Het ultra-lange (2500mm*3500mm) isolerende glas kan tweemaal worden samengeperst
• Keurt transportband goed om glas over te brengen, gebruikt servomotor om glas te drukken
• De dringende plaat kan voor gemakkelijk onderhoud worden geopend
• Dringende raad met regelbare structuur om langdurige levensduur te waarborgen
• Vul automatisch argongas met significant het verzegelen effect, hogere argoninhoud
• Snel reagerende sensor voor permanente controle van gas vullend proces
• De gasconcentratie kan bereiken meer dan 90%
• De vastgestelde streken om verschillende grootte van glas met opvolgende te vullen die methode verzegelen vermindert argonverlies
• Kan gaswaarde plaatsen en het proces tonen om gas op het touche screen te vullen
• Geen behoefte aan boorgaten op het verbindingsstukkader
• Het standaardgas is Argongas
• 07 lossingssectie
• Opslagglas
• Kan met het verzegelen van machine worden verbonden
Technische parameters
Max. glasgrootte | 2500mm*3500mm |
Maximum glasgrootte voor het vullen van gas | 2500mm*3200mm |
Min. glasgrootte | 280mm*450mm |
Glasdikte | 315mm |
Het isoleren glasdikte | 60mm |
De snelheid van de glaswas | 2-10m/min |
De snelheid van de glastransportband | 45m/min |
Wasborstels | 3 paren zachte borstels met 0.1mm haar |
Watervoorziening | Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm |
Luchtlevering | Stroom: 0.8m/min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50HZ 40KW |
Afmeting | 23500*3500*3700mm |
Gewicht | 6500kg |
Elektroparameters
NAAM | OORSPRONG | MERK |
Servomotor | Duitsland | SIEMENS |
PLC | Duitsland | SIEMENS |
Laag voltageelektrisch apparaat | Duitsland | SIEMENS |
Frequentieconvertor | Duitsland | SIEMENS |
Overdrachtmotor | Taiwan | LINHAI |
Borstelmotor | Taiwan | LINHAI |
Waterpomp | China | LINGXIAO |
Gids | Taiwan | HIWIN |
Pneumatische Componenten | Taiwan | AIRTAC |
Elektrische maat | China | MIRAN |
Foto-elektrische schakelaar | Duitsland | ZIEKEN |
Micro- Schakelaar | Taiwan | NEIG |
Knoop en indicatorlicht | Frankrijk | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Middenrelais | Japan | OMRON |
IG lijn die met gas online vullen |
