|
Productdetails:
|
| naam: | Butyl Aluminium Sapcer voor Dubbel Glas | Voordeel: | Warme Rand Thchnolgy |
|---|---|---|---|
| Grootte: | kan verzoek zijn | Gebruik: | Dubbel Isolerend Glas |
| Hoog licht: | de machines van de glasverwerking,isolerende glaslijn |
||

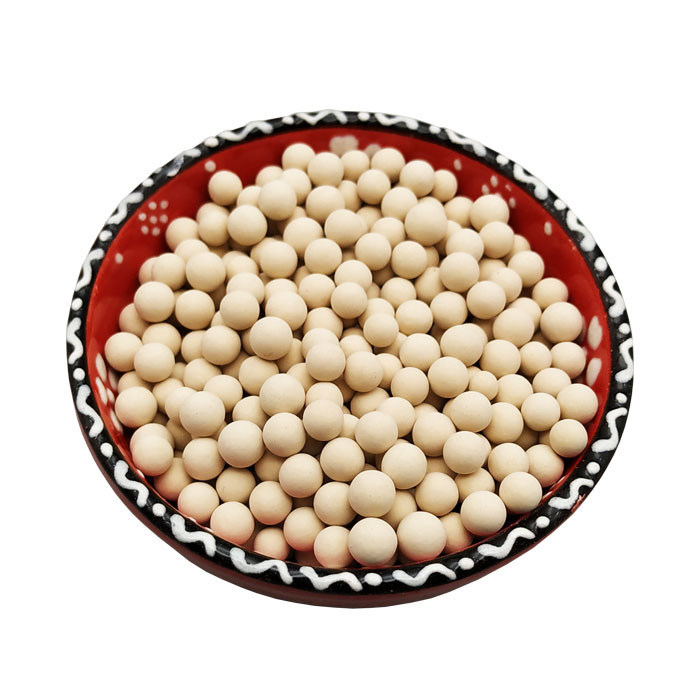

Zeoliet de korrelige zeef van 3A en 5Amolecular-als adsorbens voor het Isoleren van Glas
Zeoliet de korrelige zeef van 3A en 5Amolecular-als adsorbens voor het Isoleren van Glas
Zeoliet korrelige 3A moleculaire zeef als adsorbens voor het Isoleren van Glas
De moleculaire Zeef 3A is een alkali-metal alumino-silicaat; het is de kaliumvorm van de type A kristalstructuur. Het type 3A heeft een efficiënte porie openend van ongeveer 3 ångström (0.3nm). Dit is groot genoeg om in vochtigheid toe te staan, maar sluit molecules zoals onverzadigde koolwaterstoffen uit die polymeren kunnen potentieel vormen; en dit maximaliseert leven wanneer het ontwateren van dergelijke molecules.
1. Typische Chemische Formule
0,45 K2O . 0,55 Na2O . Al2O3 . 2 SiO2 . 4.5H2O
SiO2: Al2O3≈2
2. Technische Parameter
| Punt | Eenheid | Technische gegevens | |||
| Vorm | Korrel | Gebied | |||
| Diameter | mm | 1.5-1.7 | 3.0-3.3 | 1.7-2.5 | 3.0-5.0 |
| Grootteverhouding omhoog aan rang | % | ≥98 | ≥98 | ≥96 | ≥96 |
| Bulkdichtheid | g/ml | ≥0.68 | ≥0.68 | ≥0.68 | ≥0.68 |
| Slijtageverhouding | % | ≤0.20 | ≤0.25 | ≤0.10 | ≤0.10 |
| Het verpletteren sterkte | N | ≥45/cm | ≥60/cm | ≥30/piece | ≥70/piece |
| Statische wateradsorptie | % | ≥20 | ≥20 | ≥20 | ≥20 |
| Ethyleenadsorptie | % | ≤3.0 | ≤3.0 | ≤3.0 | ≤3.0 |
| Watergehalte, zoals verscheept | % | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
3. Typische Toepassing
1) Het drogen van onverzadigde koolwaterstoffen (b.v. butadien de ethyleen, propyleen,)
2) Het gebarsten Gas Drogen
3) Het drogen van aardgas, als de COS.minimalisering essentieel is, wordt of een minimum mede-adsorptie van koolwaterstoffen vereist.
4) Het drogen van hoogst polaire samenstellingen, zoals methanol en ethylalcohol
5) Het drogen van vloeibare alcohol
6) Statisch, (niet regeneratieve) dehydratie van het isoleren van glaseenheden, hetzij gevuld of gas-filled lucht.
7) Het drogen van koelmiddelen
4. Regeneratie
NANXIANG het moleculaire zeeftype 3A kan door één van beiden worden geregenereerd die in het geval van thermische schommelingsprocessen verwarmen; of door de druk in het geval van de processen van de drukschommeling te verminderen.
Om vochtigheid uit een moleculaire zeef van 3A te verwijderen, wordt een temperatuur van 200-230°C vereist. Een behoorlijk geregenereerde moleculaire zeef kan de punten van de vochtigheidsdauw onder -100°C. geven.
De afzetconcentraties op een proces van de drukschommeling zullen van het gasheden, en van de voorwaarden van het proces afhangen.
5. Grootte
3A - De zeoliet zijn beschikbaar in parels van 1-2 mm, (10x18-netwerk) 2-3 mm, (8x12-netwerk), 2.5-5 mm, (4x8-netwerk) en als poeder, en in korrel 1,6, 3,2.
Zeoliet korrelige 5A moleculaire zeef als adsorbens voor het Isoleren van Glas
Inleiding
5A moleculaire Sieveis een alkalialuminosilicaat; het is de calciumvorm van de Type A kristalstructuur. Het type 5A heeft het efficiënte porie openen van 5 ångström (0,5 NM). Het zal molecules met een kinetische diameter van Ångström minder dan 5 adsorberen en zal die groter uitsluiten.
Het is vooral geschikt voor PSA adsorber toepassingen waar het voor de scheiding van normale en ISO-paraffine (C4 aan C6-species), in PSA waterstofreiniging en in zuurstofconcentrators kan worden gebruikt.
Typische Chemische Formule
0,7 CaO. 0,3 Na2O. Al2O3. 2 SiO2. 4.5H2O
SiO2: Al2O3 ≈2
Toepassing
De sterke Ionische krachten van het tweewaardige calciumion maakt tot het een uitstekend adsorbens om water, Co2, H2S van zure aardgasstromen te verwijderen, terwijl het minimaliseren van COS.vorming. De lichte thio-alcohol worden ook geadsorbeerd.
Het wordt ook gebruikt voor de scheiding van normale en ISO-paraffine.
Productie van hoge zuiverheidsn2, O2, H2 en inerte gassen van gemengde gasstromen.
Technische Parameter
| Punt | Eenheid | Technische gegevens | |||
| Vorm | Korrel | Gebied | |||
| Diameter | mm | 1.5-1.7 | 3.0-3.3 | 1.7-2.5 | 3.0-5.0 |
| Grootteverhouding omhoog aan rang | % | ≥98 | ≥98 | ≥96 | ≥96 |
| Bulkdichtheid | g/ml | ≥0.64 | ≥0.64 | ≥0.66 | ≥0.66 |
| Slijtageverhouding | % | ≤0.20 | ≤0.40 | ≤0.20 | ≤0.20 |
| Het verpletteren sterkte | N | ≥30/cm | ≥45/cm | ≥30/piece | ≥60/piece |
| Statische wateradsorptie | % | ≥21.5 | ≥21.5 | ≥21.5 | ≥21.5 |
| Watergehalte, zoals verscheept | % | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
Regeneratie
NANXIANG het moleculaire zeeftype 5A kan door één van beiden worden geregenereerd die in het geval van thermische schommelingsprocessen verwarmen; of door de druk in het geval van de processen van de drukschommeling te verminderen.
Om vochtigheid uit een moleculaire zeef van 5A te verwijderen, wordt een temperatuur van 250-300°C vereist. Een behoorlijk geregenereerde moleculaire zeef kan de punten van de vochtigheidsdauw onder -100°C, of thio-alcohol of Co2-niveaus geven onder ppmv 2.
De afzetconcentraties op een proces van de drukschommeling zullen van het gasheden, en van de voorwaarden van het proces afhangen.
Grootte
5A - de Zeoliet zijn beschikbaar in parels van 1-2 mm, (10x18-netwerk) 2-3 mm, (8x12-netwerk), 2.5-5 mm, (4x8-netwerk) en als poeder, en in korrel 1,6, 3,2.
Aandacht
Vocht en pre-adsorptie van organisch vermijden alvorens te lopen, of moet worden gereactiveerd.
Contactpersoon: Miss. Rose
Tel.: +86 18678875966
Fax: 86-0531-85960498
