Productdetails:
|
Naam: | de machine van het dubbele verglazingsglas | Vlakglasdikte: | 315mm |
---|---|---|---|
De snelheid van de glaswas: | 6-15m/min | De snelheid van de glastransportband: | 45m/min |
Dubbel Glas: | Beschikbaar | Drievoudig Glas: | Beschikbaar |
Stapglas: | Beschikbaar | gevormd glas: | Beschikbaar |
Wasborstels: | 3 paren | Borstelsdiameter: | 0.1mm |
Hoog licht: | 15mm Isolerende Glasproductielijn,3mm Isolerende Glasproductielijn,15mm geïsoleerd glas productiemateriaal |

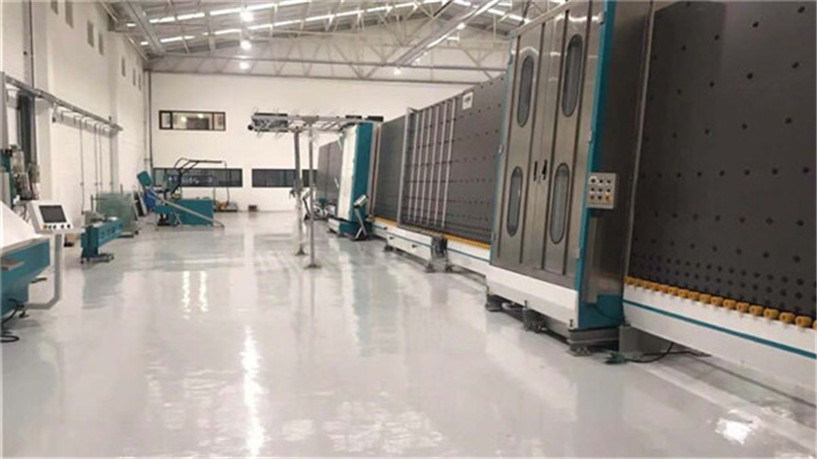

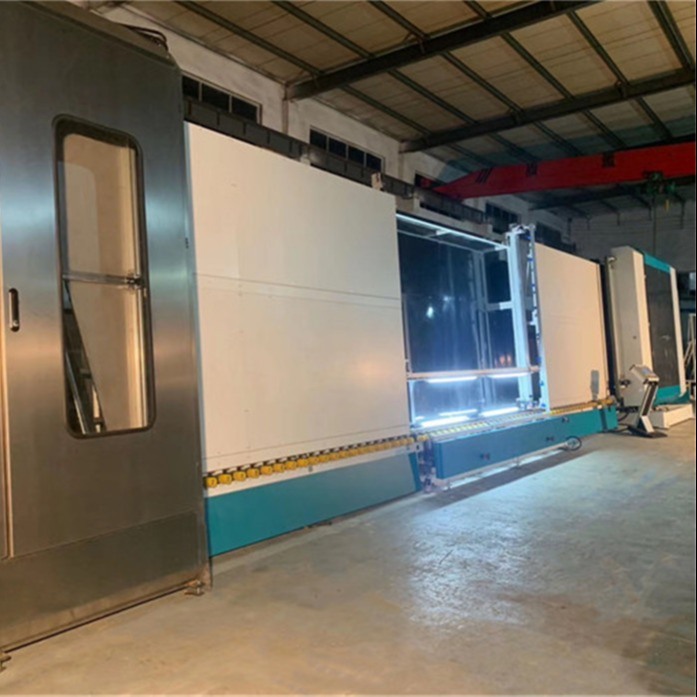

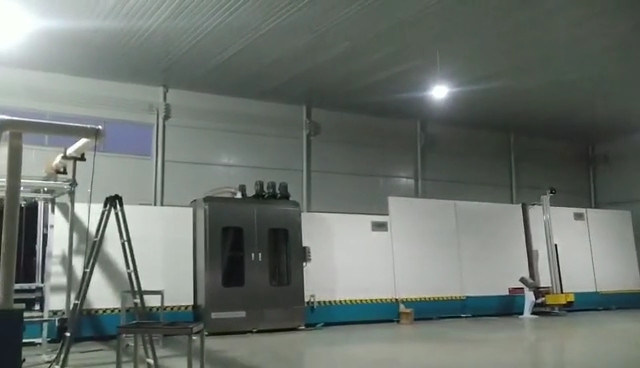

315mm Vlakke Isolerende Glasproductielijn met Borstels van de 3 Paren laag-e de zachte Was
1, Ladend deel
Om het Glas te vermijden laag-e zet omgekeerde kant en verlaat wieltekens of kras laag-e Deklaag wij deklaaginspectie - geleidende metaalfilm gebruiken (andere Foto-elektrische opsporing van het bedrijfgebruik, moeilijk om voor hogere transparante filmdeklaag te erkennen)
(Nylon en Polyurethaan + metaalkolom
2, Was en het Drogen deel
* Kunnen de drie paren zachte borstels glas wassen laag-e en het normale glas, de diameter is minder dan 0.1mm.
* De materialen zijn roestvrij staal.
* Het windmes is vlotterontwerp, houdt het altijd juiste en geschikte afstand 3mm tussen de het Zelfde glasoppervlakte en windmes (zoals LISEC-structuur (Opmerking: 3mm zijn de beste het drogen afstand)
Er is een universeel gezamenlijk apparaat. Toen de glasdikte werd veranderd, kan zich het luchtmes bewegen om de afstand vooruit en achteruit aan te passen, zodat de relatieve afstand tussen het windmes en het glas, constant is om de schade aan de glasfilm te vermijden toe te schrijven aan de verandering van de glasdikte.
* Het voor en achterkant samendrukking-wiel is al actief beweging en vervoert. Geen mater de glasgrootte is grote klein/dik/dun (8mm), regelmatig waarborgt het allen de glaspas door. (Zelfde als LISEC)

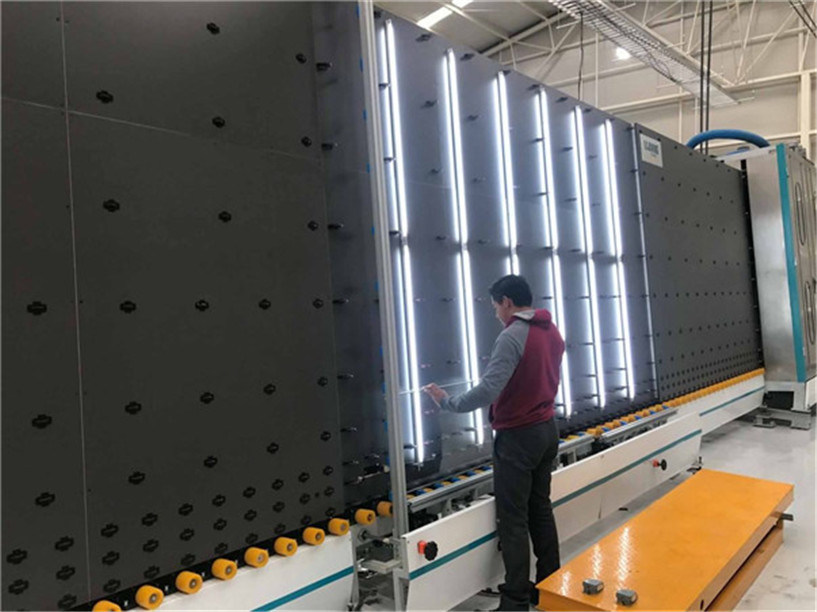

3, Ontdekkend deel
4, Assemblagedeel
De ingebouwde straal opheffende structuur (dubbele stralen) Geschikt voor ontdekt en veegt het glas af
5, Gas vullend en dringend deel
1, Diktemeting: de cilinder zet de elektronische heerser ertoe aan om de de glasdikte en breedte van het aluminiumkader te meten, om parameters voor inflatie en het servo drukken te verstrekken
2, Synchrone riemstraal die bewegen zich: de synchrone riemstraal zal zich volgens de de glasdikte en breedte van het aluminiumkader bewegen om ervoor te zorgen dat het inflatiegat tussen het eerste en tweede kader van het glasaluminium het hiaat (de waarde komt uit gelijkstroom-pushrod en elektronische heerser) heeft moeten opblazen
3, voeren de concentratie van het argongas in touch screen volgens vereiste klant in
4, Vertoningsfunctie: het touche screen zal de gehele vullende verwerking van het argongas tonen, zult u zeer duidelijk kennen hoeveel reeds argongas binnen indiende
E, GAS die vanaf bodem vullen
(Oud type)
Het dringende deel was waterscheiding in 4 delen (per 800mm), wanneer de pas kleine van het grootteglas (minder dan 800mm) door het drukken en de gas vullende sectie, het slechts één deelwerk.
Als meer dan 800mm maar minder dan 1600mm, het twee delen zullen werken, geen behoefte het gehele pers en gas vullende sectiewerk. het kan het argonglas besparen.
F, Zijverbindingsmanier volgt het verzegelen (nieuw type)
(de machinekant heeft één zuurstofsensor met 7-8 punten ontdekken.
G Regelbare Dringende Delen
1, heeft daar spanning na lassen in het Dringende kader, zodat uit - de vormproblemen is onontkoombaar na het gebruiken van wat tijd (de machine kan geen DGU drukken behoorlijk, gelijk en strak)
Voor deze ongelijke onontkoombare kwestie, hier zijn onze oplossing
2, Loodschroef het drukken
H lucht-Steun transportbanden (facultatieve functie)
Waarborg DGU binnen schoon zonder wielentekens
Na het wassen en alvorens te drukken al luchtsteun is
I Elektriciteitscomponenten
Wij gebruiken yaskava van Duitsland simens/Japan
Belangrijkste onderdelenlijst
Componenten | Merk | Opmerking |
Servomotor | Duitsland Simens | Voor gestapt glas |
Servobestuurder | Duitsland Simens | Voor gestapt glas |
Servomotor | Duitsland Simens | Voor overdracht |
Servomotor | Duitsland Simens | Voor pers |
PLC | Duitsland Simens | |
Laag voltagecomponent | Duitsland Simens | |
Frequentieconvertor | Duitsland Simens | |
Omschakelingsvoeding | Taiwan mw | |
Optoelectronic schakelaar | Korea Autonics | |
Pneumatische component | Taiwan Airtac | |
Pneumatische component | Taiwan Airtac | |
Touch screen | Taiwan Wenview | |
Reisschakelaar | Taiwan (NEIG) | |
Relais | Japan Omron | |
Knoop en indicatorlicht | Frans Schneider |
Technische gegevens
De grootte van 2000*2500 Max.glass |
Normaal glas |
2000*2500mm (2000*3000mm 二次压合) |
Glas met argongas | 2000*2500mm | |
2500*3500 maximum glasgrootte | Normaal glas | 2500*3500mm (2000*4000mm 二次压合) |
Glas met argongas | 2500*3200mm | |
Min.glass grootte | 280*450mm | |
Glasdikte | 315mm | |
Het isoleren glasdikte | 50mm (speciaal gemaakt voor 60mm vergt speciaal bericht) | |
De snelheid van de glaswas | De de zomer 8-10m/min winter 6-7m/min | |
De snelheid van de glastransportband: | 45m/min | |
Wasborstels | 3 paren | |
Watervoorziening: | Waterverbruik: 0.5t/h geleidingsvermogen: ≤50μs/cm6-7 | |
Luchtlevering | Stroom: 0.8m/min | |
Luchtdruk | ≥0.8MPa | |
Totale macht | 3P 380V 50HZ 34KW | |
Afmeting | 23500 *3500*3700mm |
