Productdetails:
|
Certificering: | CE | Naam: | Verticale glaslaadmachine |
---|---|---|---|
Voltage: | 380V/220V | Voorwaarde: | Nieuw |
Verleende naverkoop de Dienst: | Ingenieurs beschikbaar aan de dienstmachines overzee, Gebiedsinstallatie, het opdragen en opleidend, | Afmeting: | 700mm*2800mm*2500mm |
Overdrachtsnelheid: | 2-35m/min | Macht: | 380v |
Geïnstalleerde capaciteit: | 10kw | Het laden maximum glasgrootte: | 4000*2500mm |
Grootte van het ladings min glas: | 1200*1000mm | ||
Hoog licht: | 35m/de Glasmachine van Min Low E,2m/de Glasmachine van Min Low E,35m/Min dubbele verglazingsmachines |
De vacuüm van de het GlasLaadmachine van de Zuigingslader LJLSP Automatische Isolerende Machine van de het Glasverwerking Isolerende
De automatische Isolerende GlasLaadmachine is een gepatenteerd product dat hoge graad van automatisering is, die arbeidskrachten redden en productieveiligheid en efficiency verbetert. Deze machine keurt PLC goed om servomotor te controleren, automatisch ontdekt de foto-elektrische schakelaar verschillende glasgrootte. De vacuümlaadmachine van het Zuigings Automatische Isolerende Glas te hoeven om glas geen grootte manueel in te voeren. Het kan automatische looppas, zuigt glas, berekent lopende afstand. Wanneer de glasplank leeg is, zal het een alarm geven om arbeidersverandering eraan te herinneren het.
1.Main structuur
Het is samengesteld uit PLC controlesysteem, machine-hoofdsectie, vervoerssectie, uitloper-structuur sectie, servoaandrijvingssectie, enz.
2. Hoofdlijnen
1. Het keurt PLC controle goed, keurt 10 van het aanrakingsscreen.the dynamische duim systeem 3 servomotoraandrijving goed, is het gemakkelijk aan operate.the zettend manier want het glas van het gemeenschappelijke zetten, up/down-het zetten is;
2.The V de riem kan automatisch aan de centrumpositie van glasdikte aangepast worden; De motor drijft balschroef van verminderingstoestel om de V-riem aan te passen. De verplaatsingssensor introduceert het originele punt, en beweegt zich op het voeringsspoor;
3. Het machine-hoofd stijgt automatisch naar de glashoogte, als de glasgrootte te klein is, het is niet noodzakelijk uit te gaan; de servomotor drijft het verminderingstoestel door kettingstand op het voeringsspoor om de machine te maken up/down leiden, zodat het nauwkeurig de nodig hoogte kan;
4. De vervoerssectie vervoert automatisch het glas in de centrumpositie van uitloperssteun. De servomotor drijft het verminderingstoestel door kettingstand op het voeringsspoor om het glas in de uitlopers centrale positie te vervoeren;
5. De uitloperssteun kan automatisch bij up/down door de lengte en de breedte van het glas aanpassen; Wanneer het glas in de nodig positie bereikt, achteruit gaat de hulpsteun; De twee luchtcilinder drijft de vier-bar aaneenschakeling om de actieve voorzijde van de plaatbeweging te maken/achter, zodat het parallelle synchronicity kan waarborgen.
6. De uitlopers inhaleren, rekken, de wapensrek om zich uit uit de bepaalde negatieve druk te bereiken, heeft de negatieve drukmaat beschermend die effect, en kan het glas vermijden in het geval van de luchtlekkage wordt gebroken.
7. De machine kan arbeid 2-3people redden, en de het werk efficiency verbeteren door 2times
8. De uitloper up/down, uitlopersvoorzijde/achter, V-riemvervoer is dreef door servomotor, kan het bij de nauwkeurige positie worden gezet;
3.Main machineparameter
1. Maximum glasgrootte: 4000*2500mm
2. Glasdikte: 310mm
3. De snelheid van het zuigingswapen: 2-35m/min
4. De maximum grootte van zuigingswapen rekte zich uit uit: 800mm
5. De het werkhoek van schommelingswapen: 84~100°
6. Luchtconsumptie: 100L/min
7. Totale macht: 15KW
8. Totaal gewicht: 2000KG
9. Afmeting: 700*2800*2500mm

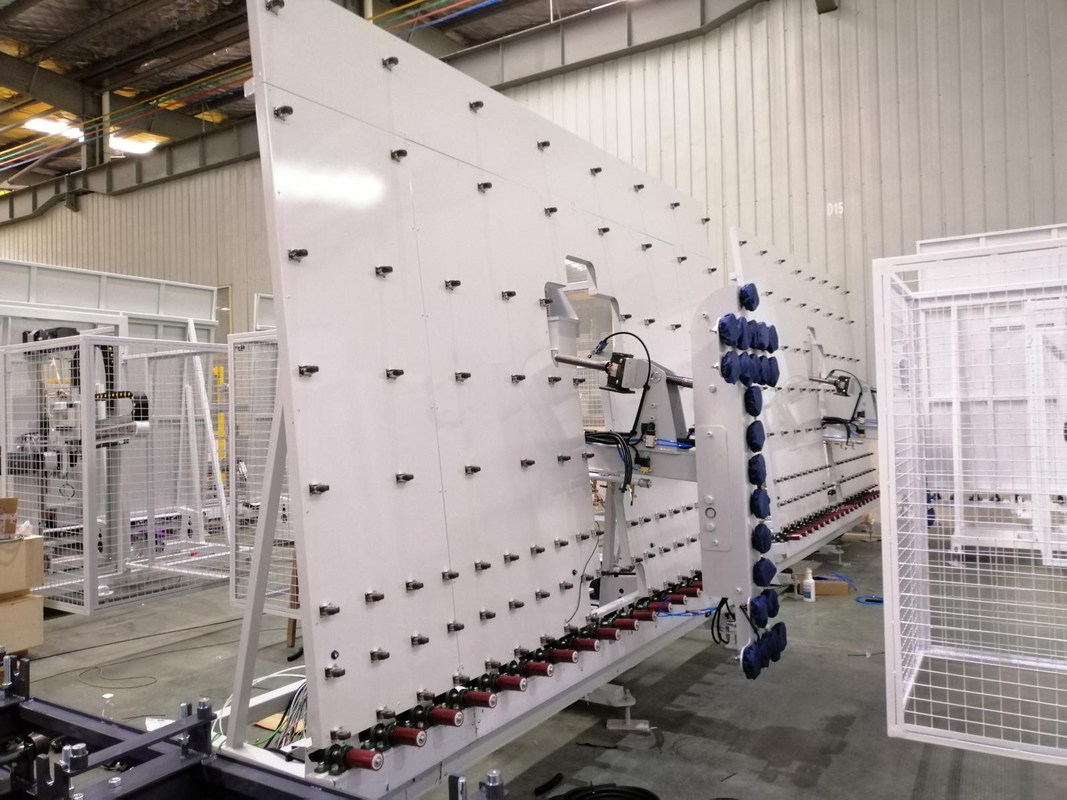

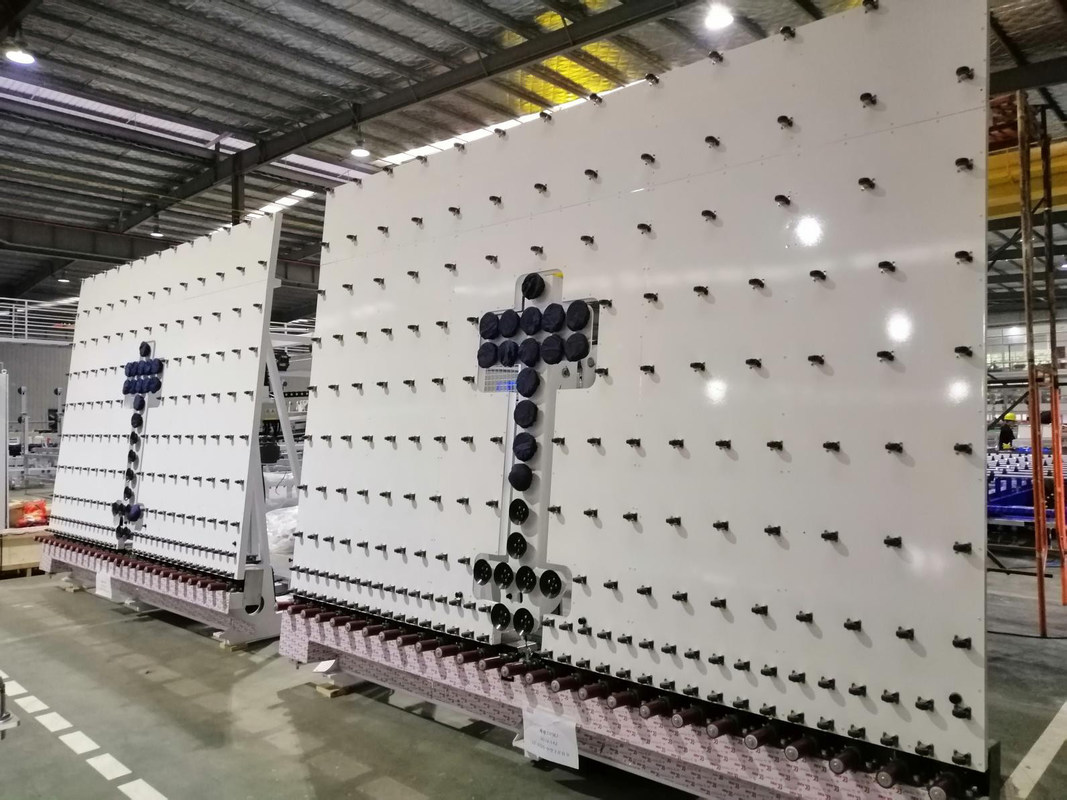

Detailfoto's
10KW de Machines van de glasverwerking, het Systeem van de de Lijstplc Controle van de Glaslading
Andere dubbele machine van de glasverwerking.
