Productdetails:
|
Certificering: | CE | Productienaam: | Automatische Isolerende het verbindingsstuk buigende machine van het glasaluminium |
---|---|---|---|
Maximum verbindingsstukgrootte: | 1800mm*2000mm | Min.bending machine: | 150*250mm |
Verbindingsstuktypes: | Verbindingsstuk van de aluminium het ruimte/warme rand | Servomotor: | servomotor |
Machinetype: | Kralenversieringsmachine, | Gebruik: | de bar die van het aluminiumverbindingsstuk, het verbindingsstukbar van het krommingsaluminium in ve |
automatisering: | Automatisch | De breedte van het aluminiumverbindingsstuk: | 5.526.5mm |
Hoog licht: | De isolerende Buigende Machine van het Glasverbindingsstuk,De Buigende Machine van het servomotorverbindingsstuk,Servoaluminium buigende machine |

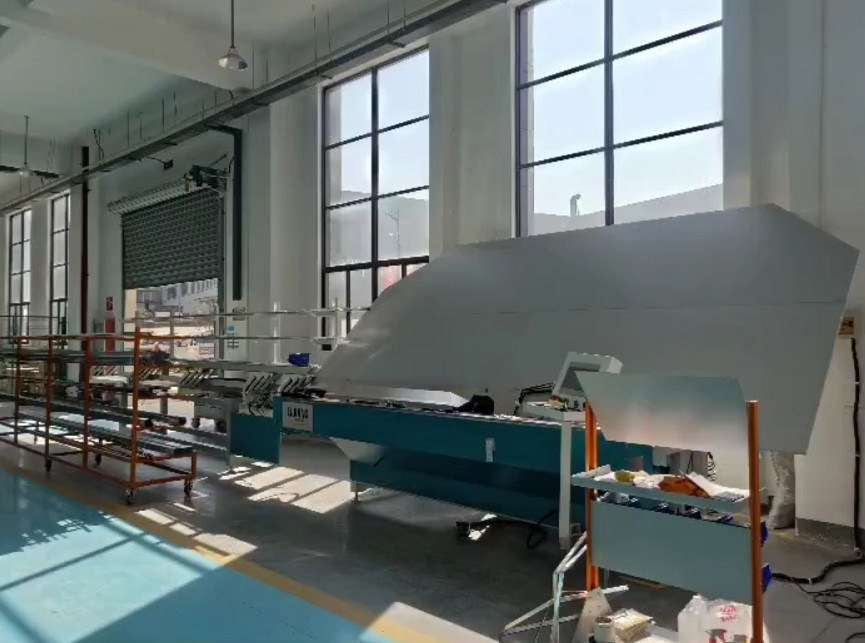

Automatische Isolerende het Verbindingsstuk Buigende Machine van het Glasaluminium voor Diepe Verwerkingsmachine
Productieoverzicht van de buigende machine van het aluminiumverbindingsstuk
Het geïsoleerde glas wordt gemaakt door 2pcs of meer vlotterglazen die met deshydratiemiddel van Argongas met Aluminiumkader vulden. Primaire (butyl) verbinding tussen het isoleren van glas en Aliminum-kader, secondry verbinding (polysulfide of structuur). Het geïsoleerde glas zal effectief beschermt straling wanneer met een laag bedekte film laag-E zijn. De automatische buigende machine van het Aluminiumverbindingsstuk is een speciaal materiaal om aluminiumkaders te maken van het isoleren van glas, dat de traditionele vervaardigingstechnologie vervangt. Kan de buigende machine van het aluminiumverbindingsstuk een verscheidenheid van convexe veelhoekige aluminiumkaders door één aluminiumstrook in één keer maken, waarbij de sterkte van het aluminiumkader wordt versterkt, dat het het verzegelen effect van het isolerende glas beter maakt.
Detail van de Automatische buigende machine van het Aluminiumverbindingsstuk
1.Automatic heeft de buigende machine van het aluminiumverbindingsstuk Vier of Twaalf verschillende opslageenheden van de verbindingsstukgrootte kunnen kiezen
de besnoeiing en het voeraluminiumverbindingsstukken van 2.Automaticlly
3. Op zwaar werk berekend schakelaars, gemak en veiligheid voor installatie en het zuiveren
de controlesysteem van 4.Siemens 1200PLC met snelle het werk snelheid. Duits plc van Siemens controlesysteem, touch screeninterface.
5. De aluminiumverbindingsstukken zijn beschikbaar in verschillende specificaties en in grootte van 6A-27A.
6.Support het ononderbroken buigen, het vermijdt automatisch verbindingsstuk - verbinding terwijl het buigen en het snijden
7.Spare de delen van al machine hebben identiteitskaart-codes.
8.The het speciale apparaat van de machinehand wordt gebruikt om groot verbindingsstukkader te buigen
9.Precise buigend effect, hoekfout minder dan 0.1mm.
10.Automatic kan de verbindingsstuk buigende machine het roestvrije staal (facultatief) buigen /thermix van /technoform /Alupro /swisspacer/ van het aluminiumverbindingsstuk
11.Printing document (de Facultatieve) functie van de etiketsticker, kon het gemakkelijk verwijderen.
11.USB de inputfunctie, het kan lezen gegevens direct uitblink
Hoofdlijnen van de buigende machine van het Aluminiumverbindingsstuk
1.Bending en die het knipsel vermijdt automaticlly de verbinding, de rondheid, auto matically na het buigen wordt gesneden.
2.It kan driehoek, rechthoek, positieve vijf vierkantigheid, positieve zeshoek, rondheid etc. maken shap.
3.Pause en Teruggesteld apparaat voor behandelend materiaalmislukkingen
4.PLC controle, touch screen eenvoudige verrichting. Siemens 1200 PLC controlesysteem met snelle het werk snelheid
5.Four materiële stragegroeven voor vier verschillende specificaties van verbindingsstukken.
6.Bend het aluminiumverbindingsstuk, vlot roestvrij staal, warm verbindingsstuk, vermijdt automatisch de spelden terwijl het buigen en het snijden
7.Bending vormkader. Het gebruiken van het apparaat van het cirkelwiel om cirkelkader of kader met cirkelhoeken te buigen. Min R60, Maximum R150, verbindingsstukgrootte: 5.5-26.5). De verschillende grootte van aluminiumbars vereist verschillende groottehulpmiddelen
Technische parameter van Automatische verbindingsstuk buigende machine
Max. buigende grootte
|
2000mm*2000mm |
Min. buigende grootte
|
250mm*180mm |
De breedte van het aluminiumverbindingsstuk
|
6A - 27A |
Verbindingsstukkenrekken | 4 rekken |
De fout van de verbindingsstukgrootte
|
±0.5mm |
Hoekfout
|
±1° |
Verwerkingssnelheid
|
< 25s=""> |
Luchtlevering
|
≥0.65MPa |
Voltage | 380V50Hz 3P |
Totale macht | 2.5KW |
Afmeting | 10500mm*2200mm*2600mm |
Verwant Product
Slimme Verticale Rand die Machine LJCM2545 schrapt
Hoofdeigenschap
• Bidirectionele glastoegang
• Automatisch maatregelengrootte
• Onderscheid automatisch oppervlakte laag-e
• Het hoofd kan geroteerde 360° zijn
• Veilig en volledig automatisch apparaat
• PLC controlesysteem, touch screeninterface
• Het systeem van de zes servoscontrole
• De randschrapping is regelbaar
• Het intelligente controlesysteem, kan batch-verwerking erkennen
Technische gegevens
Max. grootte van de glasverwerking | 2500*4500mm |
Min. grootte van de glasverwerking | 400*280mm |
Glasdikte | 315mm |
Diameter van malend wiel | 200mm |
Transportbandhoogte | 500mm |
Rand die breedte schrapt | 1050mm |
Transmissiesnelheid | 1. 29m/min |
Rand die snelheid schrapt | 2-29m/min |
Schurende wielbreedte | 10/12/15 mm |
Glasdikte | 3 - 15mm |
Het malen wielsnelheid | 0~3000r/min |
Totale luchtconsumptie | 100L/ min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50Hz 3.35KW |
Afmeting | Afmetingen: 9700×2500×3400mm |
Totaal gewicht | 3700KG |
Elektroparameters
NAAM | OORSPRONG | MERK |
Servomotor | Taiwan | TAIDA |
PLC | Taiwan | TAIDA |
Pneumatische component | Taiwan | AAIRTAC |
Lage drukelektriciteit | Duitsland | SIEMENS |
Stroomonderbreker | Duitsland | SIEMENS |
Sensorschakelaar | Korea | AUTONICS |
Benaderingsschakelaar | Korea | AUTONICS |
Grensschakelaar | Taiwan | NEIG |
Schakelaar | Duitsland | SIEMENS |
Frequentieconvertor | Frankrijk | SCHNEIDER |
Hoofdknoop | Frankrijk | SCHNEIDER |
Middenrelais | Japan | OMRON |
Dichtingsproduct-uitspreidende Machine LJST02A
Hoofdeigenschap
• Ingevoerd motorsysteem om materiaalefficiency te verbeteren
• Ingevoerd dichtingsproductkanon, roestvrij staalmixer
• De hoge druk beschermt apparaat
• Anti-achterdatatransportbesturingstructuur
• De gemengde tariefdetector kan het tarief van twee soorten lijm controleren
Technische gegevens
Het werk luchtdruk | 0.3-0.6MPa |
Dichtingsproduct uitspreidende druk | 15-20MPa |
Dichtingsproductvolume | 4L/min |
Diameter van A/B-dichtingsproduct | 570mm/280mm |
De drukverhouding van de dichtingsproduct uitspreidende lucht | 50:1 |
Gemengd tarief | 6:1-14:1 |
Luchtlevering | Stroom 0.8m3/min |
Luchtdruk | ≥0.8MPa |
Algemene afmeting | 1100*950*1630mm |
Butyl Extrudermachine LJTB 01
Hoofdeigenschap
• PLC controlesysteem, touch screeninterface
• Identificeer automatisch de breedte van aluminiumbar, kan de lijm nuzzle automatisch zijn aanpast
• Het kritieke deel van het hydraulische systeem dat de Duitse invoer van componenten gebruikt om ervoor te zorgen dat het plastic gelijk hoogtepunt
• Verwarm, verbeter snel het werkefficiency voor
• met het voorverwarmen van functie
• Met uitlaat opblaasbare functie, verbeter de kwaliteit van het verzegelen en bespaar tijd voor plastiek
• Snel met een laag bedekkend snelheid, kan tot 47m/min
• Het bewaren van de hoeveelheid lijm
Technische gegevens
Samendrukkingsdruk | 10-18MPa |
Temperatuur | 110~140℃ |
De breedte van het aluminiumverbindingsstuk | 6A - 27A |
Snelheid | 5-47m/min |
Diameter van butyl cilinder | 200mm |
Luchtlevering | 0.4m ³ /min |
Luchtdruk | ≥0.6MPa |
Totale macht | 380V, 5.7KW, 50HZ |
Afmeting | 2800×700×900mm (L×W×H) |
gewicht | 650kg |
Elektroparameters
Naam | Origineel | Merk |
PLC | China | KINCO |
Klep | Duits | HAWE |
Laag voltageelektrisch materieel | Duits | SIEMENS |
Hydraulisch en pneumatisch aanjagend systeem | Duits | MAXIMATOR |
Frequentieconvertor | China | KINCO |
Pneumatische componenten | Taiwan | ARTAC |
Snelle uitlaatklep/Vacuümgenerator | Japan SMC | SMC |
Reislicht | Japan | OMRON |
Optische vezel | Japan | OMRON |
Handgas het Vullen Machine LJCJ02N
Hoofdeigenschap
• Het wordt gebruikt voor het vullen van Argon in het isoleren van glas
• Hoog effectief, toegestaan voor vier stukken van IGU
• Wanneer het gas volledig is, zal het automatisch alarmeren en zal ophouden
• Kan de gegevens van gaswaarde plaatsen en tonen
Technische gegevens
Voeding | 220V 50Hz |
Totale macht | 0.1kw |
Afmeting | 620*439*700mm |
De opheffende lijst LJ2510P-09 van de glaslading
Hoofdeigenschap
Technische gegevens
Afmeting van lijst-raad | 2500*600mm |
Lading | 2500*600mm |
Hoogte van het opheffen | 1200mm |
Kleur | Geel |
