Productdetails:
|
Productienaam: | De Auto van de glasuitloper | Toepassing: | Ladingsglas |
---|---|---|---|
Gewicht: | 300kg/500kg/900kg | Het gebruiken: | Glas het opheffen |
Garantie: | 1 jaar | machinemacht: | 4KW |
Hoog licht: | 500kg vacuümhijstoestel Opheffende Systemen,300kg vacuümhijstoestel Opheffende Systemen,500Kg autoglaszuignappen |
500Kg uitlopersauto
Productomschrijving:

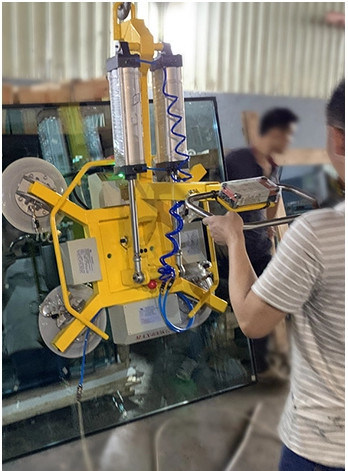

De auto van de glaszuignap wordt in werking gesteld voor elektrisch en hydraulisch. Het gehele systeem bestaat uit elektrisch vacuümapparaat, elektrisch prestatiesapparaat, hydraulisch prestatiesapparaat, elektrisch aandrijvingssysteem en het systeem van de veiligheidsbescherming, dat de verrichting kunnen realiseren van het vastklemmen van, het opheffen van en het dragen van het glas in een specifieke positie. Het kan ook in diverse modellen worden geassembleerd om aan verschillende systemen aan te passen.
Informatie | Details |
Geschikt om op te heffen |
Materiële eigenschappen: Gasdichte niet-poreuze, vlotte oppervlakte Voorbeeld: vlakglas, de bouwglas, diverse soorten verwerkingsglas en speciaal glas |
Gewicht | 500KG |
二, FREDDIE
Naam | Type: FVL-CS500-10 500KG |
Veilige Ladingscapaciteit |
500kg,
|
Lichaamsgrootte | 2850mm*1200mm*1750mm |
Uitlopersbeschrijving | Zwart rubber, bestand schuring, |
Macht | 200Ah (24V) *4pcs |
Lastenmacht |
110V~ 240V, 50/60Hz |
Machinemacht | 4KW |
Gewicht | 500KG |
Geschikt materiaal | Glas |
Het gebruiken van manier | Het handboek werkt |
Productgewicht |
1500kg |
Geluidsniveau
|
Minder dan 70 Db |
三, FREDDIE
Hydraulische schuine stand 180° naar omhoog en naar beneden met het ophouden bij om het even welke positie. | |
Het hydraulische hoofd zwenkt links & juiste 90°with ophoudend bij om het even welke positie. | |
Hydraulische lift boven en beneden maximaal 4000mm. | |
Functies |
Hydraulisch breid het opheffende wapen tot 1000mm uit. |
Elektrische auto, controle door stuurwiel | |
Hydraulische verlaten beweging & juiste 90° | |
Herladen wanneer elektriciteitsmacht minder dan 30% | |
Instructure | Het systeem van het Accumniet teruggeven en vacuümcompensatiesysteem |
四, de belangrijkste delen van de machine
1. Volledig elektrisch zuignapdeel:
●De drijfcomputer heeft een zwakstroomapparaat van de te sterke intensiteitbescherming om undervoltage effectief te verhinderen het elektrosysteem te berokkenen.
●Hoge prestaties hydraulisch pompstation
●Uitgerust met elektronische grensschakelaar, kan het de maximum het opheffen hoogte van de brug nauwkeurig controleren, effectief de opheffende motor beschermen en het gebruik van de motor uitbreiden.
het leven.
●De aandrijvingsmotor heeft de voordelen van sterke macht, stabiele prestaties en met geringe geluidssterkte.
●Industriële batterij voor elektrische die zuignapauto, met intelligente aanpassingslader wordt uitgerust, met automatisch macht-van functie, het volledige laden
Er is geen behoefte aan controle ter plaatse.

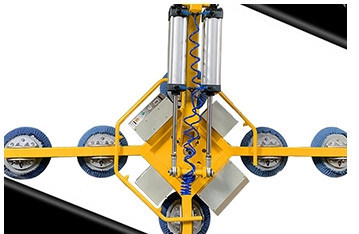

2. Zuignapmechanisme: Het zuignapkader wordt ontworpen in een rechthoekige vorm en door vierkante buis en rechthoekige buis gelast, die veilig en duurzaam is. De zuignappen worden gelijk verdeeld, zodat de kracht zelfs is en de stal nadat het glas wordt geadsorbeerd, en de zuignappositie in het volledige rechthoekige kader kunnen worden aangepast om aan verschillende specificaties van het glas aan te passen. Het werklading 500kg, het lopen de controle van snelheidsarbeidskrachten.
3. Zuignap: Het keurt vast punt rubberzuignap goed, kan elke zuignap onafhankelijk worden geopend en worden gesloten om aan verschillende specificaties van glas aan te passen; voor abnormale stroomuitval, kan het vast puntrubber effectief de negatieve druk in het zuignaplichaam houden dat langzaam, vermindert om het werkstuk voor een bepaalde periode te houden. Gedaald.
4. Tikmechanisme: Hydraulische pushrod zet de zuignaphouder ertoe aan om tik te bereiken 0-90°.
5. Roterend mechanisme: Gebruik het reductiemiddel + het toestel om de zuignaphouder ertoe aan te zetten om omwenteling te bereiken 0-360°.
6. Vacuümdeel: Keur de ingevoerde olievrije vacuümpomp van gelijkstroom + controleklep + de klep van de inhamsolenoïde + filter + inham digitale druksensor goed + enige de controlekogelklep van de zuignapholte om snelle en stabiele adsorptie en versie van glas te bereiken.
7. Alarmsysteem: Wanneer de dalingen van de systeem vacuümdruk van de bovengrens (85%) aan de ondergrens (55%), het lage drukalarm wordt teweeggebracht, en het systeem de vacuümpomp controleert om de druk automatisch bij te vullen tot de bovengrens van de vacuümdruk wordt bereikt, effectief verzekerend de veiligheid van het glas door het behandelende proces.
五, het Werkproces
(10) stel pushrod in werking om de zuignap in te trekken aan het kader van de zuignapdeur, en dan het deurkader weg te gaan; dan beweeg de zuignap naar het te behandelen glas te verplaatsen, en stappen 3-9 herhalen om het glasvervoer opnieuw te voltooien.
6, Parameters
Naam | Reeks | Parameters | |
1 | Aandrijvingsvorm | 电动 | |
2 | Drijfstijl | 步行式 | |
3 | Geschatte lading | Kg | 1500 |
4 | De afstand van het ladingscentrum | mm | 600 |
5 | Het opheffen hoogte | mm | 3000 |
6 | Hoogte wanneer de brug wordt ingetrokken | mm | 2000 |
7 | Hoogte na zuignapdaling | mm | 1000 |
8 | Machinelengte | mm | 2850 |
9 | Machinebreedte | mm | 1200 |
10 | Draaiende straal | mm | 2500 |
11 | Het drijven van snelheids Volledige lading/geen lading | km/h | 5 |
12 | Het opheffen van snelheids Volledige lading/geen lading | m/s | 0.06/0.13 |
13 | Dalende snelheids Volledige lading/geen lading | m/s | 0.13/0.10 |
14 | Maximum dat capaciteits Volledige lading/geen lading beklimt | % | 6/15 |
15 | De macht van de aandrijvingsmotor | KW | 1.2 |
16 | Het opheffen motormacht | KW | 2.2 |
17 | Voertuiglawaai | Db (A) | 70 |
18 | Batterijvoltage/capaciteit | V/Ah | 24/200 |
19 | Lader | V/A | 24/15 |
20 | Machinegewicht | Kg | 1500 |
Verwant product van LIJINAG-GLAS
Automatische GlasLaadmachine voor het Isoleren glasverwerking
LJASP 3525 verticale ladingslijst van het isoleren van Glasmachine
A.Technical prestaties:
1. Alle hoofdkaders van het staal van de de kwaliteitsrechthoek van het materiaalgebruik leiden groepen nationale die norm door buizen met bout wordt gelast en wordt gepast.
2.Electric controlesysteem van het merkmodules van Schneider van het materiaalgebruik van elektrisch; Het ingevoerde SIMENS programmeerbare die controlemechanisme van de programmacontrole gebruik, met aanrakingspaneel wordt gepast.
3.The de machine werd ontworpen met beknopte verschijning en in overeenstemming is met de moderne fabriek met veilige tekens, en verwijzing volgens de Euro CEI-norm van ontwerp tot vervaardiging en installatie.
TECHNISCHE GEGEVENS | |
Maximum glasgrootte | 2500*3500mm |
2000*2500mm | |
Glasdikte | 312mm |
Luchtbron | 0.8Mpa |
Macht | 3P 380V/1P+N 220V 50Hz 38KW |
Machinegrootte | 3200*2800*1800mm |
2600*2800*1800mm |
B.Mainly technische parameter:
1.Loading maximum glasgrootte: L X W = 3500 x 2500 mm
Het laden min. glasgrootte: L X W = 800 x 600 mm
Glasdikte: (310mm)
2.Dimension van lading dien ong. in:
L X W X H= 3700mm x 2800mm de bodemsteun 530mm van x 2500mm+ (±30mm)
3.The de verticale ladingslijst gebruikt Servomotor aangezien het aandrijvingssysteem en alle motoren met oneindig veranderlijke snelheden, de overdrachtsnelheid van deze lijst 2-35m/min zijn; Ladingscyclusduur: 35S
het 4.Adopts volledig-gesloten systeem van de lijncontrole voor het nauwkeurige plaatsen voor de machine en het stabiele lopende systeem; Configuratiebeschrijving
5.The het overhellen wapen horizontale die beweging door Servomotor en nauwkeurige versnellingsbak, de aandrijving van het toestelrek wordt gecontroleerd;
6.Lifting structuur: Servomotor en nauwkeurige versnellingsbakcontrole en synchrone riemaandrijving;
7.The de overhellende structuur van het zuignappenkader: Servomotor en nauwkeurige versnellingsbakcontrole en onstabiele koppelstangaandrijving;
8.Bottom overdrachtstructuur, Servomotor en nauwkeurige versnellingsbakcontrole en kettingoverbrenging.
9. 4 as alle-digitale controle met het nauwkeurige plaatsen en snelle flexibiliteit; Al snelheid kan zijn
regelbaar volgens productielijnsnelheid.
10.Super HMI controleren de van het materiaal lopende status en systeem parameters; Het kan gegevens plaatsen volgens de verschillende hoogte van het glasrek en hoek en ook vooraf instellend of het registreren van de huidige verschuiving van productie.
11.Vacuum pompsysteem: hoogst efficiënte het type van mono-blok roterende blad vacuümpomp;
Zuignappen: Gebruik ingevoerd PF zuignappen¢120mm type
12. De levering van het luchtkompres: 5-7bar, 30L/min; Samengeperste luchtlevering: 5-7bar, 30L/min;
13.Power levering: 380V, 50HZ, 3 fasen,
Als professinal het Isoleren vervaardiging van de glasmachine in China, behalve materiaal zoals Moleculaer-zeef en aluminiumverbindingsstuk en dichtingsproduct. Wij zijn goed bij het develping van en het veroorzaken van de automatische verticale insulaing productielijn van de glasverwerking, verticaal glas laag-e egde etc. schrappend machine, insulaiting het glasproductielijn van de automaticerobot.
