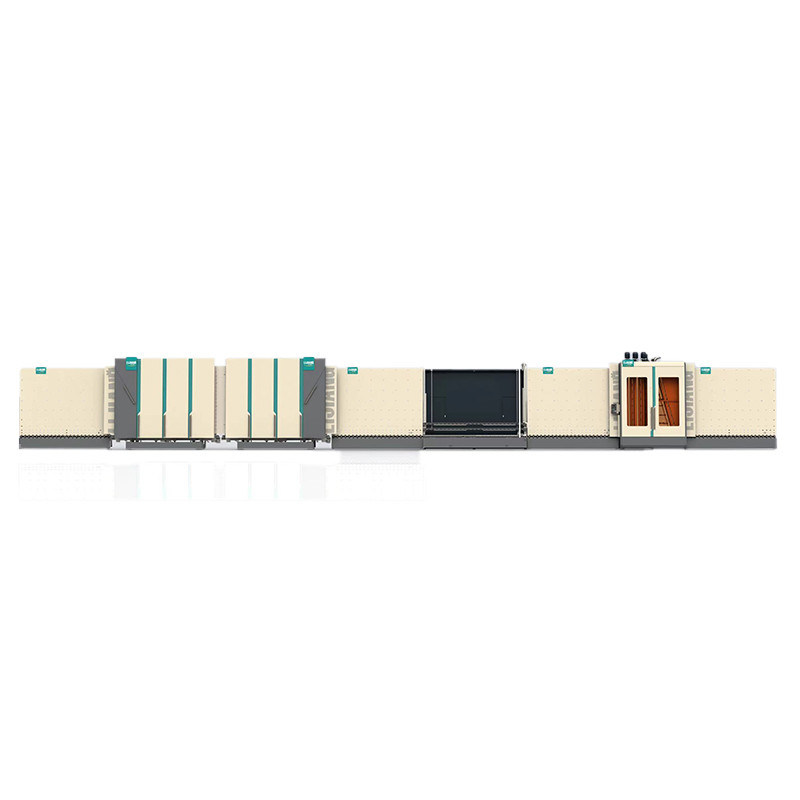

Productdetails:
|
| Merknaam: | LIJIANG | Het isoleren glasdikte: | 5cm |
|---|---|---|---|
| Afmeting (l*w*h): | 23000mm*3000mm*3500mm | Max.glass grootte: | 2500*5000MM |
| Min.glass grootte: | 300*450mm | Glasdikte: | 315mm |
| Gewicht: | 5000kg | Voltage: | 380V 50HZ |
| Voltage: | 380v | Totale Macht: | 41KW |
| Wassnelheid: | 15m/min | Borstels: | 6 |
| Hoog licht: | 15m/Min Insulating Glass Production Line,15m/Min Insulating-glaswasmachine,glaswasmachine voor Venster |
||
1, Ladend deel
Om het Glas te vermijden laag-e zet omgekeerde kant en verlaat wieltekens of kras laag-e Deklaag wij deklaaginspectie - geleidende metaalfilm gebruiken (andere Foto-elektrische opsporing van het bedrijfgebruik, moeilijk om voor hogere transparante filmdeklaag te erkennen)
(Nylon en Polyurethaan + metaalkolom

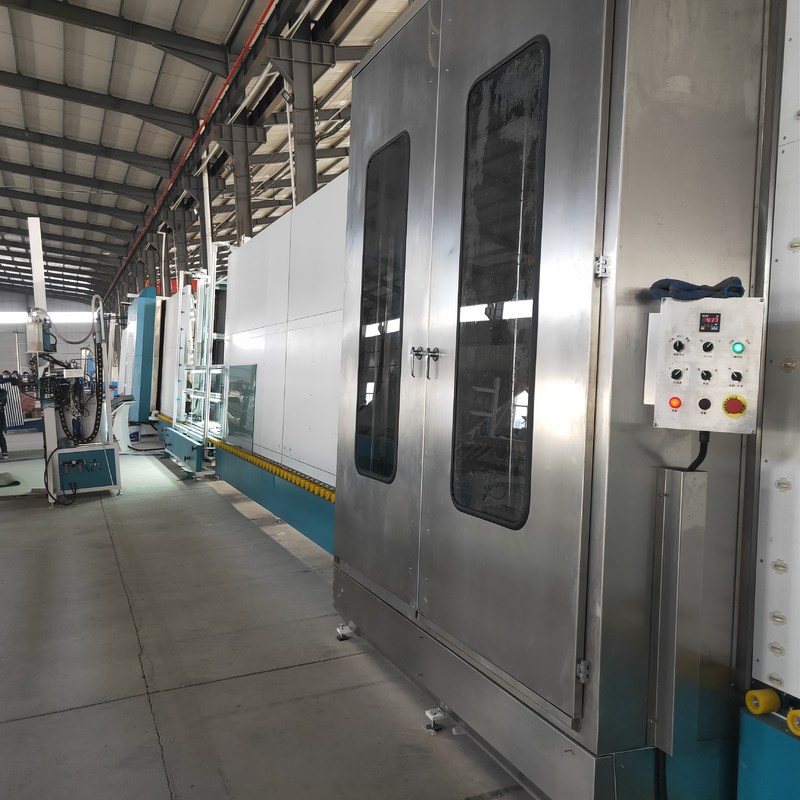

2, Was en het Drogen deel
* Kunnen de drie paren zachte borstels glas wassen laag-e en het normale glas, de diameter is minder dan 0.1mm.
* De materialen zijn roestvrij staal.
* Het windmes is vlotterontwerp, houdt het altijd juiste en geschikte afstand 3mm tussen de het Zelfde glasoppervlakte en windmes (zoals LISEC-structuur (Opmerking: 3mm zijn de beste het drogen afstand)
Er is een universeel gezamenlijk apparaat. Toen de glasdikte werd veranderd, kan zich het luchtmes bewegen om de afstand vooruit en achteruit aan te passen, zodat de relatieve afstand tussen het windmes en het glas, constant is om de schade aan de glasfilm te vermijden toe te schrijven aan de verandering van de glasdikte.
* Het voor en achterkant samendrukking-wiel is al actief beweging en vervoert. Geen mater de glasgrootte is grote klein/dik/dun (8mm), regelmatig waarborgt het allen de glaspas door. (Zelfde als LISEC)
3, Ontdekkend deel
4, Assemblagedeel
De ingebouwde straal opheffende structuur (dubbele stralen) Geschikt voor ontdekt en veegt het glas af
5, Gas vullend en dringend deel
1, Diktemeting: de cilinder zet de elektronische heerser ertoe aan om de de glasdikte en breedte van het aluminiumkader te meten, om parameters voor inflatie en het servo drukken te verstrekken
2, Synchrone riemstraal die beweegt zich: de synchrone riemstraal zal zich volgens de de glasdikte en breedte van het aluminiumkader bewegen om ervoor te zorgen dat het inflatiegat tussen het eerste en tweede kader van het glasaluminium het hiaat (de waarde komt uit gelijkstroom-pushrod en elektronische heerser) heeft moeten opblazen
3, voeren de concentratie van het argongas in touch screen volgens vereiste klant in
4, Vertoningsfunctie: het touche screen zal de gehele vullende verwerking van het argongas tonen, zult u zeer duidelijk kennen hoeveel reeds argongas binnen indiende
E, GAS dat vanaf bodem vult
(Oud type)
Het dringende deel was waterscheiding in 4 delen (per 800mm), wanneer de pas kleine van het grootteglas (minder dan 800mm) door het drukken en de gas vullende sectie, het slechts één deelwerk.
Als meer dan 800mm maar minder dan 1600mm, het twee delen zullen werken, geen behoefte het gehele pers en gas vullende sectiewerk. het kan het argonglas besparen.
F, Zijverbindingsmanier volgt het verzegelen (nieuw type)
(de machinekant heeft één zuurstofsensor met 7-8 punten ontdekken.
G Regelbare Dringende Delen
1, heeft daar spanning na lassen in het Dringende kader, zodat uit - de vormproblemen is onontkoombaar na het gebruiken van wat tijd (de machine kan geen DGU drukken behoorlijk, gelijk en strak)
Voor deze ongelijke onontkoombare kwestie, hier zijn onze oplossing
2, Loodschroef het drukken
H lucht-Steun transportbanden (facultatieve functie)
Waarborg DGU binnen schoon zonder wielentekens
Na het wassen en alvorens te drukken al luchtsteun is
I Elektriciteitscomponenten
Wij gebruiken yaskava van Duitsland simens/Japan
De buigende machine van het aluminiumverbindingsstuk
l 1*1m het verbindingsstukkader was kromming rond 17s.
De fout van de hoek van het verbindingsstukkader is binnen 0.1mm.
Ik kan aluminiumverbindingsstuk /technoform /Alupro /thermix/ buigen
l het Verbindingsstuk verbindt automatisch en sneed.
l de Machine houdt automatisch omhoog op wanneer het verbindingsstukgebruik.
l steunt het ononderbroken buigen, vermijd automatisch verbindingsstukverbinding terwijl het buigen en het snijden
l verbindt automatisch het verbindingsstuk - schakelaar
l Afstandsbedieningfunctie
l USB de inputfunctie, het kan lezen gegevens direct uitblink
l de Vervangstukken van al machine hebben identiteitskaart-code, geschikt voor de naverkoopdienst
l Op zwaar werk berekende schakelaars, gemak en veiligheid voor installatie en het zuiveren
l Magnetisch klepgebruik Taiwan Airtac
l Duits Siemens plc controlesysteem
l Japan Fuji servobesturingssysteem
l 12 de eenheden van het opslagverbindingsstuk (optie)
l Swisspacer/het Roestvrije staal /option van Roestvrij staal/Allmetal)
(Het Roestvrije staal en het warme randverbindingsstuk kunnen niet in één keer bestaan)
l Boorgat voor gas het vullen (optie)
l de druk van Verbindingsstukinkjet, diverse kleur is beschikbaar voor bedrijfembleem of productiedatum (optie)
l Laber druk (optie)
l de twee-afmeting van het Scanneraftasten code, streepjescode (optie)
l Afzonderlijk Dringend Wiel voor boogkader, nauwkeuriger dan het buigende hulpmiddel
Vooral voor Zeshoek en Achthoek (facultatief) kader
l (facultatief) ERP
Opmerking: Buigend hulpmiddel
*For het rechthoekkader heeft daar grootte drie (6A/9A/12A) was vleiend
Andere groottebehoefte betaalt extra 42$/per-grootte
* Voor Cirkel, Zeshoek en Achthoekkader, 300$/per-grootte
Hoofd technische parameter
| Max.bending grootte | 2000*2000mm |
| Min.bending grootte | 250*200mm |
| De breedte van het aluminiumverbindingsstuk | 6-27A |
| Boogstraal | 60°-150° |
| 6A-16A | |
| Dimensionale fout: | ≤±0.5mm |
| Hoekfout | ≤±1º |
| 1m*1m aluminiumverbindingsstuk | 17s |
| Luchtlevering | ≥0.65MPa |
| Totale macht | AC220/380V 50Hz 2.5KW |
| Afmeting | 10500mm*2200mm*2600mm |
De belangrijkste onderdelen van de verbindingsstuk Buigende machine
| NAAM | MERK |
| PLC | DUITSE SIEMENS |
| Laag voltageelektrisch materieel | DUITSE SIEMENS |
| Servomotor | DUITSE SIEMENS |
| Servobestuurder | DUITSE SIEMENS |
| Relais | JAPAN OMRON |
| Drietal | Taiwan AIRTAC |
| Cilinder | Taiwan AIRTAC |
| TOUCH SCREEN | Taiwan WEINVIEW |
| Schakelaarmacht | Taiwan NEIGT |
| GIDS | Taiwan TBI |
| Solenoïdeklep | Taiwan AIRTAC |
| Sensor | KOREA AUTONICS |
Verzegelende robot
² toepassing
LJTJ2535/LJTJ2025 is de recentste automatische verticale isolerende glas verzegelende robot. Het wordt gebruikt om dubbel verglaasd glas door het mengen van de a-component en B-component samen volgens een bepaald percentage met een laag te bedekken. Van toepassing geweest op gestalte gegeven en gestapte dubbel/drievoud/(Facultatieve) glazen met stabiele prestaties en gemakkelijke verrichting.
1, wordt Mechanisch hoofd geplaatst vooraan
Bereik de echte verbinding met IG-lijn wanneer het doen van gestapt glas.
2, Opslagfunctie
Het kan drie stukken opslaan van het isoleren van glazen op de drie riemen (minder dan 1.8m.), plaatst het behoefte 2 meer servomotoren, controlesystemen.
3, Acht Servos
De robot gebruikt acht YASKAWA-servos, vier van hen de delen van de controletransmissie, in nog eens vier servos, controleren zij uitloper, die drijvend en door:sturen & het achterwaartse beweging en roteren opheft.
Enig Lijmsysteem
Uitgerust met enige a-component en enige B-component.
Dubbele Lijmsystemen (optie)
Uitgerust met twee reeksen a-componenten en twee reeksen B-componenten, die voor twee soorten dichtingsproducten, zoals siliconerubber, polysulfide rubber en silicone structurele kleefstof kunnen worden gebruikt.
Dubbel Gevormd/gestapte /triple (Facultatieve) glasfunctie
Met de ontwikkeling van het bijwerken van technologie, kan de verzegelende robot acht gevormde glazen volgens de glasmarkt met een laag bedekken. (maar het is facultatieve functie, vóór orde zou deze functie fabrikant moeten bevestigen)
Elektrische evenredige klep: de rubberpijp paste het glashiaat is meer perfect en stabiel.
Pomp A &Pump B
Gebruik Taiwan-Airtac
De de glasrand en hoek zijn volledig zonder luchtbellen, vlotte oppervlakte, geen behoefte om de hoek te knippen
Synchrone riemtransmissie
om het glas regelmatig wordt overgebracht te maken met het nauwkeurige plaatsen
De klep van de elektrische en samengeperste luchtschakelaar: Verzeker elektro automatische schakelaar, stabiele prestaties en eenvormige deklaag.
