Productdetails:
|
Naam: | verzegelende robot | Voltage: | 380 V 50HZ 3P |
---|---|---|---|
Macht: | 15KW | Maximum glasgrootte: | 2500*4000mm |
Min glasgrootte: | 400*300 mm | Glasdikte: | 12-56 mm |
Het werk snelheid: | 5-40m/min | Demension: | 8700*2500*3500 mm |
Gewicht: | 5000 kg | ||
Hoog licht: | IGU-de Verzegelende Machine van het Voorgevelglas,IGU-Voorgevel Automatische Verzegelende Robot,40m/min automatische Verzegelende Robot |

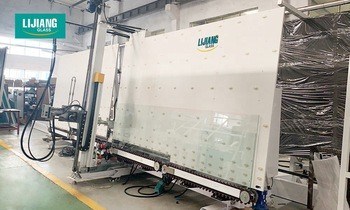

IGU-verzegelende de machine automatische verzegelende robot van het voorgevelglas
Hoofdlijnen:
• Servo het systeemcontrole van Japan Yaskawa, 8 assen, 7 reeksen van servobesturingssysteem, volledige automatische en hoog rendement verzegelende machine
• 4 secties, kunnen opslagglas
• Keur timingsriem, vlotte overdracht en nauwkeurige positie goed
• Automatisch de hoeken van het reparatieglas met schraper en rol
• Automatisch de grootte van het maatregelenglas, lijmdiepte (30mm)
• Elke auto-functie is met handverrichting
• Kan dubbel glas met een laag bedekken
• Vormglas met facultatieve randen, stapglas, drievoudig (Facultatief) glas
• Één reeks van aanjaagpomp controleert twee groepen (Facultatieve) dichtingsproducten
• Kan silicone, polysulfide en silicone structurele dichtingsproducten gebruiken
• Het lijmhoofd is in de voorzijde van de machine, die voor het glas van de deklaagstap gemakkelijk is
• Kan aan het isoleren van de lijn van de glasverwerking worden verbonden
• Met (de Facultatieve) functie van het codeaftasten
Technische gegevens
Max. glasgrootte | 2500*4000mm |
Min. glasgrootte | 400*300mm |
Glasdikte | 12-56 mm |
Het werk snelheid | 5-40m/min |
Luchtdruk | ≥0.6MPa |
Samendrukkingsdruk | 32MPa |
Voltagemacht | 380V 15kw |
Algemene afmeting | 11000*2000*3500mm |
Elektroparameters
NAAM | OORSPRONG | MERK |
Servomotor | Japan | YASKAWA |
Servobestuurder | Japan | YASKAWA |
Cpu | Japan | YASKAWA |
Laag voltagecomponent | Duitsland | SIEMENS |
Leibaan | Taiwan | HIWIN |
Omschakelingsvoeding | Taiwan | Mw |
Sensorschakelaar | Korea | AUTONICS |
Pneumatische component | Japan | SMC |
Touch screen | China | GAOSHAN |
Servomotor | Japan | YASKAWA |
Servobestuurder | Japan | YASKAWA |
De automatische Verticale Isolerende Lijn van de Glasverwerking
LJBZ3370
PRESTATIES
• PLC van Duitsland Siemens controlesysteem, touch screeninterface
• Automatische identificatie van met een laag bedekt en glas laag-E
• 3 paren zachte borstels kunnen online en off-line glas wassen laag-E
• De wasmachine keurt SS materieel en waterdicht apparaat goed
• Lucht verwarmingssysteem
• Houdt op het automatische begin van de luchtventilator en plaatsend
• Het systeem van de lawaaivermindering
• Online vertoning van wassnelheid
• Het intelligente intermitterende werk, die energie besparen
• Regelbare dringende raad om de plaat dringende oppervlakte rechtstreeks te houden
• Het automatische Gas indienen kan gaswaarde plaatsen en het proces tonen om online met hoge gasconcentratie te vullen
• Verbindingswijze van luchtvaartstop
• Van toepassing op opbrengs drievoudig LG/het gevormde glas van IG /step
De details introduceren van LJBZ3370
• 01 overdrachtsectie
Het mechanisme van de deklaagopsporing, automatische opsporing van off-line film laag-E
• wasmachine 02
Hoofdeigenschap:
• Gebruikend 6 stukken zachte borstels met 0.1mm zacht haar, kan glas wassen laag-e
• Het nieuwe luchtmes gebruikt aluminiumprofiel (het Mes van de Vogelbekdierlucht), wordt de grootte van de luchtafzet aangepast door de de eendbek van het aluminiumprofiel. Dit kan het aantal regelschroeven verminderen, ervoor zorgen dat elke schroef niet los is, en vermijdt de resonantie van het luchtmes.
• Het luchtmes kan de breedte van het luchtmes volgens de dikte automatisch aanpassen
• De verrichtingsdoos met de vertoning van de wassnelheid, kan wassnelheid (810m) nauwkeurig tonen
• Automatische de temperatuurcontrole van de watertank, water die systeem bijvullen
• Europees knalpotsysteem
• Roestvrij staalmateriaal
• 03 lossingssectie
• Opslagglas
• inspectie 04 en installatiesectie
De nieuwe structuur van deze sectie wordt veranderd in een gealigneerde straal opheffende structuur (dubbele straal). Het is gemakkelijk om het glas te inspecteren en af te vegen
• 05 overdrachtsectie
• Automatische meting van glasdikte. Het kan volgens daadwerkelijke behoeften worden gebruikt wanneer het werken.
• 06 en vullende sectie die drukken
Hoofdeigenschap:
• Het ultra-lange (3300mm*7000mm) isolerende glas kan worden samengeperst
• Keurt transportband goed om glas over te brengen, gebruikt servomotor om glas te drukken
• De dringende plaat kan voor gemakkelijk onderhoud worden geopend
• Dringende raad met regelbare structuur om langdurige levensduur te waarborgen
• Vul automatisch argongas met significant het verzegelen effect, hogere argoninhoud
• De vastgestelde streken om verschillende grootte van glas met opvolgende te vullen die methode verzegelen vermindert argonverlies
• Kan gaswaarde plaatsen en het proces tonen om gas op het touche screen te vullen
• Snel reagerende sensor voor permanente controle van gas vullend proces
• De gasconcentratie kan bereiken meer dan 90%
• Geen behoefte aan boorgaten op het verbindingsstukkader
• Het standaardgas is Argongas
• 07 lossingssectie
• Opslagglas
• Kan met het verzegelen van machine worden verbonden
Technische gegevens
Max. glasgrootte | 3300mm*7000mm |
Maximum glasgrootte voor het vullen van gas | 3300mm*7000mm |
Min. glasgrootte | 280mm*450mm |
Glasdikte | 330mm |
Het isoleren glasdikte | 80mm |
De snelheid van de glaswas | 2-10m/min |
De snelheid van de glastransportband | 45m/min |
Wasborstels | 3 paren zachte borstels met 0.1mm haar |
Watervoorziening | Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm |
Luchtlevering | Stroom: 1500L/min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50HZ 40KW |
Afmeting | 47200*3500*4500mm |
Gewicht | 8500kg |
Elektroparameters
NAAM | OORSPRONG | MERK |
PLC | Duitsland | SIEMENS |
Laag voltageelektrisch apparaat | Duitsland | SIEMENS |
Frequentieconvertor | Duitsland | SIEMENS |
Servomotor voor stapglas | Japan | FUJI |
Foto-elektrische schakelaar | Duitsland | ZIEKEN |
Micro- Schakelaar | Taiwan | NEIG |
Knoop en indicatorlicht | Frankrijk | SCHNEIDER |
Touch screen | Taiwan | WEINVIEW |
Middenrelais | Japan | OMRON |
Borstelmotor | China | QINGHUA |
Waterpomp | China | LINGXIAO |
Gids | Taiwan | HIWIN |
Pneumatische Componenten | Taiwan | AIRTAC |
IG lijn zonder gas online te vullen |
NAAM | OORSPRONG | MERK |
Servomotor | Duitsland | SIEMENS |
PLC | Duitsland | SIEMENS |
Laag voltageelektrisch apparaat | Duitsland | SIEMENS |
Frequentieconvertor | Duitsland | SIEMENS |
Overdrachtmotor | Taiwan | LINHAI |
Borstelmotor | Taiwan | LINHAI |
Waterpomp | China | LINGXIAO |
Gids | Taiwan | HIWIN |
Pneumatische Componenten | Taiwan | AIRTAC |
Elektrische maat | China | MIRAN |
Foto-elektrische schakelaar | Duitsland | ZIEKEN |
Micro- Schakelaar | Taiwan | NEIG |
Knoop en indicatorlicht | Frankrijk | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Middenrelais | Japan | OMRON |
IG lijn die met gas online vullen |
