Productdetails:
|
Brand name: | Insulating Glass Processing Line with argon gas filling | Merk: | LIJIANG GLAS |
---|---|---|---|
Maximum glasgrootte voor het vullen van gas: | 2500 mm*3200 mm | Glasdikte: | 3 - 15 mm (3 - 30 mm) |
IG dikte: | 60 mm | Materiaal: | Roestvrij staal |
Gaswaarde: | > 95% | Lengte: | 23,5 meters |
Hoog licht: | Automatische Dubbele Verglazingsproductielijn,60mm Dubbele Verglazingsproductielijn,De Dubbele Verglazingsproductielijn van het argongas |
Hoog - de kwaliteit en de goede productielijn van de prijs Automatische dubbele verglazing vulden met argongas
Inleiding van de verticale isolerende lucht-drijvende lijn van de glasverwerking met gas het vullen
Het gebruikt lucht het drijven technologie om het glas over te brengen, verhinderend het wordt vervuild door de wielen en een spoor te verlaten om de hoogte te verbeteren - kwaliteit van IG-productie. Deze lijn heeft zeven secties.
01 Overdrachtsectie;
Wasmachine 02;
03 Lossingssectie;
Inspectie 04 en installatiesectie.
05 Overdrachtsectie;
Pers 06 en vullende sectie;
07 Lossingssectie.
Hoofdeigenschap:
• Het ultra-lange (2500mm * 3500mm) isolerende glas kan tweemaal worden samengeperst
• Keur een transportband voor glasoverdracht goed en druk het glas gebruikend een servomotor
• De persplaat kan voor gemakkelijk onderhoud worden geopend
• Regelbare persraad om langdurige levensduur te waarborgen
• Vult automatisch met argongas voor significant het verzegelen effect en hoge argoninhoud
• Het plaatsen van de streek om verschillende grootte van glas met de opvolgende te vullen die methode verzegelen vermindert het verlies van argon.
• U kunt de gaswaarde plaatsen en het proces bekijken om het touche screen met gas te vullen
• Snelle reactiesensor voor permanente controle van gas vullend proces
• De gasconcentratie kan 90% bereiken of hoger
• Geen behoefte aan boorgaten in het verbindingsstukkader
• Het standaardgas is argongas
07 lossingssectie
• Opslagglas
• Kan met het verzegelen van machine worden verbonden
Technische gegevens
Max. glasgrootte | 2500mm*3500mm |
Maximum glasgrootte voor het vullen van gas | 2500mm*3200mm |
Min. glasgrootte | 280mm*450mm |
Glasdikte | 315mm |
Het isoleren glasdikte | 60mm |
De snelheid van de glaswas | 2-10m/min |
De snelheid van de glastransportband | 45m/min |
Wasborstels | 3 paren zachte borstels |
Watervoorziening | Waterverbruik: 0.5t/h geleidingsvermogen: 40μs/cm |
Luchtlevering | Stroom: 1m ³ /min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50HZ |
Afmeting | 23500*3500*3700mm |
Gewicht | 6500kg |
Andere grootte van de verticale isolerende lucht-drijvende lijn die van de glasverwerking met gas vullen:
Parameters | Eenheid | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Voeding | 380V 50Hz 3P | |||
Totale macht | KW | 41 | 44.5 | 51.5 |
Wassnelheid | m/min | 2~10 | ||
Maximum het werk snelheid | m/min | 45 | ||
Minimumglasgrootte | mm | 450*280 | ||
Maximumglasgrootte | mm | 2000*2500 2000x3000 (wordt gedrukt door tweemaal) |
2500*3200 2500*3500 (wordt gedrukt door tweemaal) 2500x4500 (tweemaal wordt gedrukt door, voeg uitlopers die toe) |
|
Vlakglasdikte | mm | 3~15 (3-30) | ||
Wasborstels | Stukken | 6 | ||
Maximumdikte van het isoleren van glas | mm | 60 | ||
Totaal gasverbruik | L/min. | 1200 | ||
De hoogte van het transportbandbroodje | mm | 520 | ||
Afmeting | L*W*H (mm) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Facultatieve functies van de verticale isolerende lucht-drijvende lijn die van de glasverwerking met gas vullen:
• Stapglas met facultatieve randen (L: 100mm W: 50mm)
• Gevormd glas
• Het voorwassen van machine
Details van de Automatische verticale isolerende lucht-drijvende lijn van de glasverwerking
01 overdrachtsectie
Het mechanisme van de deklaagopsporing, automatische opsporing van off-line film laag-E

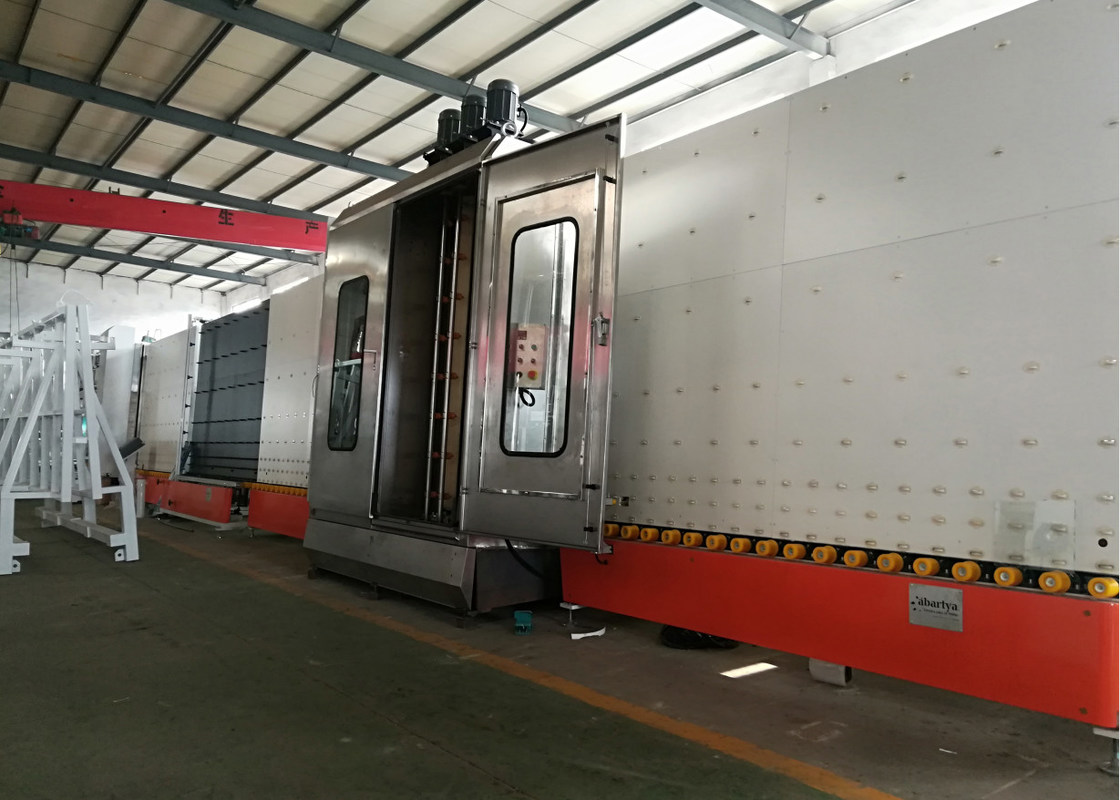

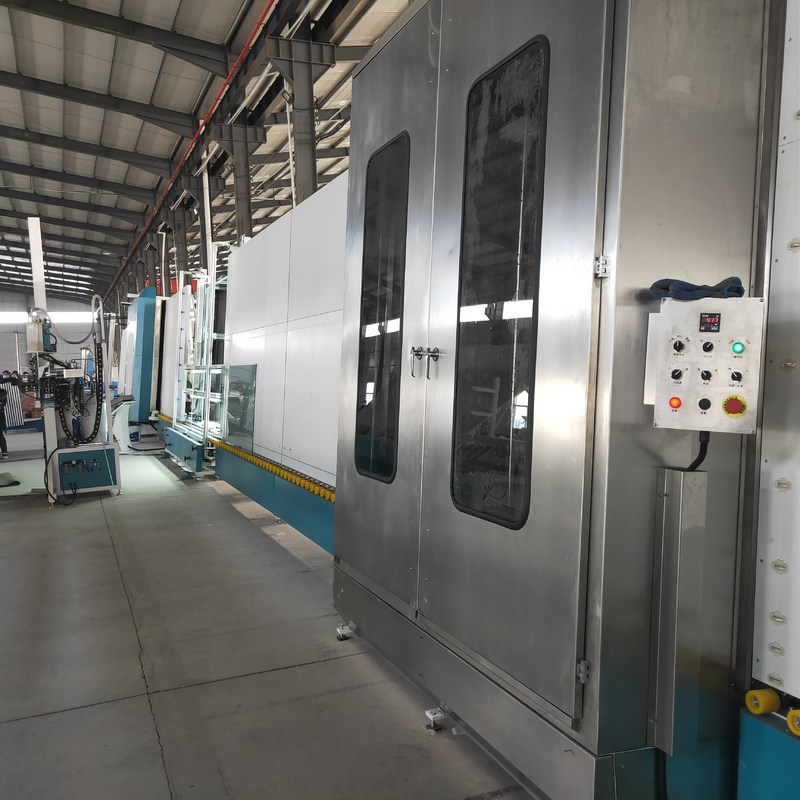

wasmachine 02
• U kunt glas laag-e met 6 zachte borstels van 0.1mm zacht haar wassen
• Het nieuwe luchtmes gebruikt een aluminiumprofiel (Duckville-Luchtmes) en de grootte van de luchtafzet wordt aangepast door de de eendbek van het aluminiumprofiel. Dit vermindert het aantal regelschroeven, verhindert elke schroef los te maken, en vermijdt de resonantie van het luchtmes.
• Het luchtmes kan de breedte van het luchtmes volgens de dikte automatisch aanpassen.
• De verrichtingsdoos met de schoonmakende snelheidsvertoning kan de het schoonmaken snelheid (810m) nauwkeurig tonen.
• Automatische de temperatuurcontrole van de watertank, watervoorzieningssysteem
• Europees knalpotsysteem
• Roestvrij staalmateriaal
03 lossingssectie
• Opslagglas
inspectie 04 en installatiesectie
De nieuwe structuur van deze sectie wordt veranderd in een gealigneerde straal opheffende structuur (dubbele straal). Het is gemakkelijk om het glas te inspecteren en af te vegen
05 overdrachtsectie
• Automatische meting van glasdikte. Het kan volgens daadwerkelijke behoeften worden gebruikt wanneer het werken.
06 en vullende sectie die drukken
Ander product van LIJIANG-GLAS
Verticale rand die de Rand Malende Machine van het machineglas met servomotor schrappen
LJDM2545 het slimme Verticale Randvlekkenmiddel wordt gebruikt om laag-e de film van de glasrand te verwijderen. Het vlekkenmiddel van de glasrand keurt de ingevoerde servobesturingsmethode goed en voert het nauwkeurige plaatsen met vlotte verrichting uit. Hoog - de kwaliteitswetstenen zijn duurzaam en kunnen schone en mooie wetstenen produceren. De afstand kan elektrisch zijn plaatste in de waaier van 10 tot 150 mm.
Glas laag-e, ook als laag stralingsvermogenglas wordt het bekend, is een type van filmproduct waarin de oppervlakte van het glas uit een multilayer metaal of andere samenstelling die samengesteld is. Vergeleken bij gemeenschappelijk glas en traditioneel ceramisch met een laag bedekt glas, heeft de deklaag uitstekende isolatie en lichte transmissie.
Laag-e glastypes:
Enig zilveren glas laag-E
Één enkel zilveren laag met een laag bedekt glas bevat gewoonlijk slechts één functionele laag (zilveren laag). Naast andere metaal en samenstellingslagen, bereikt het totale aantal deklaaglagen 5.
Dubbele verglazings laag-E glas
Het dubbele zilveren laag met een laag bedekte glas heeft twee functionele lagen (zilveren laag), evenals andere metaallagen en samenstellingslagen, en het totale aantal deklaaglagen bereikt negen. Nochtans, is de technische procesbeheersing van dubbele verglazings laag-E glas moeilijker. Dan enig zilver.
Hoofdeigenschap van film laag-E die machine schrappen:
De verticale laag-E de schrappingsmachine van de glasrand bevat 3 secties: de sectie van de glaslading, schrappend sectie en glas het leegmaken sectie. Laag-e de machine van de filmschrapping heeft 4 soorten verschillende richtingen. Het online glas van laag-e en van het overzicht laag-e.
De verticale laag-e de schrappingsmachine van de filmrand kan de dubbele of drievoudige film schrappen laag-e.
Technische parameter:
Max. grootte van de glasverwerking | 2500*4500mm |
Min. grootte van de glasverwerking | 400*280mm |
Glasdikte | 315mm |
Diameter van malend wiel | 200mm |
Transportbandhoogte | 500mm |
Rand die breedte schrappen | 1050mm |
Transmissiesnelheid | 29m/min |
Rand die snelheid schrappen | 2-29m/min |
Schurende wielbreedte | 10/12/15 mm |
Glasdikte | 3 - 15mm |
Het malen wielsnelheid | 0~3000r/min |
Totale luchtconsumptie | 100L/ min |
Luchtdruk | ≥0.8MPa |
Totale macht | 3P 380V 50Hz 15KW |
Afmeting | Afmetingen: 9700×2500×3400mm |
Totaal gewicht | 3700KG |
Elektroparameters
NAAM | OORSPRONG | MERK |
Servomotor | Taiwan | TAIDA |
PLC | Taiwan | TAIDA |
Pneumatische component | Taiwan | AAIRTAC |
Lage drukelektriciteit | Duitsland | SIEMENS |
Stroomonderbreker | Duitsland | SIEMENS |
Sensorschakelaar | Korea | AUTONICS |
Benaderingsschakelaar | Korea | AUTONICS |
Grensschakelaar | Taiwan | NEIG |
Schakelaar | Duitsland | SIEMENS |
Frequentieconvertor | Frankrijk | SCHNEIDER |
Hoofdknoop | Frankrijk | SCHNEIDER |
Middenrelais | Japan | OMRON |
