Productdetails:
|
Productienaam: | Automatische Isolerende Glasproductielijn | Wasmachine materiaal: | Roestvrij staal |
---|---|---|---|
Borstels: | zachte borstels voor laag-e | servomotor: | Duitsland Siemens |
Wassnelheid: | 8-10m/min | dringende machine: | Regelbare plaat |
maximum glasgrootte: | 3300*7000mm | min glasgrootte: | 280*450 mm |
Glasdikte: | 330mm | ||
Hoog licht: | Automatische Jumbo IG-lijn,Grootte Automatische isolatieglasproductielijn,Productielijn voor isolatieglas van 8 m/min |

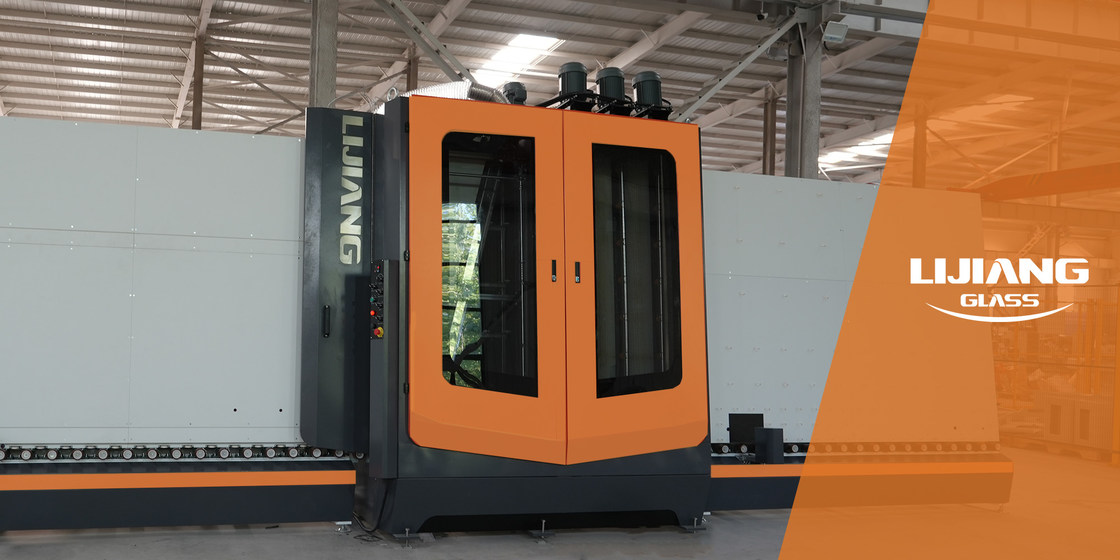

Automatische isolatieglasverwerkingslijn Jumbo Grootte 3300mm*7000mm
De auto-jumbo-grootte IG-lijn kan glaswassen zonder dat er sporen van het overdrachtswiel achterblijven; automatische glashoogte meting door balk; positionering en montage van aluminium frames,Gas vullen en persen , automatische aanpassing van de gasvulling gat, automatische detectie van argongasconcentratie, automatische afdichting en andere functies.glas met een speciale vorm, gestapeld glas. snelle snelheid en hoge efficiëntie, die het probleem van de jumbo grootte isolerende glas transmissie oplost, gas vullen, persen en afdichten zijn moeilijk te bedienen,En realiseer je dat het gigantische glas echt schoon is zonder vlekken.Het totale niveau heeft het internationale geavanceerde niveau bereikt.
•Productielijn voor isolatieglasheeft 7 delen
01 overdrachtssectie;
02 was- en drooggedeelte;
De glaswasmachine is gemaakt van hoogwaardig, sterk en duurzaam, ingewikkeld roestvrij staal.
Met een automatische glasdikte-metingstoestel is het niet nodig de dikte van het glas afzonderlijk in te stellen en automatisch te reinigen.Dit vermijdt op wetenschappelijke wijze de omslappende handmatige aanpassing wanneer de afstand meer dan 8 mm bedraagt., de dikste kan worden schoongemaakt tot 30 mm.
De borstellagers en de lagers zijn een belangrijk onderdeel van de reinigingsmachine, hoge snelheid, gemakkelijk te beschadigen.die duurzamer en stabieler zijn dan andere rubber- en kunststofmaterialen.
Glasdroger
•De openings- en sluitingsafstand van het luchtmes kan automatisch worden aangepast aan de verschillende glasdikte.
•De aanpassingsstructuur heeft een mechanische structuur en een hoge stabiliteit.
•Het kan continu glas van verschillende dikte reinigen zonder handmatige aanpassing van het luchtmes.
Het mes kan de opening en afstand automatisch aanpassen aan de verschillende glasdikte.
De aanpassingsstructuur heeft een mechanische structuur, hoge stabiliteit.
Kan verschillende dikte glas continue reiniging, geen noodzaak om handmatig aan te passen van het luchtmes.
03, afscheidingssectie;
De glasinspectie-sectie heeft een geavanceerd schroefverstelstructuurontwerp, de positioneringsnauwkeurigheid van het aluminiumframe is hoog.
De aluminium gelegeerde geleidingsrail is licht en vlak en kan automatisch omhoog en omlaag worden aangepast naargelang de hoogte van het glas.
Het geheel heeft een hol ontwerp en de onderhoudsdeur is toegevoegd om het reinigen van vlekken op de achterkant van het glas te vergemakkelijken.
04 sectie inspectie en installatie;
•Geavanceerd schroefregelingstructuurontwerp,hoge aluminiumscheidingspositieprecisie.
•De geleidingsrail van aluminiumlegering is licht en vlak, en wordt automatisch naar boven en naar beneden aangepast naargelang de hoogte van het glas.
•Aanvaart een hol ontwerp en de onderhoudsdeur is ontworpen om de hardnekkige vlekken aan de achterkant van het glas te reinigen.
05 overdrachtssectie;
06 pers- en vulgedeelte;
• Drukmodus: servomotor synchrone riemmodus wordt gebruikt om ultrahoge drukprecisie, hoge druksnelheid te garanderen, kan supergroot, superdik glas maken.
•Dubbelplaatpers: Twee perssecties zijn parallel en kunnen afzonderlijk of gelijktijdig worden gebruikt.Klein glas kan tegelijkertijd in twee stukken worden verwerkt om de efficiëntie van de hele lijn te verbeteren (gepatenteerd).
•Schaaldrukverstelbare structuur: het plaat- en stalen frame zijn uitgerust met meer dan 150 instelpunten, die van punt tot punt kunnen worden versteld,en kan een betere afdichtingsbescherming bieden voor het gegaseerde isolatieglas (Bystronic-technologie).
Afscheidingssectie 07.
• Bewaarglas
• Kan worden aangesloten op een afdichtmachine
Hoofdkenmerken van verticale isolatieglasproductielijn
• PLC-besturingssysteem, touchscreeninterface
• Gebruik van servomotoren van Siemens
• Geschikt voor de vervaardiging van dubbelglas, drievoudig glas
• Twee stukjes IGU kunnen in één keer worden geperst en met gas worden gevuld, elke IGU kan meer dan 90% argongas vullen
• Hogesnelheid IG-verwerkingslijn, we hebben in 2019 octrooirechten in China verkregen
• Het oplossen van het probleem van het wachten op het werk aan de afdichtrobot.
Facultatieve functies van de isolatieglasverwerkingslijn
• Glas in een bepaalde vorm
• Stapglas met optionele randen
• Automatisch vullen van argongas
• Technologie voor het overbrengen van glas op de lucht
• Om te voorkomen dat het glas door wielen wordt verontreinigd en sporen achterlaat om de kwaliteit te verbeterenkwaliteit vanIG-productie
• 2 stukken IG-eenheden drukken en vullen, in totaal 8 secties
• Automatische meting van de grootte van het glas en etikettering (etikettering kan vóór en na het persen worden toegestaan) met ERP-systeem(Facultatief)
• Elk onderdeel wordt verdeeld van het overbrengende deel naar het persgedeelte
• Geschikt voor massaproductie in een fabriek.
Technische gegevens van de machine voor de productie van isolerend glas
Max. glasgrootte | 3300 mm*7000 mm |
Min. glasgrootte | 280 mm*450 mm |
Glasdikte | 3-30 mm |
Isolatieglasdikte | 80 mm |
Spoed van het wassen van glas | 2-10m/min |
Versnellingssnelheid van het glasconveyor | 45 m/min |
wasborstels | 3 paar zachte borstels met 0, 1 mm haar |
Watervoorziening | Waterverbruik:0.5t/h geleidbaarheid: 40 μs/cm |
Luchtvoorziening | Stroom: 0,8 m/min. |
Luchtdruk | ≥ 0,8 MPa |
Totaal vermogen | 3P 380V 50HZ 40KW |
Afmeting | 47200*3500*4500 mm |
