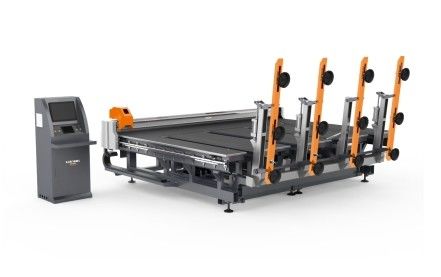

9Volledig automatische multifunctionele glassnijmachine

Inleiding van de prestaties

De machine neemt de nieuwste internationale technologie en verwerkingstechnologie aan en heeft een volledig automatische multifunctionele glassnijmachine met internationaal geavanceerd niveau ontwikkeld.De machine beslaat een klein gebied.Het is eenvoudig en veilig te bedienen, is snel en heeft een hoge nauwkeurigheid.Het kan vrij in de werkplaats lopen onder het commando van de afstandsbediening om volledig automatisch laden te realiseren, automatisch snijden, automatisch positioneren, automatisch optimaliseren en breken.

2,Toepassingsgebied

Het is geschikt voor de diepe verwerking van verschillende glasfabrikanten, zoals architectuurglas, autoglas, procesglas, rond glas, decoratief glas, kasglas, huishoudelijk glas,zonneglas, badkamerglas, lens, handwerkglas, spiegelglas enzovoort

3, Samenstelling van de apparatuur

Het bestaat hoofdzakelijk uit een frame mechanisme, een draaimechanisme, een zuigbekker ophef mechanisme, een reismechanisme, een vacuüm- en luchtcircuitregelaar, een elektrisch besturingssysteem, een balkmechanisme,werkbankmechanisme, snijkopmechanisme, transportmechanisme (zonder de plaatbreketafel is de plaatbreketafel niet nodig) en foto-elektrisch scansysteem

4, Technische beschrijving:

Alarmtoestel: er is een betrouwbaar vacuümdetectieapparaat dat automatisch kan alarmeren en de abnormale omstandigheden kan weergeven.ervoor zorgen dat het alarm wordt ingesteld bij abnormaal vacuüm en dat het vacuüm wordt geëvacueerd bij glas. In geval van noodsluiting moet de vacuümzuigbeker in geval van glas worden gevacuueerd om schade aan het glas door abnormale sluiting te voorkomen.handmatig en automatisch, voor een gemakkelijke en intuïtieve bediening. Bedieningsinterface: LCD touch display interface, Chinese en Engelse display module, handige en snelle bediening

①Mechanische parameters en configuratie van het laaddeel

Ik...TUrnover tandwielketen: hoogprecisieversterkt slijtvast type

Ik...VAccuumzuigbeker: butylrubber (dubbele adsorptie structuur)

Ik...TOmzetverminderaar: Chuangyan (Sino-Duitse gemeenschappelijke onderneming)

Ik...SVerminderaar voor het opheffen van bekers: Chuangyan (Sino-Duitse gemeenschappelijke onderneming)

②Configuratie van elektrische apparatuur

Ik...PLC-controller: Delta (Taiwan)

Ik...Fomrekeningscursus: Delta (Taiwan)

Ik...TOuch-scherm: Delta (Taiwan)

Ik...AC-contactor: Schneider (Frankrijk)

Ik...STeken-energievoorziening: Chint (huishoudelijk)

Ik...Controltransformer: Chint (huishoudelijk)

Ik...Seen olenoïde-klep:Air Tac(Taiwan)

Ik...Pfoto-elektrische schakelaar: Guangchuan (Sino Japanse gemeenschappelijke onderneming)

Ik...Proximiteitsschakelaar:Guangchuan (Sino Japanse gemeenschappelijke onderneming)

Opmerking: de fabrikant behoudt zich het recht voor om de gekochte onderdelen van hetzelfde merk te vervangen op basis van de leveringsdatum en de technische verbetering

③Technische parameters

Ik...Uper velgrootte:MInimum bovenste velgrootte 1800 * 1000 (mm)

Ik...Mmaximale laadgrootte: 3700 * 2600 (mm)

Ik...Udikte van het plaatje: 3-19 (mm)

Ik...Nomber van draaibaren: 3 (eenzijdige belasting)

Ik...Nomber van eenarmzuigbekers: 4stuks

Ik...LOading cyclus: 15-30s (instelbaar)

Ik...Ik...N-installatie stroomtoevoer: 380V / 50Hz (buitenlandse klanten kunnen op aanvraag aanpassen)

Ik...Cdruklucht: 0,6-0,8kpa

④Parameterconfiguratie van de snijmachine

Opmerking: de fabrikant behoudt zich het recht voor om de gekochte onderdelen van hetzelfde merk te vervangen op basis van de leveringsdatum, technische verbetering en andere redenen.

Ik...Mmaximale snijgrootte: 3700 * 2600 (mm)

Ik...Thickness-bereik van gesneden glas: 3-19 (mm)

Ik...Cde rechte lijn nauwkeurigheid: ± 0,20 mm

Ik...CPrecisie van het glas met speciale vorm: ± 0,25 mm

Ik...CDe snelheid van het uitvoeren: 0-200 m / min.

Ik...GVervoerssnelheid: 0-25 m (verstelbaar, zonder breektafel)

Ik...Ototale afmetingen van de apparatuur: 4600 *2900 * 1800 (lengte, breedte en hoogte)

Ik...Wwerkhoogte van de apparatuur: 900 mm ± 20 mm

Ik...Egewicht van de uitrusting: 2750 kg

Ik...TTotaal vermogen van de apparatuur: 9-15 kW

⑤Software-onderdel: controller

Ik...Fsnelle en stabiele werking, hoge besturingsnauwkeurigheid, modulaire besturingsstructuur

Ik...Tde mens-machine-interface is eenvoudig en vrijgevig, de aanpassing van de parameters is eenvoudig, de parameters die door de gebruiker moeten worden gewijzigd zijn gering, eenvoudig en intuïtief,en de eisen aan de exploitant zijn laag

Ik...Ik...t heeft een foto-elektrische positioneringssnijmodus en de directe snijmodus kan via opties vrij worden ingesteld.Automatische snijmodus en leeglopende snijmodus kunnen op elk moment tijdens het bewerken worden gerealiseerd

Ik...MAp-bibliotheek nesting programmering, selecteer speciale vormen uit de kaartbibliotheek, stel relevante parameters in, verwerkingshoeveelheid, automatische nesting en genereer verwerkingsspuren

Ik...WHet is mogelijk de snijdruk van elke specificatiedichtheid tegelijk in te voeren en op te slaan en rechtstreeks op te roepen.

Ik...Real tijdsopsporing weergave van het bewerkingspad, tijdige registratie van de coördinaten van de beweging, status van de as, I / O-status, foutdiagnose en automatische alarmeregistratie

Ik...Ik...t kan een verscheidenheid aan verwerkingsbestanden accepteren en verbinding maken met de standaard G-code van nestingssoftware zoals super good.Het DXF bestandssysteem van AutoCAD heeft zijn eigen software voor het bewerken van graphics (dezelfde als de bewerkingsmodus van Botero)

Ik...Programmering van mapbibliotheek-nesting, het selecteren van speciale vormen uit de kaartbibliotheek, het instellen van relevante parameters, verwerkingshoeveelheid, automatische nesting en het genereren van verwerkingsspuren

Ik...met de sorteringsfunctie van DXF-bestanden zijn er opties zoals het dichtstbijzijnde punt,Invoerpunt of sorteren in de richting van de klok en tegen de klok in overeenstemming met de grafische kleur om eenrichtingsverzetting en tweerichtingsverzetting te realiseren

Ik...Pfoto-elektrische positioneringsfunctie, automatisch aanpassen van het snijden volgens de werkelijke positie en de afbuighoek

Ik...Ccompensatiefunctie, excentriciteitscompensatie van het gereedschap, compensatie van de vrijheid, compensatie van de toonhoogte

Ik...Vandere beschermingsmiddelen, met inbegrip van zachte en harde limiet, druklimiet van het mes, externe noodstopcontrole, enz.

6.Software voor optimalisatie

Ik...kan de resultaten van de optimalisatie die in het kantoor is uitgevoerd importeren

Ik...het snijschema kan handmatig worden gemaakt en bewerkt

Ik...kopieer- en verplaatsfunctie

Ik...snijvolgorde kan handmatig worden bewerkt

Ik...snijschema kan snel worden gemaakt in X, y en Z-modi

Ik...Meerdere originele en kleine stukken kunnen tegelijkertijd worden geoptimaliseerd

Ik...Geoptimaliseerde lay-out heeft geen grootte limiet

Ik...optimalisatie van resultaten, draaiend beeldbeheer, enz.

Ik...prioriteitsbeheer van het optimaliseren van snijchip

Ik...prioriteitsbeheer van originele optimalisatie

Ik...functie voor het scannen van sjablonen en voor het scannen van grafische verwerking

Ik...originele filmbibliotheekbeheer

Ik...20 efficiënte optimalisatiealgoritmen

Ik...kan snijgrafiek bewerken

Ik...etiketontwerp en etiketdrukken (etiketwijze)

Ik...duidelijke afdruk van het optimalisatieverslag

Ik...Excel-gegevensbestand importeren

Ik...Beheer van het snijden van laag-E-glas en gelamineerd glas

Ik...grafische bibliotheek met meerdere parametrische afbeeldingen, met inbegrip van alle gebruikelijke afbeeldingen (GEO-wijze)

Ik...Ttwee-dimensionaal CAD-systeem (CAD way) met speciale vorm scannen verwerking functie

Ik...Eenautomatisch de digitale informatie van het numerieke besturingssysteem omzetten in een grafiek om een vormpunt te vormen

Ik...TDe software-operatie-interface heeft meerdere taalkeuzes, waaronder de selecteerbare Chinese interface

Ik...Tde nieuwste internationale softwareontwikkeling te racken, real-time bijgewerkte versies te leveren en de nieuwste functionele vereisten voor klanten te realiseren
