CNC-verticale boor- en freesmachine

1,Beschrijving:

LIJIANG GLASS CNC glazen boor- en freesmachine met hoge technologie.en het bewerkte plaat is van hoog niveau dat gerealiseerd om een CNC-machine te verkrijgen met de kleinste investering.

Het verticale CNC-werkcentrum gebruikt een numeriek bedienings- en besturingssysteem om een dynamisch beheer van elke as en een nauwkeurige snelheidsregeling te bereiken.Dus de vorm is van precisie en het bewerkte blad is van hoge kwaliteitHet is een CNC-verticale boor- en freesmachine voor het verwerken van eenvoudige en complexe tekeningen en is voorzien van de meest geavanceerde technologie.hoge snelheid en gemakkelijke bediening.

De machine kan complexe boor- en freesfuncties automatisch verwerken op groot vlak glas.de machine begint het voorbereide programma op het boren uit te voeren, frezen, enz.

De flexibiliteit van het besturingssysteem kan voldoen aan de eisen van verschillende producten, het gehele werk wordt automatisch afgerond.glazen gordijnmuur enz.) De functie omvat:

• Boren;
• Vervaardiging

2,Structuur

De verticale glasbewerkingsmachine, met het gehele hoofdgedeelte beschermend bedekt.Het kan ook de obstructie verminderen en gemakkelijk te verwerken van het glasplaat, of zelfs een voordeel voor het koelmiddel water systeem.

3Software

BAINENG Software is ontwikkeld door ons IT-team. Het heeft gemeenschappelijke patronen in het systeem. Dus je hoeft alleen de parameter in te voeren dan wordt de beste route automatisch gegenereerd.

Baineng software is gemakkelijk te leren en te bedienen. Je hoeft alleen CAD2000.dxf over te dragen naar Baineng software, dan kan het automatisch de codes genereren.

Operatieproces:

Bestand importeren→lijnen selecteren→parameters instellen→parameters bijwerken→codes genereren

1) Installeer Baineng CAM-software op Windows-systeem, de gebruiker kan verschillende vormen tekenen op CAD, en vervolgens de code genereren door CAM om automatisch met de verwerking te beginnen.

2) Ontwikkelde eigen MARCO-software voor de doorgaans gebruikte deuren,zoals douchedeur, overhangdeur, vloerhanger, enz.,het kan tijdens de verwerking op de juiste grootte worden ingevuld,geen CAD-tekening nodig.

3) Ontwikkelde scanning code herkenning functie voor kleine batch orders.

4.functies

De machine kan worden gebruikt voor boren, frezen, noteren en opheffen op vlak glas. Het is dus de beste oplossing voor gaten, noten en uitsnijwerk.

Enkele tools voor verwerking:

Verwerking op glas:

5,Aanvragen

De machine kan worden toegepast voor de massaproductie van raamloze douchedeuren, schuifdeuren, glazen gordijnwanden, enz.

6Onderdelen voor machines

7. delen met machine

8.Technische parameters

	机型MODEL	BN-V3015	BN-V3712	BN-V3720	BN-V4720	BN-V4525
	Maksimale grootte van het glasbewerkingsproces Maximale grootte glas	3000*1500 mm	3700*1200 mm	3700*2000 mm	4700*2000 mm	4500*2500 mm
	De kleinste glasverwerkingsmaat Min Glasgrootte	1000*500 mm	1000*500 mm	1000*500 mm	1000*500 mm	1000*500 mm
	Hoofdaas omkeersnelheid Snelheid van de spindel	0-12000/min	0-12000/min	0-12000/min	0-12000/min	0-12000/min
	totaal vermogen Totaal vermogen	11 kW	11 kW	13 kW	13 kW	13 kW
	Hoofdaasvermogen Spindelvermogen	5.5 kW	5.5 kW	7.5 kW	7.5 kW	7.5 kW
	luchtdruk Compressie van de lucht	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa
	机器 gewicht Gewicht van de machine	6000 kg	6500 kg	7000 kg	7500 kg	8000 kg
	机器 grootte Maatwerkgrootte	8700*1700*3300 mm	9400*1900*3000 mm	9400*1900*3800 mm	10400*1900*3800 mm	10200*1900*4300 mm
	glasdikte Glasdikte	4-30 mm	4-30 mm	4-30 mm	4-30 mm	4-30 mm
	Gebruikstandaard Elektriciteitsnorm	380V/50HZ	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz
	轴数 Aantal assen	3AXIS	3as	3Aixs	3as	3Aixs

9- Bereid je voor op opleiding en installatie.

1) Bereid 8 stalen platen voor van grootte 300*300*5 mm. Leg de platen op de dragervoeten

van de machine.

2) Gecomprimeerde lucht tot 0,7-0,8 MPA of Preparate Air Compressor.

3)Luchtpijp met een diameter van 10 mm ((Langte zal afhangen van de installatieruimte).

4)Krachtcircuit:3*62 & 2*42 ((Langte zal afhankelijk zijn van de installatieruimte)

5)Onafhankelijke stroomregelaar ((3P45A)

6)A 10-20ton Jack Lifting ((Aangepast het niveau van de machine).

7)Windows7 met 32bits computer

10.Detailleerd principe

1)Gratis garantie voor 1 jaar na installatie

2) De koper is verantwoordelijk voor de retourvluchten, het hotel, het eten en het lokale verkeer.

3) Installatie- en opleidingskosten: USD 100/dag/persoon, plus alle in punt 2 genoemde kosten.

4) Werkdagen: de ingenieur moet van maandag tot en met vrijdag werken.

5) Hotelvereisten: standaard zakelijk hotel, met eigen badkamer, douche beschikbaar, schoonmaak, middelmatig niveau op lokaal niveau

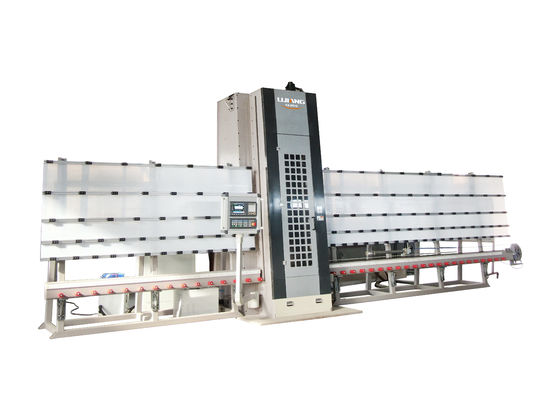

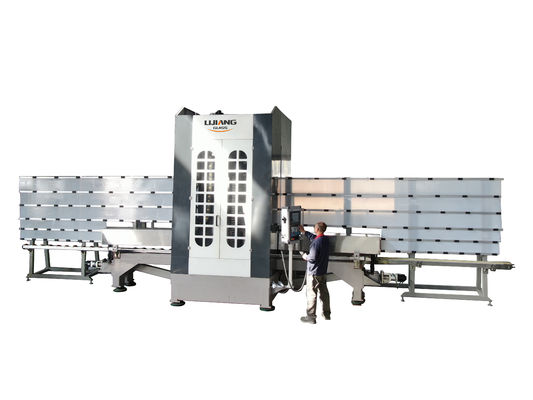

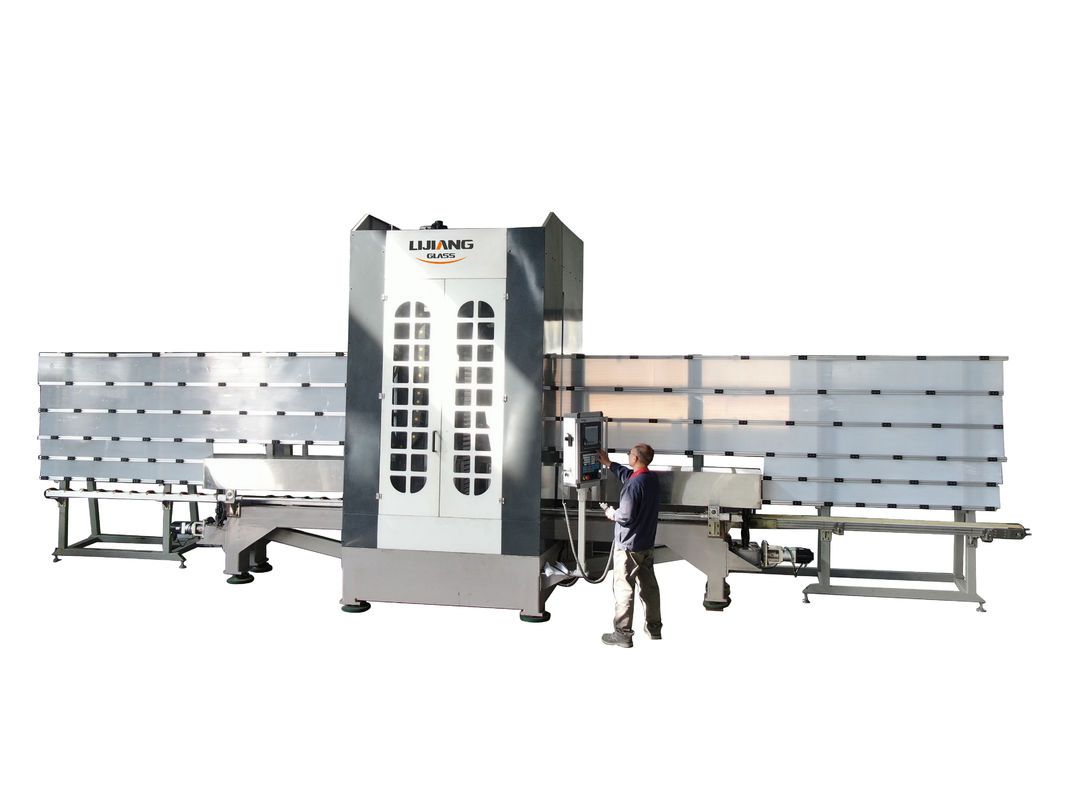

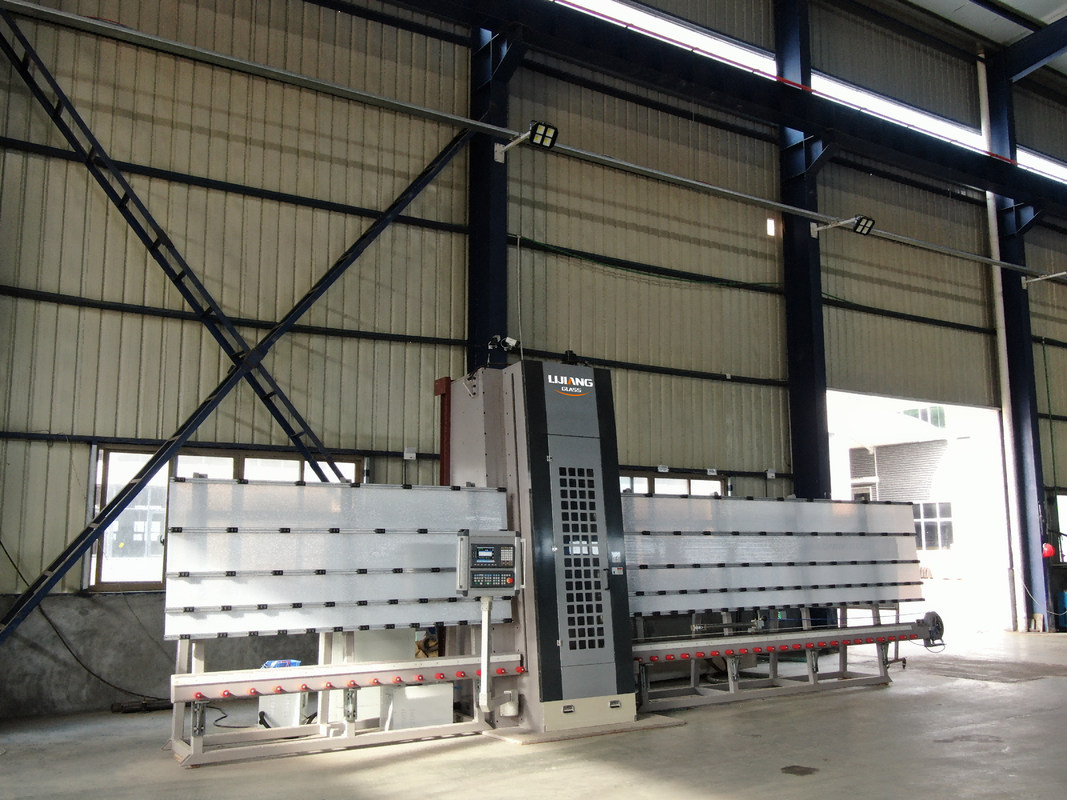

11Foto's van een echte machine:
