Productdetails:
|
| Productienaam: | CNC glassnijdenlijn | Maximum ladingsgrootte: | 2600*2000 |
|---|---|---|---|
| Maximum scherpe grootte: | 2600*2000 | Glasdikte: | 3 - 19mm |
| Voltage: | 380v 50Hz 3P | Voorwaarde: | Nieuw |
| Hoog licht: | glasmachine,de machine van het dubbele verglazingsglas |
||

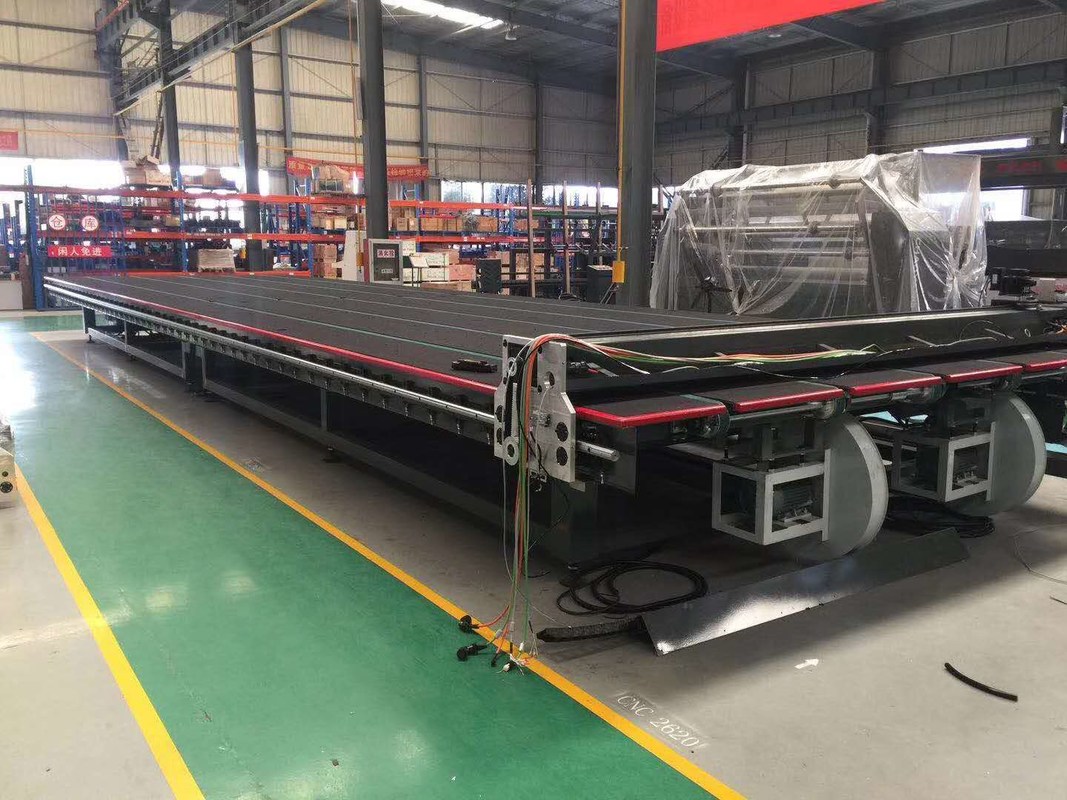

Het algemene plan van het project: CNC de automatische glassnijdenlijn is samengesteld uit automatische ladingslijst, automatische scherpe lijst en lucht-gedreven brekende lijst. De automatische glassnijdenlijn wordt hoofdzakelijk gebruikt in de verwerking van vlakglas, die bladen, besnoeiingsrechte lijn, speciaal-gevormd glas en lucht-gedreven mechanische brekende bladen kan snel en nauwkeurig laden. De het werkstroom is als volgt: De ladingslijst gebruikt mechanische omzet, door de vacuümzuignap die glasblad van het rek, neergezet aan de ladingslijst nemen. Het glas wordt vervoerd aan de scherpe lijst door de rol op de ladingslijst en de transportband op de scherpe lijst. De snijdershouder op de scherpe straal van de snijmachine drijft de snijder zich bij hoge snelheid in X-richting en y-richting door servomotor te bewegen. Het gebruiken van z-As motoromwenteling om de raaklijnbaan van hulpmiddel te controleren. Tegelijkertijd, worden de snijdersdruk en de diepte van de snijder gecontroleerd door analoge hoeveelheid, en de vier assen worden in werking gesteld gelijktijdig om te snijden. Wanneer het knipsel wordt gebeëindigd, wordt het glasblad verzonden naar de lucht-gedreven brekende lijst voor het breken door het luchtkussen dat door de transportband en de brekende lijst wordt gevormd.
| Dikte | 3~19mm |
| Scherpe nauwkeurigheid | ±0.15 |
| Scherpe nauwkeurigheid van speciaal-gevormd glas | ±0.20 |
| Scherpe snelheid | 0-200m/min |
| Het vervoeren van snelheid | 0-25m/min |
| Machinegrootte | 9600X2800X900±20mm |
| Het werk lijsthoogte | 900mm±20mm |
| Gewicht | 2600kg |
| Totaal vermogen van materiaal | 5-8kw |
| Brekende bar | type 1+1 |
| Lijstgrootte | 9600x2800x900mm |
| Glasdikte | 319mm |
| Macht | 4kw |
| Lijsthoogte | 900 + 20mm |
| Bladgrootte | 1500 *1200mm (Enige Zijlading) |
| Maximum ladingsgrootte | 2600 x 2000 mm |
| De dikte van het glasblad | 3 ~ 19mm |
| Het werk absorptiediepte | 700 mm |
| X-as het lopen snelheid | (regelbare) 5-25m/min |
| Y-as het lopen snelheid | 8-12 (regelbare) m/min |
| Het vervoeren van snelheid | (regelbare) 5-25m/min |
| Aantal tikwapens | 8 wapens (dubbele zijlading) |
| Aantal enige wapenuitlopers | drie |
| Ladingstype | Dubbele zijlading |
| Werkende cyclus | 45S (15S voor elke extra positie) |
| Installatievoeding | AC380V/50HZ (de speciale omstandigheden kunnen volgens klantenvereisten worden aangepast) |
| Installatie totale macht | 5-10 kW |
