Productdetails:
|
Naam: | Automatische glassnijdenmachine | Scherpe precisie: | ≤±0.30mm |
---|---|---|---|
max.cutting grootte: | 3660×2750mm | min.cutting grootte: | 100×100mm |
glasdikte: | 3~19mm | Scherpe Snelheid: | max100m/min |
het vervoersnelheid van de ladingslijst: | 40m/min | ladingslijst het overhellen snelheid: | 7m/min |
de grootte van de ladingslijst max.absorb: | 3660×2750mm | de grootte van de ladingslijst min.absorb: | 1800×1800mm |
de motormacht van het luchtkussen: | 5.5kw | ||
Hoog licht: | glasmachine,de machine van het dubbele verglazingsglas |

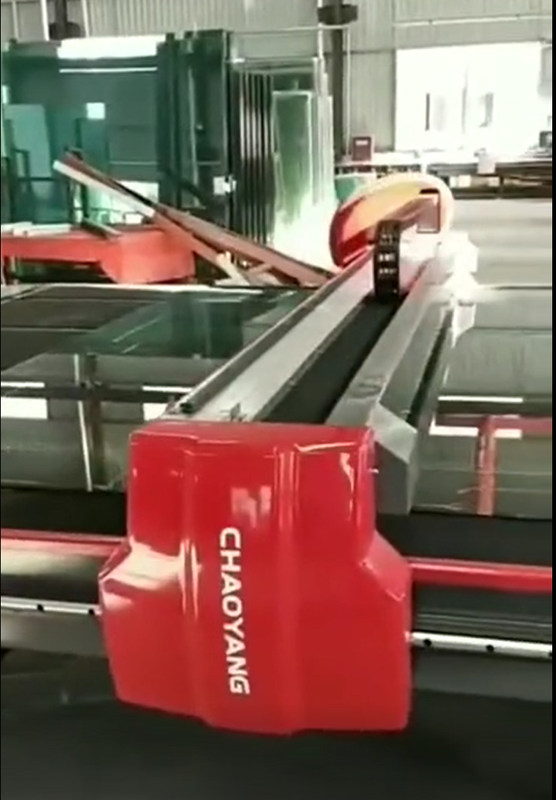

Gemakkelijk om automatische glassnijdenmachine voor glassnijden in werking te stellen
Materiaalsamenstelling
De automatische glassnijdenmachine bestaat uit chassismechanisme, straalmechanisme, worktable mechanisme, scherp messenmechanisme, die mechanisme, foto-elektrisch aftasten plaatsend mechanisme en elektrocontrolesysteem vervoeren.
het werk principe
De automatische glassnijdenmachine moet het besnoeiingsglas vervoeren door riem aan worktable te vervoeren, voer automatisch de positie van glas door foto-elektrisch aftastensysteem in, en toen sneed het scherpe hoofd met diamantwiel op de bewegingen van de snijdershouder langs de richtingen van X en y-respectievelijk door programmacontrole, het blad. CNC het motiecontrolemechanisme wordt gebruikt in het controledeel van de machine, en de geavanceerde AC servomotor wordt gebruikt in het aandrijvingsdeel.
Mechanisch gedeelte
1. Werkende lijst: Waterdichte Hoogte - dichtheidsplaat
2. Lijst: Ingevoerde gevoeld industrieel (zwarte)
3. Brekende bar: stevig hout (natuurlijke kleur)
Nota: Afhankelijk van de leveringsdatum en de technische verbetering, be*houdt het productiebedrijf zich het recht voor de gekochte delen van hetzelfde merk te vervangen.
Technische parameter
1. Brekende bar: type 2+1
2. Lijstgrootte: 4300 *3200mm
3. Glasdikte: 319mm
4. Macht: 4kw
5. Lijsthoogte: 900 + 20mm
technische parameter
scherpe precisie | ≤±0.30mm |
max.cutting grootte | 3660×2750mm |
min.cutting grootte | 100×100mm |
glasdikte | 3~19mm |
scherpe snelheid | max100m/min |
het werk lijsthoogte | 930±25mm |
scherpe lijsthoogte | 4710×3250×930mm |
scherpe lijstafmeting | 1500kg |
het vervoersnelheid van de ladingslijst | 40m/min |
ladingslijst het overhellen snelheid | 7m/min |
de ladingslijst door:sturen afstand | 1000mm |
de grootte van de ladingslijst max.absorb | 3660×2750mm |
de grootte van de ladingslijst min.absorb | 1800×1800mm |
de afmeting van de ladingslijst (oneven post) | 6000×3900×930mm |
max. dikte van glasverpakking | 800mm |
min.glass houten penhoogte | 240mm |
brekende lijstafmeting | 4200×3000×930mm |
de motormacht van het luchtkussen | 5.5kw |
luchtdruk | 0,5--0.8Mpa |
voeding | AC380V 50Hz |
totale macht | 18.5KW |
