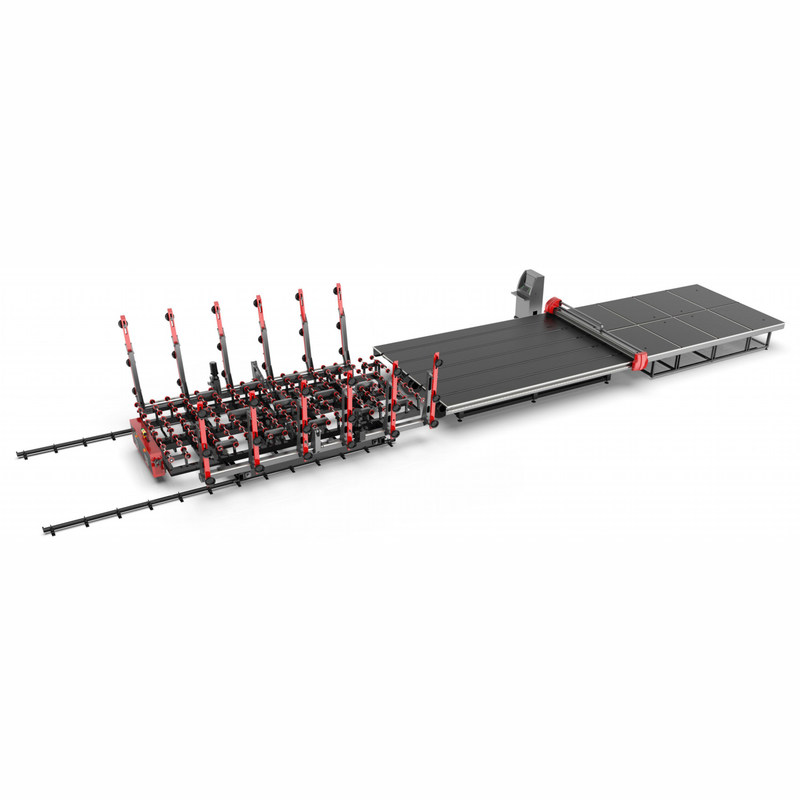

Industriële glassnijdenmachine die voor machines van de Glas de diepe verwerking wordt gebruikt

1.Equipment samenstelling:

Automatische Glassnijdenlijst: Het bestaat uit chassismechanisme, worktable mechanisme, straalmechanisme, scherp messenmechanisme, die mechanisme, foto-elektrisch aftasten plaatsend mechanisme en elektrocontrolesysteem vervoeren.

2.Description van CNC glassnijdenmachine
CNC Glassnijdermachine het werk het principe is het besnoeiingsglas te vervoeren door riem aan worktable te vervoeren, voer automatisch de positie van glas door foto-elektrisch aftastensysteem, en toen het scherpe hoofd met diamantwiel op in de bewegingen van de snijdershouder langs de richtingen van X en y-respectievelijk door programmacontrole, cutc het blad. De geavanceerde AC servomotor wordt gebruikt in het aandrijvingsdeel, CNC wordt het motiecontrolemechanisme gebruikt in het controledeel van de machine.

3.Main eigenschappen

1, wordt de Geavanceerde Japanse servomotor van Ankawa gebruikt in het drijfdeel, dat het materiaal betrouwbaar maakt, klein en efficiënte fout.
2, door de analyse van professionele structuursoftware, het materiaal verzekeren de stabiliteit, dynamisch saldo, mechanische sterkte om de meest perfecte gelijke te bereiken, en zorgen ervoor dat de structuur van de lijst niet misvormd is.
3, het apparaat hebben één zeer belangrijke het terugstellenfunctie. Het kan alle voorbereidingen voltooien alvorens automatisch te beginnen door op het touche screen te klikken, dat zeer de het werkefficiency verbetert.
4Japanese wordt de evenredige de solenoïdeklep van SMC gebruikt voor scherpe rijst. De druk wordt automatisch aangepast volgens de glasdikte. Het snijdershoofd roteert 360 graden, en de hogere en lagere als buffer optredende voor snijdersbesnoeiingen (om het even welke rechte lijn en allerlei speciaal gevormd glas kunnen nauwkeurig worden gesneden).
5, het chassismateriaal zijn gelast en gevormd door het nationale standaard mangaan-bevattend staal van de sectiebrug (Q345A) na het verouderen behandeling. De uitvoerige mechanische eigenschappen, de plasticiteit en de lasseneigenschappen van dit soort staal zijn goed. Het kader wordt verwerkt als geheel, en de stabiliteit en de nauwkeurigheid van het materiaal worden zeer verbeterd door het verouderen behandeling aan te maken om de stabiliteit van het product te verzekeren. Na het speciale procédé van de roestverwijdering, worden de vlekken van de oppervlakteroest en de oxydelaag verwijderd. De bovenlaag wordt bespoten met hoogwaardige epoxyinleiding en de bovenlaag wordt bespoten met hoogwaardige automobiele verf.
5, Redelijke regeling van integrale kabels en gaspijpen en het volledige verzegelen
6, Hoge snelheids stille lineaire gids worden goedgekeurd voor gidsspoor, dat hoge scherpe nauwkeurigheid en met geringe geluidssterkte heeft.
7, Transportbandapparaat, synchroon automatisch transmissieapparaat, geschikt voor glas hogere en lagere transmissie, de snelheidsregelgeving van de frequentieomzetting, stabiel en gemakkelijk om de transmissiesnelheid te optimaliseren
8, het messenhoofd zijn uitgerust met de functie van de messenbescherming. Als het messenhoofd buiten het glas of het glashiaat, de programmaeinden automatisch valt, effectief verhinderend schade aan delen en glas.
9, de Dubbele aandrijving van de motorhoge snelheid (grote inertie Yaskawa servo) verzekeren scherpe snelheid en vloeiendheid
11, Compensatiefunctie, de compensatie van de hulpmiddelexcentriciteit, ontruimingscompensatie, hoogtecompensatie
12, Plaatsend apparaat, foto-elektrisch aftasten plaatsend systeem

4.Technical parameter

5.Software deel

1) Allerlei bescherming: met inbegrip van zachte en harde grens, de grens van de snijdersdruk, de externe controle van het noodsituatieeinde etc.
2) De mens-machine interface is eenvoudig en grootmoedig, is de parameteraanpassing eenvoudig, de parameters die door exploitanten moeten worden gewijzigd zijn minder, eenvoudig en intuïtief, en de eisen ten aanzien van exploitanten laag zijn.
3) Snel lopende snelheid, het vlotte lopen, hoge controlenauwkeurigheid, modulaire controlemechanismestructuur;
4) Worden de pijpleidings scherpe wijze, de foto-elektrische het plaatsen scherpe wijze en de directe scherpe wijze geplaatst vrij door opties. De automatische scherpe wijze en de wijze van de luchtverrichting kunnen op elk ogenblik tijdens de verwerking worden geschakeld.
5) De grafische bibliotheek het nestelen programmering, uitgezocht speciaal-gevormd van de bibliotheek, plaatste relevante parameters, verwerkend hoeveelheid, het automatische nestelen, die verwerkingsbaan produceren;
6) Ontvang een verscheidenheid van Super het Pakketsoftware van verwerkingsdocumenten, het dossier van AUTOCAD DXF, heeft het systeem zijn eigen grafiek het uitgeven software (precies hetzelfde als het uitgeven van Paul methode);
7) Realtime die en van verwerkingsweg volgen tonen, geschikte opname van motiecoördinaten, asstaat, I/0-staat, automatische opname van foutendiagnose en alarm;
8) Grafische bibliotheek het nestelen programmering, die abnormale vorm die van de bibliotheek selecteren, relevante parameters plaatsen, die hoeveelheid, het automatische nestelen verwerken, die verwerkingsbaan produceren;
9) De volledige opslag van de voorraad van de glasdruk, zodra de scherpe druk van elke specificatiedikte wordt ingevoerd en ingevoerd, het kan direct worden aangehaald;
10) De foto-elektrische het plaatsen functie, volgens de daadwerkelijke positie en afbuigingshoek, past automatisch knipsel aan;
11) Compensatiefunctie: de compensatie van de hulpmiddelexcentriciteit, ontruimingscompensatie, hoogtecompensatie;
12) De sorterende functie van DXF-klasse dient, met inbegrip van het meest dichtbijgelegen punt, entry-punt, of door grafiekkleur met de wijzers van de klok mee in, linksdraaiend het sorteren en andere opties. Vrij wordt de schakelaar tussen eenfasig scherp en tweerichtingsknipsel gerealiseerd.
6.Configure

1. , Het Hoofdlager van NSK: NSK;
2. , Leibaan: FUJUN;
3. , Rek/Toestel: RUIAN;
4. , Lijstraad: waterdichte hoogte - dichtheidsraad;
5. , Lijst: Ingevoerde gevoeld industrieel;
6. , Messenwiel/houder: Bowlingspeler, Duitsland;

Opti
2.Equipment samenstelling:
Automatische Scherpe lijst: Het bestaat uit chassismechanisme, straalmechanisme, worktable mechanisme, scherp messenmechanisme, die mechanisme, foto-elektrisch aftasten plaatsend mechanisme en elektrocontrolesysteem vervoeren.
