Venster die PLC de Lijst van controlemechanismeautomatic glass cutting vervaardigen

CNC Glassnijdenmachine/Glassnijdenlijst voor Venster Productie op verkoop

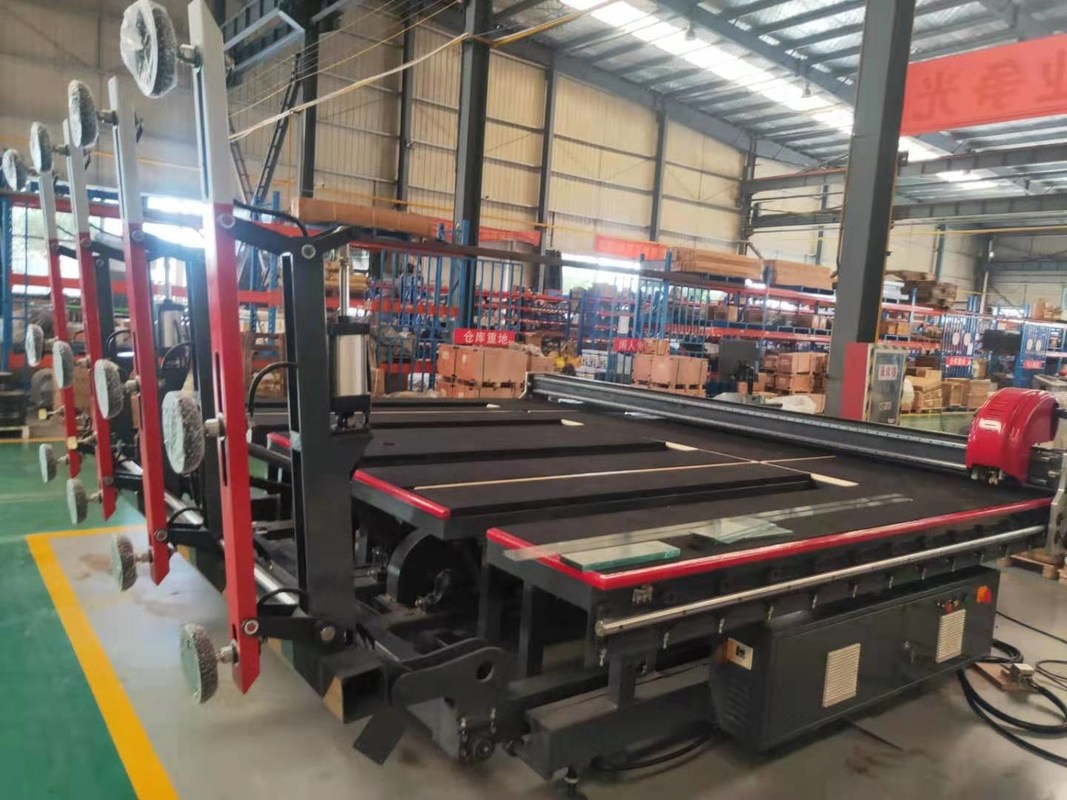

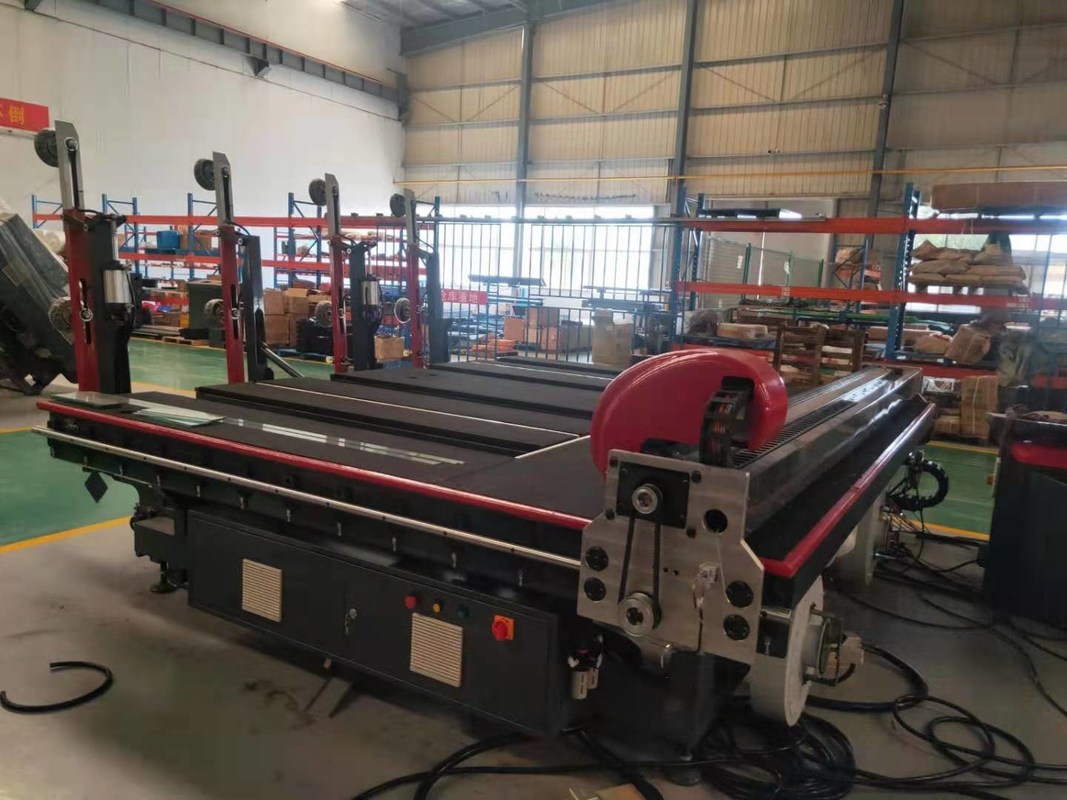

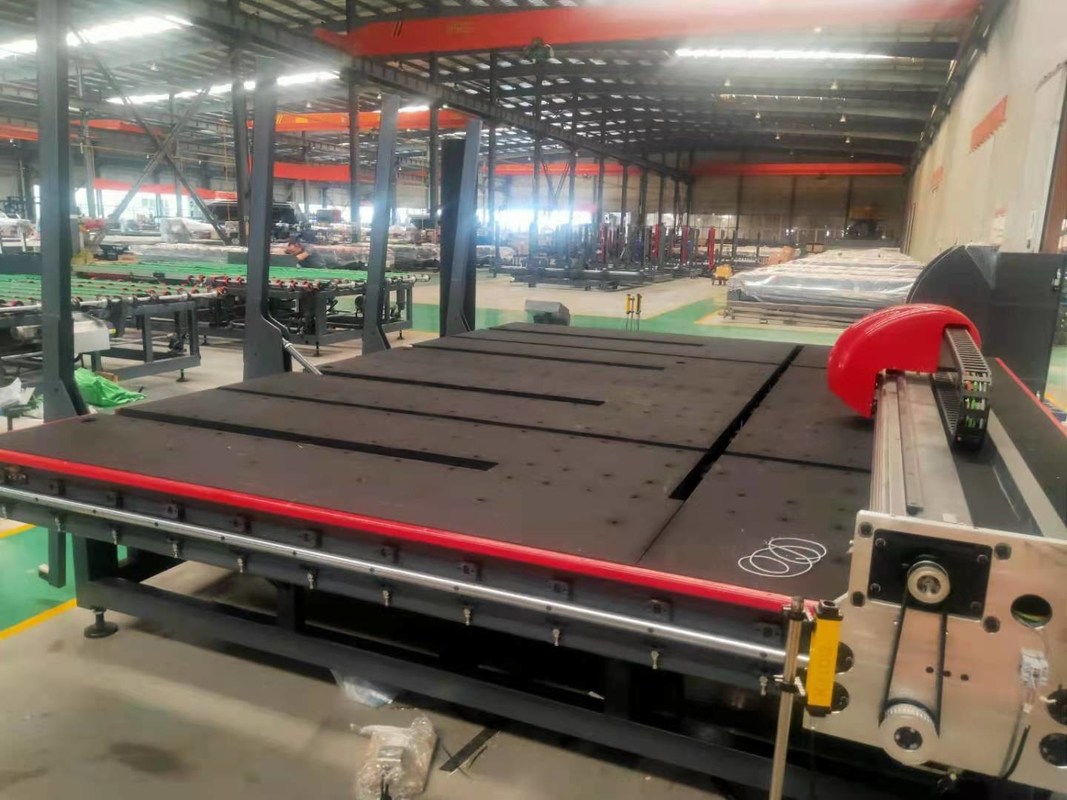

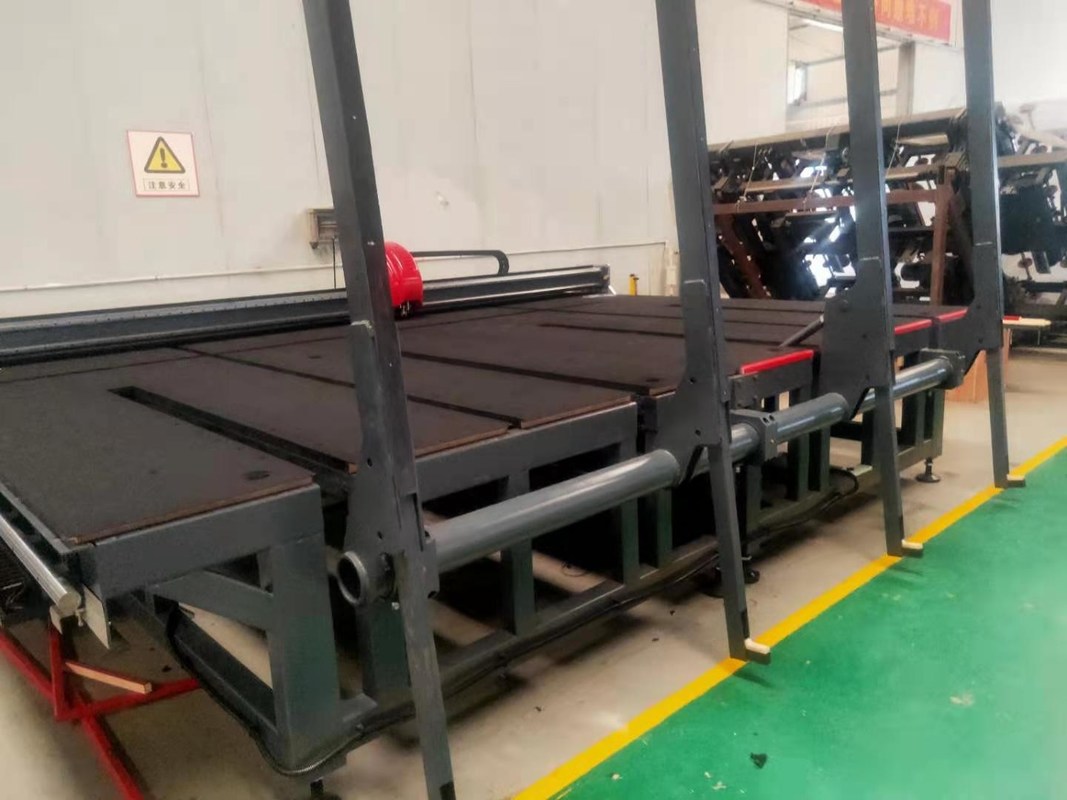

Korte inleiding van automatische glassnijdenlijn

Het algemene plan van het project: CNC de automatische glassnijdenlijn is samengesteld uit automatische ladingslijst, automatische scherpe lijst en lucht-gedreven brekende lijst. De automatische glassnijdenlijn wordt hoofdzakelijk gebruikt in de verwerking van vlakglas, die bladen, besnoeiingsrechte lijn, speciaal-gevormd glas en lucht-gedreven mechanische brekende bladen kan snel en nauwkeurig laden. De het werkstroom is als volgt: De ladingslijst gebruikt mechanische omzet, door de vacuümzuignap die glasblad van het rek, neergezet aan de ladingslijst nemen. Het glas wordt vervoerd aan de scherpe lijst door de rol op de ladingslijst en de transportband op de scherpe lijst. De snijdershouder op de scherpe straal van de snijmachine drijft de snijder zich bij hoge snelheid in X-richting en y-richting door servomotor te bewegen. Het gebruiken van z-As motoromwenteling om de raaklijnbaan van hulpmiddel te controleren. Tegelijkertijd, worden de snijdersdruk en de diepte van de snijder gecontroleerd door analoge hoeveelheid, en de vier assen worden in werking gesteld gelijktijdig om te snijden. Wanneer het knipsel wordt gebeëindigd, wordt het glasblad verzonden naar de lucht-gedreven brekende die lijst voor het breken door het luchtkussen door de transportband en de brekende lijst wordt gevormd.

Mechanische configuratie:

De ketting van de tiktand: hoge precisie versterkt slijtage-zichverzet tegen;

Het vervoeren van rollen: Pu-materiaal;

Vacuümzuignap: Nitril rubbermateriaal (Dubbele Adsorptiestructuur);

Tikreductiemiddel: Bangfeili/zhongyan

X & het reductiemiddel van Y aixs: Bangfeili/zhongyan

Het vervoeren van reductiemiddel: Bangfeili/zhongyan

Uitlopers opheffend reductiemiddel: Sankai/zhongyan

Vacuümpomp: Jiuxin

Elektrisch apparaatconfiguratie:

1. PLC controlemechanisme: Delta;

2. Frequentieconvertor: Delta;

3. Wat betreft het scherm: Delta;

4. Schakelaarschakelaar: Schneider;

5. Stroomonderbreker: Chint;

6. Omschakelingsvoeding: Delta;

7. Controletransformatoren: Chint;

8. Hoofd elektromagnetische klep: Airtac;

9. Foto-elektrische schakelaar: Guangchuan/puruide/aotongmike;

10. Nabijheidsschakelaar: Guangchuan/puruide/aotongmike.
